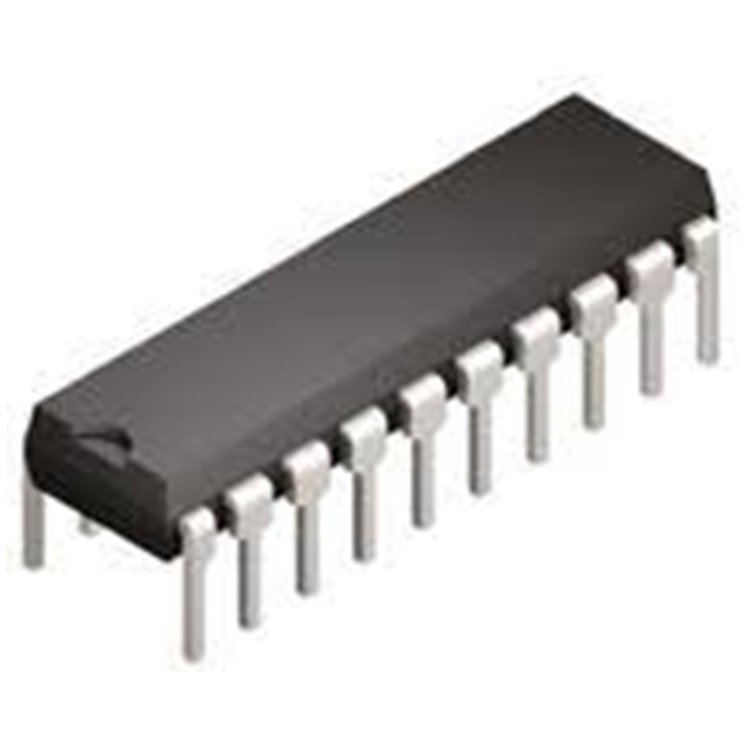

74AC244/74ACT244 DIP-20 OCTAL BUFFER - DELTASET ELEKTRONİK

3-STATE ÇIKIŞLI OCTAL BUFFER/LİNE DRİVER IC

* * * * * *

Ürün Kodu 344911002

Stok Kodu 74AC244/74ACT244-DIP20-DELTA: 74AC244/74ACT244 DIP-20 Octal Buffer/Line Driver, 3-state çıkış, 2-6V. DeltaSet Elektronik orijinal ürün.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74F245 SOIC-20 - DELTASET ELEKTRONİK

74AC244 Texas Instruments | Logic

Özellikler:

Tip: Octal Buffer/Line Driver, 3-State Çıkış
Kılıf Tipi: DIP-20 (Dual Inline Package, THT - Through-Hole Technology)
Besleme Voltajı:
- 74AC244: 2V - 6V
- 74ACT244: 4.5V - 5.5V (TTL uyumlu girişler)
Çıkış Akımı:
- Yüksek Seviye (IOH): -24 mA
- Düşük Seviye (IOL): 24 mA
Yayılım Gecikmesi (tpd): 7 ns (tipik,
@5V
)
Giriş Kapasitesi: 4.5 pF (tipik)
Kanal Sayısı: 8 (2 grup, her biri 4 kanal)
Çıkış Türü: 3-State (Yüksek, Düşük, Yüksek Empedans)
Çıkış Kontrolü: 2 bağımsız Output Enable (OE) pini (1OE, 2OE)
Pin Konfigürasyonu:
- Pin 1, 19: Output Enable (1OE, 2OE, düşük aktif)
- Pin 2, 4, 6, 8: Girişler (1A1, 1A2, 1A3, 1A4)
- Pin 18, 16, 14, 12: Çıkışlar (1Y1, 1Y2, 1Y3, 1Y4)
- Pin 11, 13, 15, 17: Girişler (2A1, 2A2, 2A3, 2A4)
- Pin 9, 7, 5, 3: Çıkışlar (2Y1, 2Y2, 2Y3, 2Y4)
- Pin 10: GND
- Pin 20: VCC
Uygulamalar: Bellek adres sürücüleri, saat sürücüleri, veri yolu tabanlı verici/alıcılar, lojik seviye dönüştürme, endüstriyel kontrol sistemleri
Avantajlar: Yüksek hız, düşük güç tüketimi, 3-state çıkış, yüksek akım kapasitesi, TTL uyumluluğu (74ACT244), kompakt DIP-20 kılıf
Farklar:
- 74AC244: CMOS tabanlı, 2V-6V geniş voltaj aralığı, düşük güç
- 74ACT244: CMOS tabanlı, TTL uyumlu girişler, 4.5V-5.5V
Datasheet: Teknik detaylar için Texas Instruments 74AC244/74ACT244 datasheet dosyasını inceleyin

Ürün Açıklaması:
74AC244 ve 74ACT244, Texas Instruments tarafından üretilmiş, 8 kanallı (octal) buffer ve line driver entegreleridir. 3-state çıkışları, bellek adres sürücüleri, saat sürücüleri ve veri yolu tabanlı verici/alıcılar için tasarlanmıştır. Her biri 4 kanal içeren iki bağımsız grup, ayrı Output Enable (OE) pinleriyle kontrol edilir. 74AC244, 2V-6V geniş voltaj aralığında çalışırken, 74ACT244, TTL uyumlu girişlerle 4.5V-5.5V aralığında çalışır. 24 mA çıkış akımı ve 7 ns yayılım gecikmesi, yüksek hızlı uygulamalarda üstün performans sunar. DIP-20 kılıf tipi, THT montajına uygundur ve PCB’de yer tasarrufu sağlar. DeltaSet Elektronik tarafından sağlanan bu orijinal ürün, endüstriyel ve lojik devrelerde güvenilir bir bileşen olarak öne çıkar.Satın Alma Bilgileri:

Tedarikçi: DeltaSet Elektronik
İletişim: [email protected]
Telefon: 0212-2512460
Web Sitesi: www.deltaset.net
