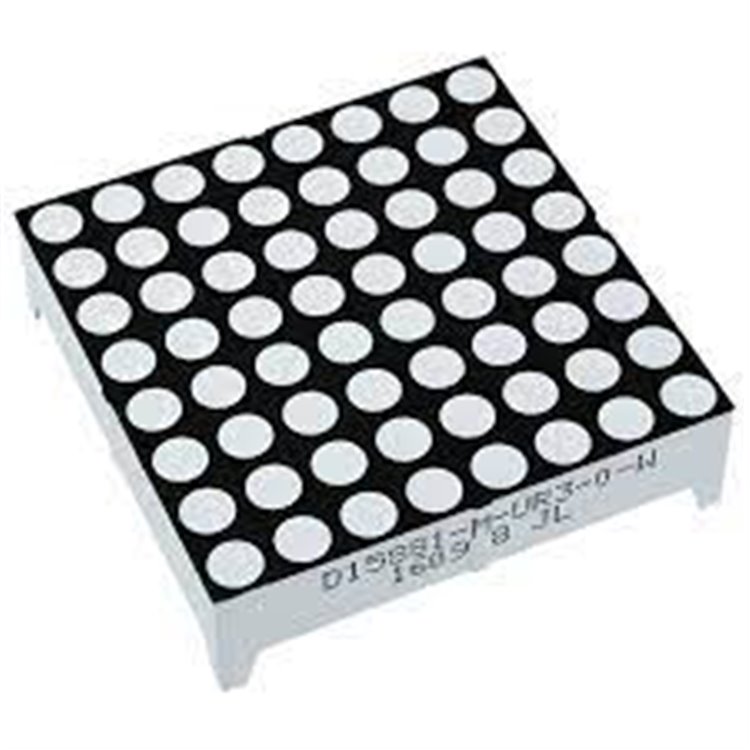

SR8804822K 8x8 Dot Matrix Kırmızı LED Ekran, elektronik projelerinizde görsel çekicilik ve işlevsellik katmak için tasarlanmış yüksek kaliteli bir display modülüdür. Arduino, Raspberry Pi, pcDuino ve diğer mikrodenetleyicilerle uyumlu olan bu modül, kayan yazı, animasyonlar, dijital saatler, oyunlar ve uyarı levhaları gibi çok çeşitli uygulamalarda kullanılabilir. Kompakt tasarımı, yüksek parlaklık sunan kırmızı LED’leri ve MAX7219 entegresi ile kolay kontrol imkanı, bu ürünü hem hobi projeleri hem de profesyonel uygulamalar için ideal bir seçim haline getiriyor.
SR8804822K 8x8 Dot Matrix Kırmızı LED Ekranın Özellikleri
SR8804822K, 64 adet kırmızı LED’den oluşan 8x8 matris yapısıyla dikkat çeker. İşte bu modülün öne çıkan teknik özellikleri:
-
Matris Yapısı: 8 satır x 8 sütun (toplam 64 kırmızı LED)
-
LED Rengi: Parlak kırmızı, yüksek görünürlük sağlar
-
Sürücü Entegresi: MAX7219 ortak katot sürücü, düşük güç tüketimi ve kolay kontrol
-
Çalışma Voltajı: 4.7V - 5.3V (Arduino ve diğer 5V sistemlerle uyumlu)
-
Çalışma Akımı: 320mA (maksimum parlaklıkta)
-
Boyutlar: 50mm x 32mm x 15mm (kompakt ve montaj dostu)
-
Bağlantı Arayüzü: SPI tabanlı seri arayüz (VCC, GND, DIN, CS, CLK pinleri)
-
Montaj Kolaylığı: 4 köşede 3mm montaj delikleri
-
Zincirleme Bağlantı: Birden fazla modülü ard arda bağlayarak daha büyük ekranlar oluşturma imkanı
-
Paket İçeriği:
-
1 x SR8804822K 8x8 Dot Matrix Kırmızı LED Ekran
-
1 x 5-pin dişi-dişi jumper kablo
-
1 x 5-pin 90° erkek header (bazı modellerde dahil)
Bu özellikler, SR8804822K’yı hem yeni başlayanlar hem de deneyimli maker’lar için çok yönlü bir seçim haline getirir.
SR8804822K 8x8 Dot Matrix’in Kullanım Alanları
SR8804822K, geniş bir uygulama yelpazesine sahiptir ve yaratıcı projeler için mükemmel bir platform sunar:
-
Kayan Yazı ve Tabelalar: Reklam panoları, bilgilendirme ekranları ve mağaza vitrinleri için idealdir.
-
Dijital Saat ve Göstergeler: Saat, takvim veya sıcaklık göstergesi gibi projelerde kullanılabilir.
-
Oyun Tasarımları: Masa tenisi, yılan oyunu gibi interaktif oyunlar için uygun.
-
Eğitim Amaçlı Projeler: Elektronik ve programlama öğrenimi için öğrenci dostu.
-
Animasyon ve Görsel Efektler: Özel animasyonlar ve geçiş efektleri oluşturmak için kullanılabilir.
-
Endüstriyel Uygulamalar: Durum göstergeleri ve uyarı sistemlerinde pratik çözüm.
Bu modül, düşük enerji tüketimi ve kolay programlanabilirliği sayesinde her türlü projede güvenilir performans sunar.
SR8804822K ile Arduino ve Mikrodenetleyici Kullanımı
SR8804822K, MAX7219 entegresi sayesinde yalnızca birkaç pin kullanarak kontrol edilebilir. Arduino ile kullanım için aşağıdaki bağlantı şeması önerilir:
-
VCC: Arduino 5V pinine
-
GND: Arduino GND pinine
-
DIN: Arduino dijital pin 2 (veya seçilen veri pini)
-
CS: Arduino dijital pin 3 (veya seçilen chip select pini)
-
CLK: Arduino dijital pin 4 (veya seçilen saat pini)
Arduino Kütüphaneleri
-
LedControl: MAX7219 tabanlı dot matrix ekranları kontrol etmek için popüler bir kütüphane.
-
MD_Parola: Kayan yazı ve animasyonlar için gelişmiş bir kütüphane.
-
MD_MAX72XX: Çoklu modül desteği sunan esnek bir kütüphane.
Örnek Arduino kodları ve MAX7219 datasheet’i, ürünle birlikte sağlanan dökümanlarda veya üretici web sitesinde bulunabilir.
Neden SR8804822K 8x8 Dot Matrix Kırmızı LED Ekranı Seçmelisiniz?
-
Yüksek Parlaklık ve Görünürlük: Kırmızı LED’ler, düşük ışık koşullarında bile net görüntü sağlar.
-
Kolay Entegrasyon: SPI arayüzü sayesinde minimum pin kullanımıyla hızlı kurulum.
-
Modüler Tasarım: Birden fazla modülü bağlayarak 16x8, 24x8 veya daha büyük ekranlar oluşturabilirsiniz.
-
Geniş Uyumluluk: Arduino, Raspberry Pi, ESP8266, ESP32 ve diğer platformlarla sorunsuz çalışır.
-
Uygun Fiyat: Kaliteli performansı bütçe dostu bir fiyatla sunar.
Teknik Özellikler Tablosu
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SPI (VCC, GND, DIN, CS, CLK)
|
|
|
|
|
|
Modül, 5-pin jumper kablo, 90° header
|
Sıkça Sorulan Sorular (SSS)
1. SR8804822K 8x8 Dot Matrix Ekran Arduino ile uyumlu mu?
Evet, SR8804822K, Arduino Uno, Nano, Mega ve diğer modellerle tamamen uyumludur. MAX7219 entegresi sayesinde yalnızca 3 dijital pin kullanarak kontrol edilebilir.
2. Birden fazla modülü birleştirebilir miyim?
Evet, modüller zincirleme bağlanabilir. SPI arayüzü üzerinden birden fazla modülü bağlayarak daha büyük ekranlar (ör. 16x8, 32x8) oluşturabilirsiniz.
3. Kayan yazı yapmak için hangi kütüphaneyi kullanmalıyım?
MD_Parola kütüphanesi, kayan yazı ve animasyon projeleri için en popüler seçenektir. LedControl kütüphanesi de basit uygulamalar için uygundur.
4. Modülün enerji tüketimi nedir?
Modül, 5V’ta çalışır ve maksimum 320mA akım çeker. Enerji tasarrufu için parlaklık seviyesi yazılım üzerinden ayarlanabilir.
5. Hangi projelerde kullanabilirim?
Kayan yazı tabelaları, dijital saatler, oyunlar, uyarı sistemleri ve eğitim projeleri gibi birçok alanda kullanılabilir.
Kurulum ve Kullanım İpuçları
-
Bağlantıyı Doğru Yapın: VCC ve GND pinlerini doğru bağladığınızdan emin olun. Yanlış bağlantılar modüle zarar verebilir.
-
Direnç Kullanımı: Sürücüsüz kullanımlarda LED’lerin aşırı akımdan korunması için uygun dirençler ekleyin.
-
Kütüphane Kurulumu: Arduino IDE’ye LedControl veya MD_Parola kütüphanesini yükleyerek hızlıca başlayabilirsiniz.
-
Test Kodu: Üretici tarafından sağlanan örnek kodları kullanarak modülü test edin.
-
Parlaklık Ayarı: MAX7219’un parlaklık kontrol özelliğiyle ortam ışığına uygun ayar yapabilirsiniz.
