LM2575SX-12/NOPB TO220-5 - DELTASET ELEKTRONİK

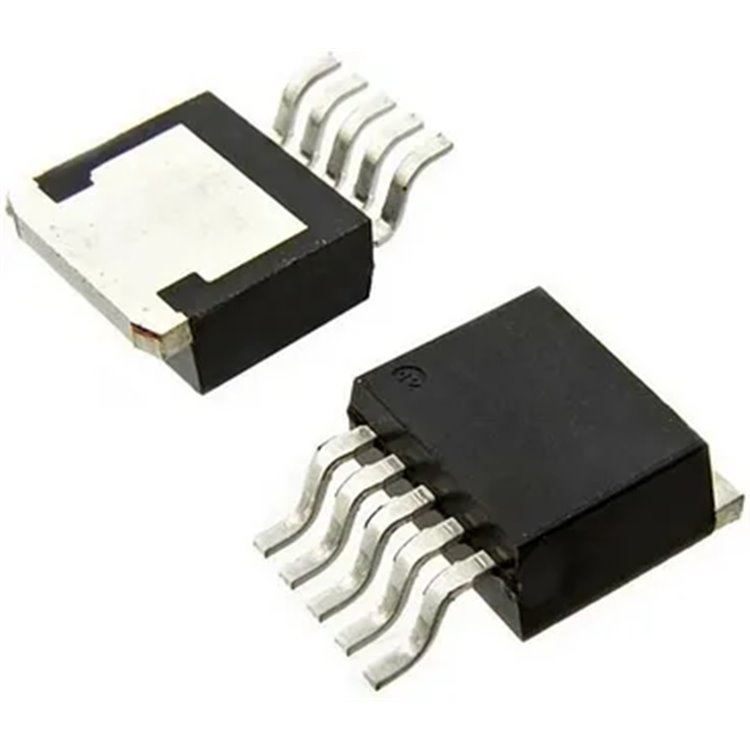

LM2575SX-12/NOPB TO-220-5 VOLTAJ REGÜLATÖRÜ – 12V, 1A, STEP-DOWN

* * * * * *

Ürün Kodu 38112953

Stok Kodu LM2575SX-12/NOPB TO-220-5 Voltaj Regülatörü – 12V 1A Step-Down Çözüm

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

VIPER100 SMPS IC TO-220F - DELTASET ELEKTRONİK

VIPER100A SMPS IC TO-220F - DELTASET ELEKTRONİK

L298HN MULTİWATT-15 MOTOR SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

LM338K TO-3 7A AYARLANABİLİR VOLTAJ REGÜLATÖR - DELTASET

L9480VB TO-220 ALTERNATOR VOLTAJ REGÜLATÖR - DELTASET

78M12 ,TO-252 ,REGULATOR - DELTASET ELEKTRONİK

78M05 VOLTAJ REGÜLATÖRÜ TO-252 - DELTASET ELEKTRONİK

L7805CD2T D2PAK 5V 1.5A REGÜLATÖR IC - DELTASET ELEKTRONİK

L78L05ABD13TR REGÜLATÖR SO-8 - DELTASET ELEKTRONİK

79M05CDT TO-252 -5V VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

78M08 DPAK TO-252 VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

79M12 TO-252 - DELTASET ELEKTRONİK

L78M09CDT TO-252 SMD VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

L7912CD2T-TO263 - DELTASET ELEKTRONİK

L7810CD2T,LM7810 D2PAK - DELTASET ELEKTRONİK

LM2575SX-12/NOPB TO-220-5 Voltaj Regülatörü

LM2575SX-3.3/NOPB | TEXAS - ENTEGRE DEVRELER (IC'LER)

LM2575SX-12/NOPB, Texas Instruments’ın SIMPLE SWITCHER® step-down (buck) voltaj regülatörü entegresidir. TO-220-5 kılıfta, 12V sabit çıkış ve 1A yük akımı ile 4V-40V giriş voltajından yüksek verimli güç dönüşümü sağlar. 52kHz sabit frekanslı osilatör, dahili frekans kompanzasyonu ve düşük bileşen sayısı, SMPS tasarımlarını kolaylaştırır. Düşük ısı dağılımı sayesinde çoğu uygulamada soğutucuya gerek yoktur.

Özellikler

Giriş Voltajı: 4V ila 40V.
Çıkış Voltajı: Sabit 12V.
Çıkış Akımı: 1A (sürekli).
Anahtarlama Frekansı: 52kHz.
Rds(on): 0.5Ω (tipik).
Kılıf: TO-220-5 (delik içi montaj).
Koruma: Döngü bazlı akım sınırlama, termal kapatma.
Verimlilik: %88’e kadar (yüke bağlı).

Kullanım Alanları

Anahtarlamalı güç kaynakları (SMPS).
Batarya şarj cihazları ve 12V adaptörler.
Mikrodenetleyici ve sensör besleme devreleri.
Endüstriyel kontrol ve otomotiv elektroniği.

Teknik Özellikler

Özellik	Değer
V <sub> in </sub>	4V - 40V
V <sub> out </sub>	12V
I <sub> out </sub>	1A
Frekans	52kHz
Verimlilik	%88 (maks)
P <sub> D </sub>	2W (maks)
T <sub> j </sub>	-40°C ila +125°C
Kılıf	TO-220-5

Kaynak: Texas Instruments LM2575SX-12/NOPB Veri Sayfası

Neden LM2575SX-12/NOPB?

Yüksek verimlilik (%88), düşük bileşen sayısı ve 12V 1A sabit çıkış ile SMPS tasarımlarında pratik. TO-220-5 kılıf, delik içi montaj için uygundur ve termal yönetim sağlar. Termal koruma ve akım sınırlama, güvenilirlik sunar. Lineer regülatörlere (örn. LM7812) göre daha az ısı üretir.

Nasıl Kullanılır?

Pin Bağlantıları: Vin, GND, Çıkış, Feedback, ON/OFF (veri sayfası kontrolü).
Harici Bileşenler: 100µH endüktör, 330µF çıkış kondansatörü, hızlı diyot (örn. Schottky 1N5819).
Besleme: 4V-40V giriş (tipik 15V/24V).
Montaj: TO-220-5 delik içi, lehimleme <260°C, 10s.
Koruma: Girişte ters polarite diyotu, çıkışta aşırı akım koruması önerilir.

SSS

LM2575SX-12/NOPB vs LM2575SX-5.0/NOPB?
12V çıkış; 5.0, 5V çıkış. Diğer özellikler aynı.
Lineer regülatörden farkı nedir?
Step-down tasarımıyla daha verimli, daha az ısı üretir; LM7812’ye göre soğutucu gereksinimi düşüktür.
