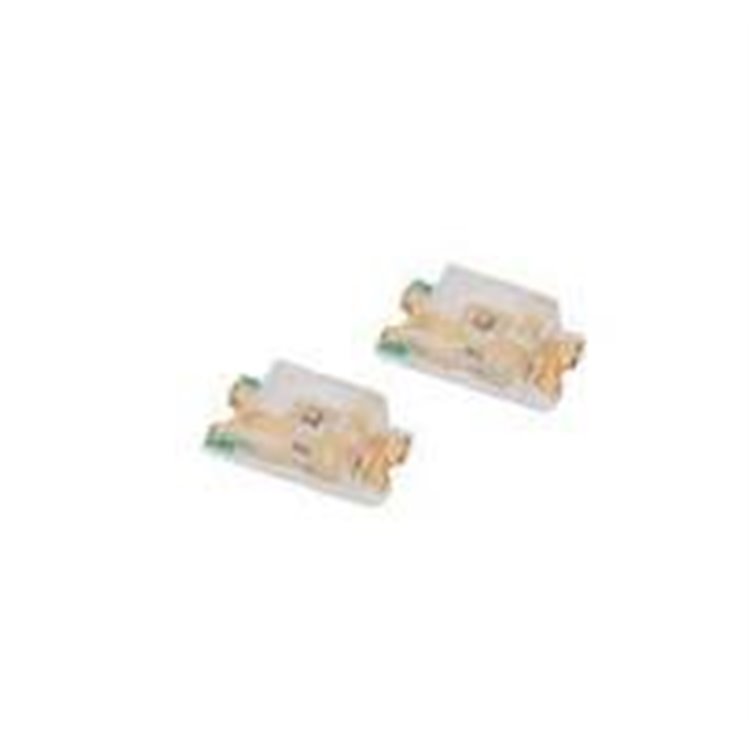

0603 Kırmızı SMD LED, Kingbright gibi üreticiler tarafından sunulan yüzey montaj (SMD) tipinde bir ışık yayan diyottur. 1.6mm x 0.8mm (0603) kompakt kılıfta, 620-630nm dalga boyunda kırmızı ışık, 2V ileri voltaj ve 20mA akım ile düşük güç tüketimli göstergeler, ekranlar ve hobi projeleri için tasarlanmıştır. 100mcd parlaklık, geniş görüş açısı ve yüksek güvenilirlik sunar.
Özellikler
-
Renk: Kırmızı (620-630nm, GaAsP/GaP).
-
İleri Voltaj (VF): 2V (tipik).
-
İleri Akım (If): 20mA (maks).
-
Parlaklık: 100mcd (tipik,
@20mA
).
-
Boyut: 1.6mm x 0.8mm x 0.8mm (0603 kılıf).
-
Görüş Açısı: 120°-140° (tipik).
-
Kılıf: SMD, yüzey montaj, RoHS uyumlu.
-
Çalışma Sıcaklığı: -40°C ila +85°C.
Kullanım Alanları
-
Gösterge ışıkları (cihaz panelleri, elektronik kartlar).
-
Arka aydınlatma (küçük ekranlar, tuş takımları).
-
Mikrodenetleyici projeleri (Arduino, ESP32).
-
Tüketici elektroniği ve otomotiv göstergeleri.
Teknik Özellikler
Kaynak: Kingbright 0603 SMD LED Veri Sayfası (ör. APHHS1005SURCK)
Neden 0603 Kırmızı SMD LED?
Kompakt 0603 kılıf, yüksek yoğunluklu PCB tasarımları için ideal. 100mcd parlaklık ve 2V/20mA düşük güç tüketimi, enerji verimliliği sağlar. Geniş görüş açısı, göstergelerde net görünürlük sunar. RoHS uyumluluğu çevre dostudur.
Nasıl Kullanılır?
-
Bağlantı: Anot (+), katot (-); polarite işaretine dikkat (genellikle yeşil nokta veya çentik katotu gösterir).
-
Direnç Hesaplama: 5V beslemede, 20mA için ~150Ω direnç (R = (5V-2V)/0.02A).
-
Montaj: SMD yüzey montaj, reflow lehimleme <260°C, 10s.
-
Kontrol: Mikrodenetleyici PWM veya dijital pin ile sürülebilir.
-
Koruma: Aşırı akım ve ters polariteye karşı dikkatli olun.
SSS
0603 vs 0805 SMD LED?
0603 (1.6x0.8mm) daha kompakt; 0805 (2x1.25mm) daha büyük, montajı kolay. Elektriksel özellikler benzer.
Arduino ile kullanılabilir mi?
Evet, 3.3V/5V ile direnç üzerinden kolayca kontrol edilir.
