10-PİN BOX HEADER DS1013-10S 180° IDC - DELTASET ELEKTRONİK

DS1013-10S IDC BOX HEADER, 10-PİN, 180°, 2.54MM

* * * * * *

Ürün Kodu 181511896

Stok Kodu DS1013-10S 10-Pin 180° IDC Box Header (Stok Kodu: DS1013-10S-DLT) – 2x5, 2.54mm, 1A, ribbon kablo için. Endüstriyel otomasyon için ideal. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

15 PİN D-SUB ERKEK KONNEKTÖR - DELTASET ELEKTRONİK

14 LÜ 180° KİLİTSİZ ERKEK IDC KONNEKTÖR - DELTASET ELEKTRONİK

D-SUP9 LU İĞNE AYAK ERKEK:

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

9 LU D-SUP KAPAK - DELTASET ELEKTRONİK

15 PİN D-SUB KAPAK - DELTASET ELEKTRONİK

D-SUB 9-PİN 90° PCB ERKEK KONEKTÖR - DELTASET ELEKTRONİK

DS1120-01 - DELTASET ELEKTRONİK

6 PİN ENTEGRE SOKETİ – DIP IC SOKET, 2.54MM ADIM – DELTASET ELEKTRONİK

8 PİN 2.54MM CONNFLY DIP SOKET - DELTASET ELEKTRONİK

14 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN DIP SOKET 2.54MM THT CONNFLY - DELTASET ELEKTRONİK

18 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

20 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

10 LU 180° KİLİTSİZ ERKEK IDC KONNEKTÖR 202-10S

10pin IDC male connector – Microscale

10-Pin Box Header DS1013-10S 180° IDC Konektör - DELTASET ELEKTRONİK

Ürün Genel Bakış

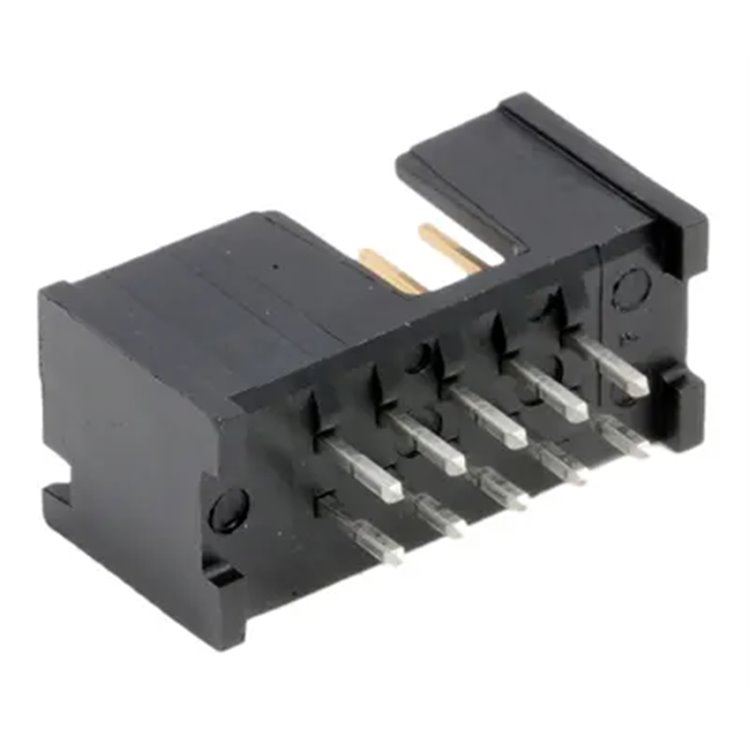

DS1013-10S, 2.54mm pin aralığına sahip, 10-pin, çift sıralı (2x5) bir IDC (Insulation Displacement Connector) box header konektördür. Ribbon kabloyu lehim gerektirmeden PCB’ye bağlamak için tasarlanmıştır ve 180° (düz) tasarımı, kablo bağlantılarının PCB’ye paralel olduğu uygulamalarda kullanım kolaylığı sunar. 1A akım kapasitesi, altın kaplamalı bakır alaşımlı kontakları ve UL94V-0 dereceli termoplastik gövdesi ile endüstriyel otomasyon, veri aktarımı ve mikrodenetleyici sistemleri için uygundur. Düşük profilli, polarize tasarımı, yanlış bağlantıyı önler ve sinyal bütünlüğünü korur. Deltaset Elektronik, orijinal DS1013-10S IDC box header konektörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Konektör Tipi: IDC, erkek (plug), box header, kilitsiz
Pin Sayısı: 10
Pin Düzeni: 2x5 (çift sıralı)
Kontak Aralığı: 2.54mm
Şerit Kablo Aralığı: 1.27mm
Akım Değeri: 1A (kontak başına)
Kontak Malzemesi: Bakır alaşımı, altın kaplama
Yalıtkan Malzeme: Termoplastik (UL94V-0)
Temas Direnci: Maksimum 20mΩ
Yalıtım Direnci: Minimum 1000MΩ (500V DC’de)
Dielektrik Dayanım Voltajı: 500V AC (1 dakika)
Çalışma Sıcaklığı: -40°C ila +105°C
Montaj Tipi: THT (delikten geçiş) ve IDC (ribbon kablo için)
Boyutlar: Yaklaşık 17.78mm x 8.9mm x 9.1mm
Ağırlık: Yaklaşık 1.3 g
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

Pin Konfigürasyonu

Pin 1-10: Sinyal pinleri (1:1 ribbon kablo bağlantısı, 2x5 düzen)
Not: IDC tasarımı, lehim gerektirmeden ribbon kabloya doğrudan bağlanır. Polarize gövde, yanlış bağlantıyı önler.

Avantajlar

Hızlı Bağlantı: IDC teknolojisi, kablo sıyırma gerektirmeden hızlı ve güvenilir sonlandırma sağlar.
Yüksek Güvenilirlik: Altın kaplamalı kontaklar, düşük temas direnci ve uzun ömürlü bağlantı sunar.
Kompakt Tasarım: 2.54mm aralık, standart PCB düzenleriyle uyumludur.
Polarize Gövde: Yanlış bağlantıyı önleyen düşük profilli tasarım.
Dayanıklılık: -40°C ila +105°C sıcaklık aralığında güvenilir performans sunar.

Uygulama Alanları

Endüstriyel otomasyon ve kontrol sistemleri
Ribbon kabloyla PCB bağlantıları
Mikrodenetleyici tabanlı projeler (Arduino, Raspberry Pi)
Veri aktarımı ve iletişim sistemleri
Test ve ölçüm ekipmanları

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal DS1013-10S 10-pin 180° IDC box header konektörleri rekabetçi fiyatlarla sunar. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: DS1013-10S-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.

İletişim ve Sipariş
DS1013-10S 10-pin 180° IDC box header konektör için hemen sipariş verin veya detaylı bilgi alın:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
