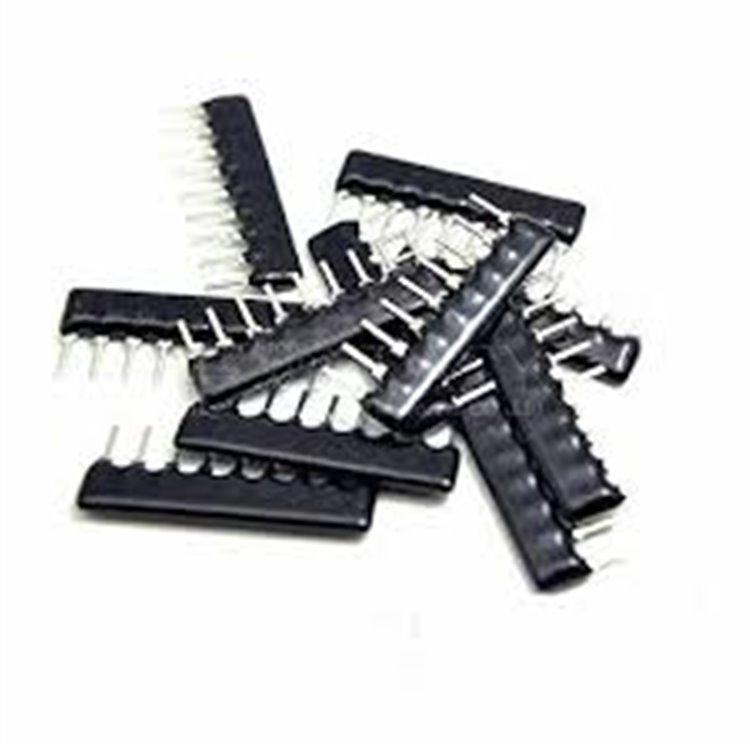

10K Ohm 7+1 (8-Pin) Sıra Direnç (Resistor Network Array) SIP-8: Özellikler ve Açıklama
Başlık: 10K Ohm 7+1 Sıra Direnç SIP-8 1/8W %5 Toleranslı Bussed Tip Direnç Ağı
10K Ohm 7+1 sıra direnç, 8-pinli (SIP-8) bir direnç ağı (resistor network array) olup, yedi adet 10K ohm direncin bir ortak uç (bussed type) ile bağlandığı bir elektronik bileşendir. Tek sıralı paket (Single In-line Package, SIP) formatında, delik içi teknoloji (THT) veya yüzey montaj için tasarlanmıştır. %5 tolerans, 1/8W (125mW) güç derecesi ve 2.54mm pin aralığı ile mantık sinyalleri için pull-up/pull-down, veri yolu sonlandırma veya devre kartı alanından tasarruf gereken uygulamalarda kullanılır. Bu rehber, 10K ohm 7+1 sıra direncin teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “10K sıra direnç datasheet”, “10K 7+1 direnç fiyat” veya “10K resistor array satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, ATtiny2313V-10PU ve PC827 (önceki sorgularda belirtilen) ile bağlam sağlanacaktır.
10K Ohm 7+1 Sıra Direnç (SIP-8) Nedir?
10K ohm 7+1 sıra direnç, yedi adet 10K ohm direncin bir ortak uçta (pin 1 genellikle ortak uç) birleştiği bir bussed tip direnç ağıdır. SIP-8 kılıfında, 8 pin bulunur; bir pin ortak uç, diğer yedi pin ayrı direnç uçlarıdır. Bu yapı, birden fazla direnci tek bir pakette birleştirerek devre kartında yer tasarrufu sağlar ve montaj süresini azaltır. ATtiny2313V-10PU gibi mikrodenetleyicilerin G/Ç pinlerinde pull-up direnci olarak veya PC827 gibi optokuplörlerle sinyal izolasyon devrelerinde kullanılabilir. Direnç ağı, mantık devrelerinde sinyal bütünlüğünü korumak için idealdir.
10K Ohm 7+1 Sıra Direnç Teknik Özellikler
Teknik özellikler, genel direnç ağı veri sayfalarından ve çevrimiçi kaynaklardan (Amazon, DigiKey, eBay) derlenmiştir:
-
Tip: Direnç Ağı (Resistor Network Array), Bussed Tip.
-
Kılıf Tipi: SIP-8 (Single In-line Package, 8-Pin, Through-Hole).
-
Direnç Değeri: 10K Ohm (10,000 Ω).
-
Direnç Sayısı: 7 (7+1, bir ortak uç).
-
Tolerans: ±%5 (J).
-
Güç Derecesi: 1/8W (125mW) her direnç için.
-
Maksimum Çalışma Voltajı: 200V.
-
Pin Sayısı: 8.
-
Pin Aralığı: 2.54mm (0.1 inç).
-
Bağlantı Tipi: Bussed (Ortak uçlu, pin 1 genellikle ortak).
-
Malzeme: Kalın film (Thick Film).
-
Çalışma Sıcaklığı: -55°C ila +125°C.
-
Boyutlar: ~20mm x 8.5mm x 2mm (0.79" x 0.33" x 0.08").
-
Ağırlık: ~0.3g.
-
Pin Konfigürasyonu (SIP-8):
-
Özel Özellikler:
-
Kompakt tasarım, devre kartında yer tasarrufu.
-
Bussed yapı, pull-up/pull-down veya veri yolu sonlandırma için ideal.
-
Yüksek güvenilirlik, stabil elektriksel performans.
-
RoHS uyumluluğu (çoğu modelde).
-
Markalama: Genellikle “A07-103J” veya “8A103J” (10K ohm, 7+1, %5 tolerans).
Not: “7+1” ifadesi, 7 direnç ve 1 ortak uç anlamına gelir; toplam 8 pin. “A07-103J” kodu, 10K ohm (103 = 10 x 10³) ve %5 toleransı (J) ifade eder.
10K Ohm 7+1 Sıra Direnç ile ATtiny2313V-10PU ve PC827 Bağlantısı
-
ATtiny2313V-10PU ile Kullanımı: ATtiny2313V-10PU’nun G/Ç pinlerinde (örn. PB0-PB7, PD0-PD6) pull-up direnci olarak kullanılabilir. 10K ohm, mikrodenetleyicinin giriş pinlerini 5V veya 3.3V’a çekerek sinyal bütünlüğünü sağlar (örn. buton veya sensör devrelerinde). ATtiny2313V’nin 18 G/Ç pini, 7+1 direnç ağının 7 bağımsız pinine bağlanabilir, ortak uç VCC’ye bağlanır.
-
PC827 ile Kullanımı: PC827’nin LED girişlerini (Pin 1-2, 7-8) kontrol etmek için ATtiny2313V’den gelen sinyalleri sınırlamak amacıyla seri direnç olarak kullanılabilir. Ortak uç, PC827’nin katot pinlerine bağlanarak devre sadeleştirilir.
Seçim Kriteri: 10K ohm 7+1 direnç, ATtiny2313V-10PU’nun birden fazla pininde pull-up/down gerektiğinde veya PC827 ile izole devrelerde alan tasarrufu için uygundur.
10K Ohm 7+1 Sıra Direnç Kullanım Alanları
10K ohm 7+1 sıra direnç, mantık devrelerinde ve prototip uygulamalarında yaygın olarak kullanılır:
-
Pull-Up/Pull-Down Dirençleri: Mikrodenetleyici pinlerinde (örn. ATtiny2313V-10PU) sinyal stabilitesi için.
-
Veri Yolu Sonlandırma: SPI, I²C veya UART gibi veri yollarında.
-
Mantık Devreleri: TTL veya CMOS lojik sinyallerinde.
-
Prototip Devreleri: Breadboard projeleri, hobi elektroniği.
-
Endüstriyel Kontrol: Sensör ve anahtar arayüzlerinde.
-
Ev Otomasyonu: Kontrol devrelerinde sinyal düzenleme.
Bussed yapı, birden fazla sinyalin aynı referansa bağlanması gereken durumlarda avantaj sağlar.
10K Ohm 7+1 Sıra Direnç Avantajlar
Neden 10K ohm 7+1 sıra direnç seçmelisiniz? Temel avantajlar:
-
Yer Tasarrufu: 7 direnci tek pakette birleştirir, PCB alanını azaltır.
-
Kolay Montaj: SIP-8, breadboard ve THT devrelerle uyumlu.
-
Stabil Performans: %5 tolerans, güvenilir sinyal kontrolü.
-
Düşük Maliyet: Tek tek dirençlere göre ekonomik.
-
Esneklik: Pull-up/down, veri yolu sonlandırma için ideal.
10K Ohm 7+1 Sıra Direnç ile Benzer Ürünler
-
LTV-827 (PC827 alternatifi): Çift kanallı optokuplör, sinyal izolasyonu için.
-
9-Pin Sıra Direnç (A09-103J): 8+1, 10K ohm, daha fazla direnç.
-
5-Pin Sıra Direnç (A05-103J): 4+1, 10K ohm, daha az pin.
-
Bourns 4608X-101-103LF: 10K ohm, 8-pin, bussed, 1/4W.
-
Yageo YC164-JR-0710KL: SMD 10K ohm, 4 dirençli dizi.
Seçim Kriteri: 7+1 (SIP-8) yapı, 7 sinyal için uygundur; 5-pin veya 9-pin modeller daha az/çok sinyal için tercih edilir.
10K Ohm 7+1 Sıra Direnç Sık Sorulan Sorular (SSS)
-
“7+1” ne anlama gelir? 7 direnç ve 1 ortak uç, toplam 8 pin.
-
Bussed tip ne için kullanılır? Pull-up/down veya veri yolu sonlandırma için.
-
SMD versiyonu var mı? Evet, ancak bu model THT (SIP-8); SMD için Yageo veya Bourns modelleri kontrol edin.
10K Ohm 7+1 Sıra Direnç Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için veri sayfalarına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
Amazon: Ürün açıklamaları (örn. A07-103J datasheet, ~1MB).
-
Not: Veri sayfası; pinout, elektriksel özellikler, bussed yapı şeması, uygulama devreleri ve PCB yerleşim önerilerini içerir.
10K Ohm 7+1 Sıra Direnç Fiyat ve Stok Bilgileri
10K ohm 7+1 sıra direnç (SIP-8) satın almak için (fiyatlar 4 Haziran 2025 itibarıyla yaklaşık değerlerdir):
