 10N60 MOSFET

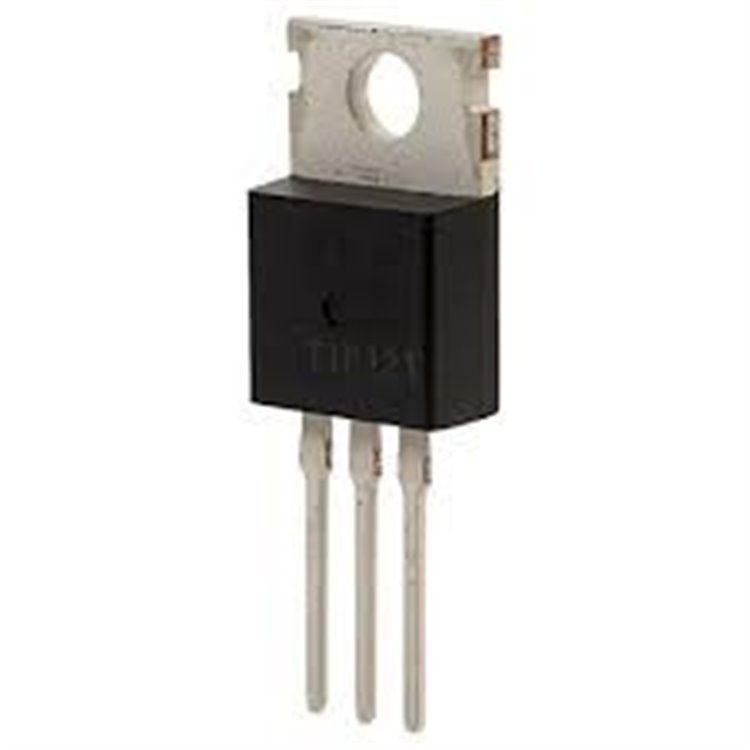

10N60 N-Channel MOSFET (TO-220/TO-220F/TO-263): Özellikler ve Açıklama
Başlık: 10N60 N-Kanal MOSFET 10A 600V TO-220/TO-220F/TO-263, Hızlı Anahtarlamalı Güç MOSFET
10N60, 10A akım kapasitesi ve 600V drenaj-kaynak gerilimi (V_DSS) ile N-kanal güç MOSFET’tir. Çeşitli üreticiler (Unisonic, Nell, Fairchild, vb.) tarafından TO-220, TO-220F, TO-263 gibi kılıflarda, delik içi (THT) veya yüzey montaj (SMD) için üretilir. Düşük açılma direnci (R_DS(on) tipik 0.72-0.85Ω), hızlı anahtarlama ve düşük kapı yükü (Qg ~44nC) ile yüksek verimli güç anahtarlama uygulamaları için tasarlanmıştır. Bu rehber, 10N60 MOSFET’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “10N60 datasheet”, “10N60 fiyat” veya “10N60 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, SR160, ATtiny2313V-10PU, PC827 ve 22K 9+1 sıra direnç (önceki sorgular) ile bağlam sağlanacaktır.
10N60 N-Channel MOSFET Nedir?
10N60, N-kanal geliştirme modu (enhancement mode) MOSFET’tir ve yüksek voltajlı, yüksek akımlı uygulamalarda kullanılır. Düşük R_DS(on), hızlı anahtarlama süresi ve yüksek çığ dayanıklılığı (avalanche ruggedness) ile DC-DC dönüştürücüler, motor kontrolü ve invertörlerde tercih edilir. Unisonic Technologies, Nell Semiconductor ve diğer üreticilerin 10N60 modelleri, benzer özelliklere sahip olup, kılıf tipi (TO-220, TO-220F, TO-263) ve spesifik parametrelerde (örn. R_DS(on), Qg) küçük farklılıklar gösterebilir. ATtiny2313V-10PU gibi mikrodenetleyicilerle PWM kontrol devrelerinde, PC827 ile izole devrelerde veya SR160 ile serbest tekerlek uygulamalarında kullanılabilir.
10N60 N-Channel MOSFET Teknik Özellikler
Teknik özellikler, Unisonic Technologies, Nell Semiconductor ve diğer kaynaklardan (AllDataSheet, DigiKey, Farnell) derlenmiştir:
• Tip: N-Kanal Geliştirme Modu Power MOSFET.
• Kılıf Tipleri: TO-220, TO-220F, TO-220F1, TO-220F2, TO-262, TO-263.
• Üreticiler: Unisonic Technologies, Nell Semiconductor, Fairchild, H&M Semi, Fuji, vb.
• Parça Numarası: 10N60 (örn. UTC 10N60, FQP10N60C, H10N60).
• Maksimum Drenaj-Kaynak Gerilimi (V_DSS): 600V.
• Sürekli Drenaj Akımı (I_D): 10A (@ T_C = 25°C).
• Maksimum Güç Tüketimi (P_D): 156W (TO-220), ~50W (TO-220F).
• Açılma Direnci (R_DS(on)): Maksimum 0.85Ω, tipik 0.72Ω (@ V_GS = 10V, I_D = 5A).
• Kapı-Kaynak Gerilimi (V_GS): ±30V.
• Kapı Eşik Gerilimi (V_GS(th)): Maksimum 4V (tipik 2-4V).
• Toplam Kapı Yükü (Q_g): Tipik 44nC.
• Yükselme Süresi (t_r): ~69ns.
• Çıkış Kapasitansı (C_oss): ~166pF.
• Çalışma Sıcaklığı: -55°C ila +150°C.
• Pin Konfigürasyonu (TO-220/TO-220F):
  • Pin 1: Kapı (Gate).
  • Pin 2: Drenaj (Drain).
  • Pin 3: Kaynak (Source).
• Özel Özellikler:
  • Düşük R_DS(on), düşük güç kaybı.
  • Hızlı anahtarlama, yüksek frekanslı uygulamalara uygun.
  • Yüksek çığ dayanıklılığı, sağlam tasarım.
  • Düşük kapı yükü, kolay sürülebilirlik.
  • RoHS uyumlu.
• Boyutlar: ~10mm x 15mm x 4.5mm (TO-220/TO-220F).
• Ağırlık: ~2g.
Not: TO-220F, izole kılıf (full-pack) ile termal performans sağlar, ancak güç tüketimi TO-220’ye göre daha düşüktür. FQP10N60C, FQPF10N60C gibi varyantlar farklı R_DS(on) ve Qg değerleri sunabilir.
10N60 ile SR160, ATtiny2313V-10PU, PC827 ve 22K 9+1 Sıra Direnç Bağlantısı
• SR160 ile Kullanımı: SR160 Schottky diyot (1A, 60V), 10N60’ın kontrol ettiği endüktif yüklerde (motor, röle) serbest tekerlek diyotu olarak kullanılır. 10N60’ın drenaj-kaynak uçlarına paralel bağlanarak ters voltajları bastırır.
• ATtiny2313V-10PU ile Kullanımı: ATtiny2313V-10PU’nun PWM pinleri (örn. PB0-PB7), 10N60’ın kapısını sürmek için kullanılır. 22K 9+1 sıra direnç, kapı sürücü devresinde pull-up/down olarak görev yapabilir.
• PC827 ile Kullanımı: PC827 optokuplör, 10N60’ın kapı sinyalini izole etmek için kullanılır. ATtiny2313V-10PU’dan gelen kontrol sinyali PC827’yi tetikler, 10N60’ı güvenli bir şekilde anahtarlar.
• 22K 9+1 Sıra Direnç ile Kullanımı: 22K sıra direnç, ATtiny2313V-10PU’nun G/Ç pinlerinde pull-up/down direnci olarak kullanılırken, 10N60 güç anahtarlama görevini üstlenir.
10N60 N-Channel MOSFET Kullanım Alanları
10N60, yüksek voltajlı anahtarlama uygulamalarında kullanılır:
• DC-DC Dönüştürücüler: Yüksek verimli güç dönüşümü.
• Motor Kontrolü: PWM ile DC motor hız kontrolü.
• İnvertörler: Solar invertörler, UPS sistemleri.
• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı güç kaynakları.
• LED Sürücüleri: Yüksek voltajlı LED aydınlatma.
• Hobi Projeleri: ATtiny2313V-10PU ile motor veya yük kontrolü.
10N60 N-Channel MOSFET Avantajlar
Neden 10N60 seçmelisiniz? Temel avantajlar:
• Yüksek Voltaj ve Akım: 600V, 10A, geniş uygulama yelpazesi.
• Düşük R_DS(on): 0.72-0.85Ω, düşük güç kaybı.
• Hızlı Anahtarlama: 69ns yükselme süresi, yüksek frekans uyumluluğu.
• Sağlam Tasarım: Çığ dayanıklılığı, zorlu koşullarda güvenilirlik.
• Çeşitli Kılıflar: TO-220/TO-220F/TO-263, esnek montaj.
10N60 ile Benzer MOSFET’ler
• FQP10N60C/FQPF10N60C: 9.5A, 600V, R_DS(on) 0.73Ω, Fairchild.
• IRF840: 8A, 500V, R_DS(on) 0.85Ω, daha düşük voltaj.
• STP10NK60Z: 10A, 600V, R_DS(on) 0.65Ω, STMicroelectronics.
• HMS10N60K: 10A, 600V, R_DS(on) 0.42Ω, H&M Semi.
• IRFP460: 20A, 500V, daha yüksek akım kapasitesi.
Seçim Kriteri: 10N60, 10A 600V uygulamaları için uygun; IRF840 düşük voltaj, IRFP460 yüksek akım için tercih edilir.
10N60 Sık Sorulan Sorular (SSS)
• 10N60’ın R_DS(on) değeri nedir? Tipik 0.72Ω, maksimum 0.85Ω (@ V_GS = 10V).
• TO-220 ve TO-220F farkı nedir? TO-220F izole kılıf, daha düşük güç tüketimi (~50W vs. 156W).
• ATtiny2313V-10PU ile nasıl sürülür? PWM sinyali ile kapı sürülebilir; 22K direnç pull-up/down için kullanılır.
10N60 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için 10N60 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
• Unisonic Technologies: www.unisonic.com.tw (10N60 datasheet, 232KB, 9 sayfa).
• AllDataSheet: www.alldatasheet.com (10N60 datasheet, Unisonic/Nell, 232-976KB).
• DigiKey: www.digikey.com (FQP10N60C datasheet, Fairchild).
• Datasheet4U: www.datasheet4u.com (10N60 datasheet, 405KB).
• Not: Veri sayfası; pinout, elektriksel özellikler, anahtarlama grafikleri, termal özellikler ve uygulama devrelerini içerir.
10N60 Fiyat ve Stok Bilgileri
10N60 MOSFET satın almak için (fiyatlar 2025 itibarıyla yaklaşık değerlerdir):
