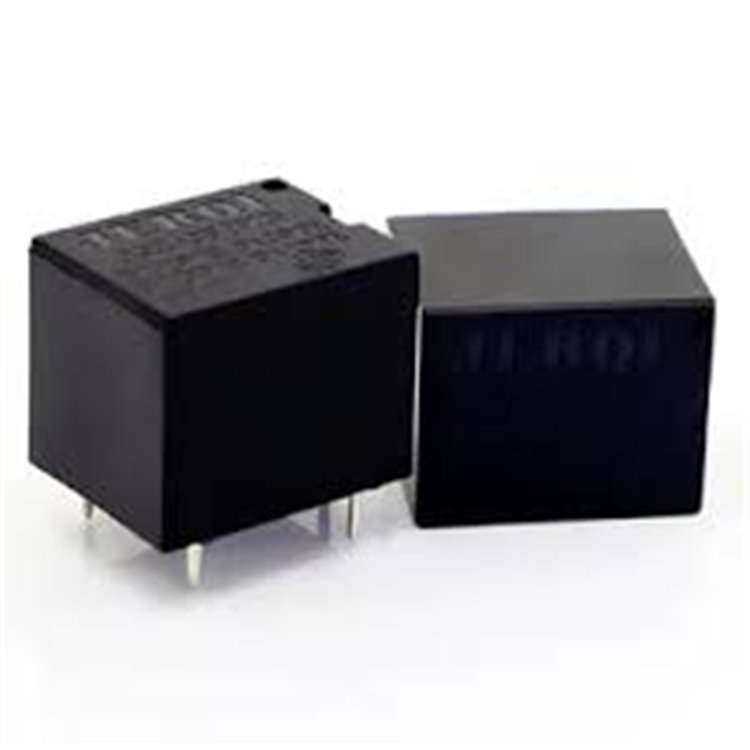

12V PCB RÖLE (JQC-3F) - DELTASET ELEKTRONİK

12V PCB RÖLE JQC-3F SPDT 7A 250VAC

* * * * * *

Ürün Kodu 34112864

Stok Kodu 12V JQC-3F PCB Röle: SPDT 5-pin mini röle, 7A 250VAC/30VDC anahtarlama, 12V DC bobin. Kompakt, yüksek izolasyonlu, 100.000 döngü ömrü. Stok kodu: RELAY-JQC3F-12V. RoHS uyumlu, genel amaçlı kullanım. Hızlı tedarik için DeltaSet ile iletişime geçin.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G2RL-2 DC12 8A 12V DPDT RÖLE - DELTASET ELEKTRONİK

LM2576HVT-12 12V 3A REGÜLATÖR (TO-220-5) - DELTASET ELEK

HLS-14F3L 12V 5A RÖLE DIP-8 - DELTASET ELEKTRONİK

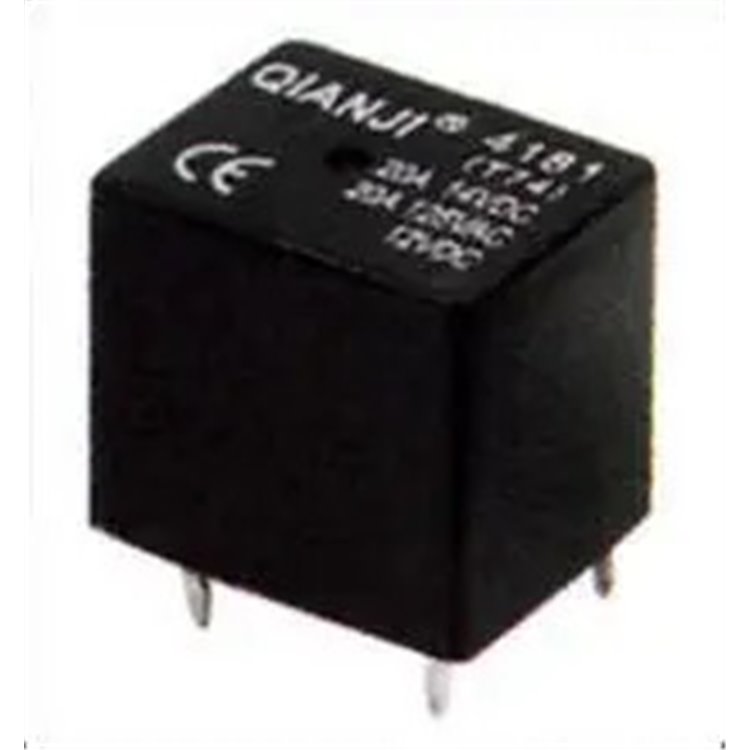

GAZ RÖLESİ 12V ( QIANJI 20A ) - DELTASET ELEKTRONİK

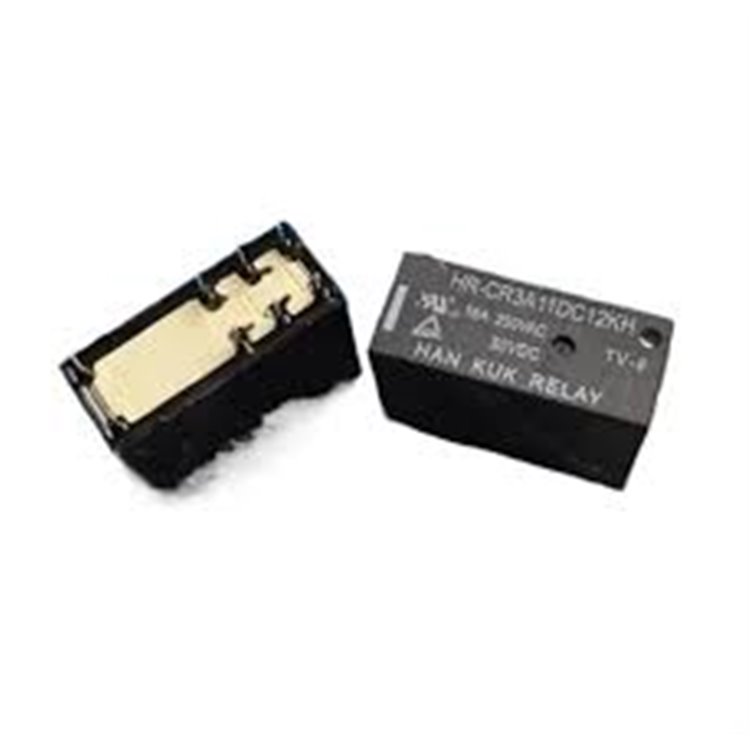

12V - 16A RÖLE (HR-CR3A11DC12KH ) - DELTASET ELEKTRONİK

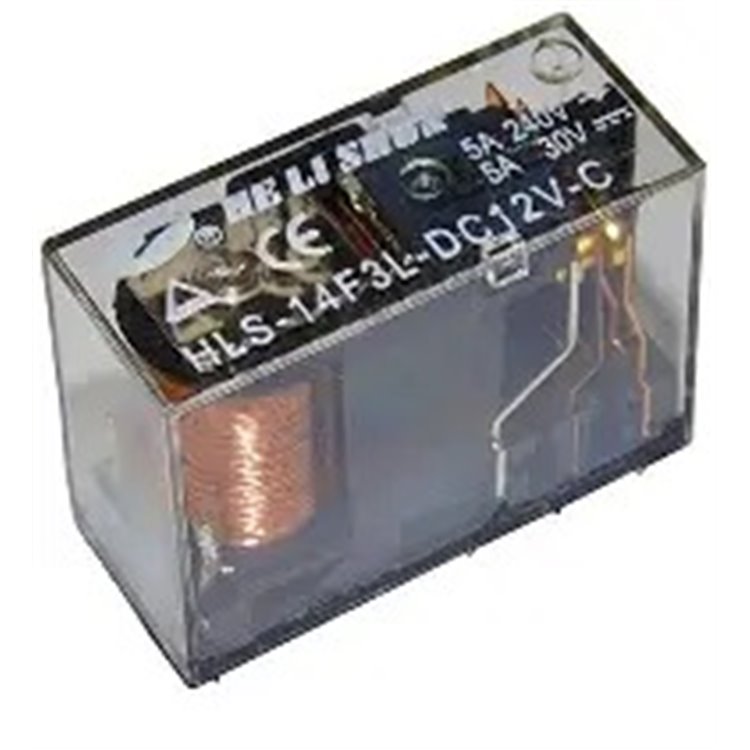

12V 5A ÇİFT KONTAK RÖLE HLS-14F3L - HELİSHUN

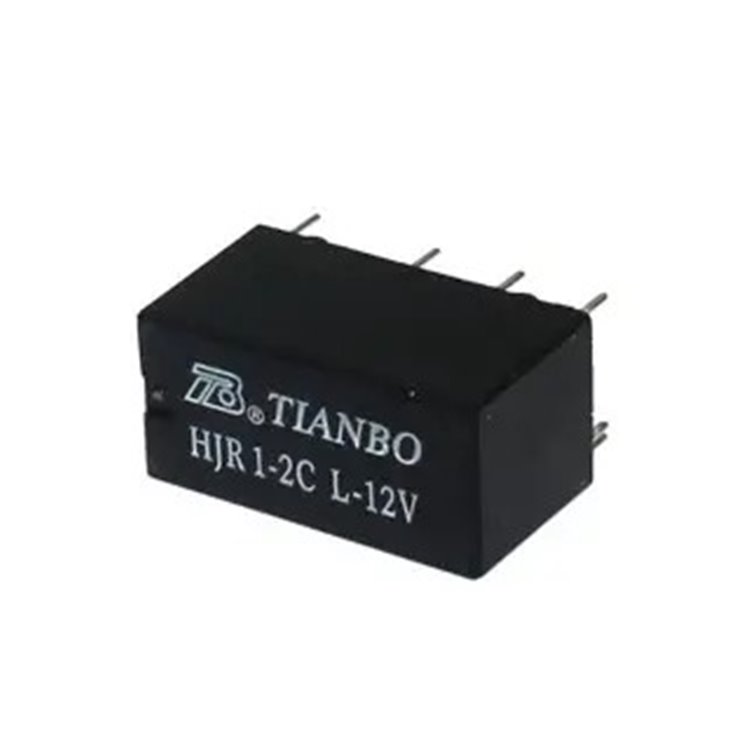

12V TELEKOM RÖLE (TİANBO HJR1-2C-L-12V )

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

12V PCB Röle JQC-3F SPDT 7A 250VAC

12V PCB Röle (JQC-3F) Teknik ÖzellikleriJQC-3F (T73 olarak da bilinir), genel amaçlı bir single-pole double-throw (SPDT) elektromekanik röledir. 12V DC bobin gerilimi ile çalışır ve kompakt 5-pin PCB montaj tasarımıyla dikkat çeker. İşte temel teknik özellikleri:

Bobin Gerilimi: 12V DC
Bobin Direnci: 400Ω ±10%
Bobin Güç Tüketimi: 360mW (nominal)
Kontak Yapılandırması: SPDT (1 Form C, NO/NC)
Kontak Akımı: 7A (250VAC, rezistif yük), 10A (125VAC), 7A (30VDC)
Maksimum Anahtarlama Voltajı: 250VAC / 30VDC
Kontak Direnci: <100mΩ (başlangıç)
İzolasyon Direnci: >100MΩ (500VDC)
Dielektrik Dayanımı: 1500VAC (bobin-kontak arası), 1000VAC (açık kontaklar arası)
Çalışma Süresi: 10ms (maks)
Salma Süresi: 5ms (maks)
Mekanik Ömür: 10.000.000 döngü
Elektriksel Ömür: 100.000 döngü (7A, 250VAC)
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C
Paket Tipi: 5-pin PCB (kompakt, 19x15x15mm)
Uyumluluk: RoHS standartlarına uygun, UL ve CE sertifikalı

Bu özellikler, JQC-3F rölesini düşük güç kontrol devrelerinde güvenilir bir seçim haline getirir. Kompakt yapısı, PCB entegrasyonunu kolaylaştırır.12V PCB Röle (JQC-3F) AvantajlarıJQC-3F, standart PCB rölelere göre üstün avantajlar sunar:

Kompakt Tasarım: 19x15x15mm boyutları ile küçük PCB’lerde yer tasarrufu sağlar, yüzey montajına uygundur.
Yüksek Anahtarlama Kapasitesi: 7A 250VAC/30VDC ile geniş yük aralığını destekler, esnek kullanım sunar.
Yüksek İzolasyon: 1500VAC dielektrik dayanımı ile güvenli anahtarlama, elektrik arızalarını önler.
Uzun Ömür: 100.000 elektriksel ve 10 milyon mekanik döngü ile dayanıklılık sağlar, bakım maliyetlerini düşürür.
Düşük Güç Tüketimi: 360mW bobin tüketimi ile enerji verimliliği sunar, batarya sistemlerinde idealdir.
Maliyet Etkin: Kompakt yapısı ve az bileşen gereksinimi ile ekonomik çözüm, seri üretimde avantaj sağlar.

12V PCB Röle (JQC-3F) Kullanım AlanlarıJQC-3F, düşük voltajlı kontrol sinyalleriyle yüksek voltajlı yükleri anahtarlayan uygulamalarda tercih edilir. Başlıca kullanım alanları şunlardır:

Ev Otomasyonu: Akıllı prizler, ışık kontrol sistemleri ve termostatlarda anahtarlama sağlar.
Endüstriyel Kontrol: PLC tabanlı otomasyon sistemlerinde yük kontrolü için kullanılır.
Tüketici Elektroniği: Beyaz eşya, fan ve ısıtıcı kontrol devrelerinde güvenilir anahtarlama sunar.
Otomotiv Elektroniği: Araç içi aydınlatma ve aksesuar kontrolünde kompakt çözüm üretir.
Güvenlik Sistemleri: Alarm ve kapı kilit devrelerinde düşük güçle yüksek akım anahtarlar.
DIY ve Prototipleme: Arduino ve Raspberry Pi projelerinde yüksek voltajlı cihazları kontrol eder.
HVAC Sistemleri: Klima ve ısıtma ünitelerinde kontaktör olarak görev yapar.

12V PCB Röle (JQC-3F) Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, 12V JQC-3F gibi yüksek kaliteli röleleri stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat ve müşteri odaklı hizmet anlayışı ile öne çıkar. İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz. Ödeme seçenekleri sadece havale ve EFT ile sınırlıdır.Satın Alma Bilgileri:
Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
Adres: Necatibey Caddesi No:49 Kat:5 Karaköy İstanbulAynı gün (15.00'e kadar) kargo.
