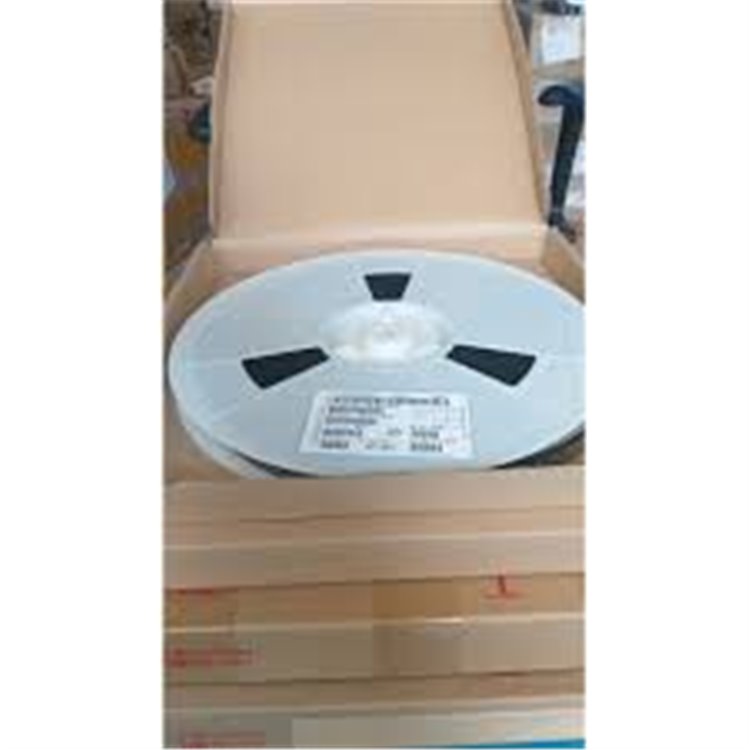

14N05 MOSFET - DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 20112554

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

RFD14N05L 14A 50V N-KANAL MOSFET TO-251 - DELTASET ELEKTRONİK

RFD14N05 MOSFET - DELTASET ELEKTRONİK

RFD14N05L MOSFET - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

RFD14N05L

RFD14N05L onsemi | N-Channel MOSFET, 14 A, 50 V, 3-Pin IPAK onsemi RFD14N05L | 325-7580P | RS Components

RFD14N05L TO-251 N-Channel MOSFET Özellikleri

Genel Tanım:
RFD14N05L, onsemi (eski adıyla Fairchild Semiconductor) tarafından üretilen, 50 V, 14 A kapasiteli, logic-level N-kanal güç MOSFET’idir. TO-251AA (IPAK) paketinde sunulur ve MegaFET teknolojisi ile üretilmiştir. Bu teknoloji, LSI entegre devrelerine yakın özellik boyutları kullanarak silikonun optimum kullanımını sağlar ve yüksek performans sunar. Özel kapı oksit tasarımı, 3 V ila 5 V kapı bias aralığında tam iletkenlik sağlayarak, 5 V lojik seviyesindeki entegre devrelerden (örn. PIC12F1840) doğrudan açma-kapama güç kontrolü yapılmasını mümkün kılar. Mikrodenetleyici projelerinde, seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS ve 2K Bourns 3296 trimpot ile entegre devrelerde kullanılabilir. Delikli montaj (through-hole) tasarımı, motor sürücüleri, anahtarlamalı regülatörler ve röle sürücüleri için uygundur.

Teknik Özellikler:

Elektriksel Özellikler:
- Kanal Tipi: N-kanal, enhancement mode.
- Drenaj-Kaynak Voltajı (V_DS): 50 V (minimum).
- Sürekli Drenaj Akımı (I_D): 14 A (
  @25
  °C).
- Drenaj-Kaynak Açık Direnci (R_DS(on)): 0.1 Ω (maksimum,
  @I_D
  =14 A, V_GS=5 V).
- Kapı Eşik Voltajı (V_GS(th)): 1 V (minimum), 2 V (maksimum).
- Kapı-Kaynak Voltajı (V_GS): ±10 V (maksimum).
- Sızma Akımı:
  - Drenaj-Kaynak (I_DSS): 1.0 µA (maksimum,
    @V_DS
    =40 V, V_GS=0 V).
  - Kapı-Kaynak (I_GSS): 100 nA (maksimum,
    @V_GS
    =10 V).
- Anahtarlama Süreleri:
  - Açılma Süresi (t_on): 60 ns (tipik).
  - Yükselme Süresi (t_r): 24 ns (tipik).
  - Düşme Süresi (t_f): 16 ns (tipik).
- Kapasitanslar:
  - Giriş Kapasitansı (C_iss): 670 pF (tipik,
    @V_DS
    =25 V, f=1 MHz).
  - Çıkış Kapasitansı (C_oss): 185 pF (tipik).
- Güç Dağılımı (P_D): 48 W (maksimum).
- Darbe Akımı (I_DM): 35 A (maksimum).
Fiziksel Özellikler:
- Paket Tipi: TO-251AA (IPAK, 3 pin + tab).
- Boyutlar: Yaklaşık 6.6 mm x 2.3 mm x 6.1 mm (U x G x Y, tab hariç).
- Pin Düzeni: 3 pin (Gate, Drain, Source) + tab (Drain).
- Montaj Tipi: Delikli montaj (through-hole), PCB için uygun.
- Malzeme:
  - Gövde: Plastik (epoksi reçine).
  - Pinler: Kalay kaplı bakır alaşımı.
- Ağırlık: Yaklaşık 1-2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +175°C.
- Depolama Sıcaklık Aralığı: -55°C ila +175°C.
- RoHS Uyumluluğu: Evet, Pb-free.
- SVHC: No SVHC (15-Dec-2010).
Performans Özellikleri:
- Teknoloji: MegaFET, düşük R_DS(on) ve yüksek verimlilik.
- Lojik Seviye Kontrol: 3-5 V kapı voltajı ile tam iletkenlik.
- Hızlı Anahtarlama: 24 ns yükselme, 16 ns düşme süresi, yüksek frekanslı uygulamalara uygun.
- Koruma: Sıcaklık kompanzasyonlu PSPICE modeli, güvenilir simülasyon sağlar.
- Uygulamalar: Anahtarlamalı regülatörler, dönüştürücüler, motor sürücüleri, röle sürücüleri.
- Standartlar: JEDEC uyumlu, endüstriyel uygulamalara uygun.

Uygulama Alanları:

Anahtarlamalı Güç Kaynakları: TOP224YN ile düşük güçlü SMPS tasarımları.
Motor Sürücüleri: DC motor kontrolü, OMRON G5LB-14 ile entegre sistemler.
Mikrodenetleyici Projeleri: PIC12F1840 ile lojik seviye kontrol devreleri.
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R box header ile arayüz.
Kalibrasyon Devreleri: 2K Bourns 3296 trimpot ile hassas ayar.
Endüstriyel ve Hobi: Röle sürücüleri, otomasyon, prototip projeleri.

Avantajları:

Lojik Seviye Uyumluluğu: 5 V CMOS/TTL devrelerden doğrudan sürülebilir.
Hızlı Anahtarlama: Yüksek frekanslı uygulamalar için uygun.
Düşük Direnç: 0.1 Ω R_DS(on), enerji verimliliği sağlar.
Yüksek Sıcaklık Dayanımı: 175°C’ye kadar çalışabilir.
Kompakt Paket: TO-251AA, PCB’de az yer kaplar.

Satın Alma Bilgileri:
RFD14N05L TO-251 MOSFET’i temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
