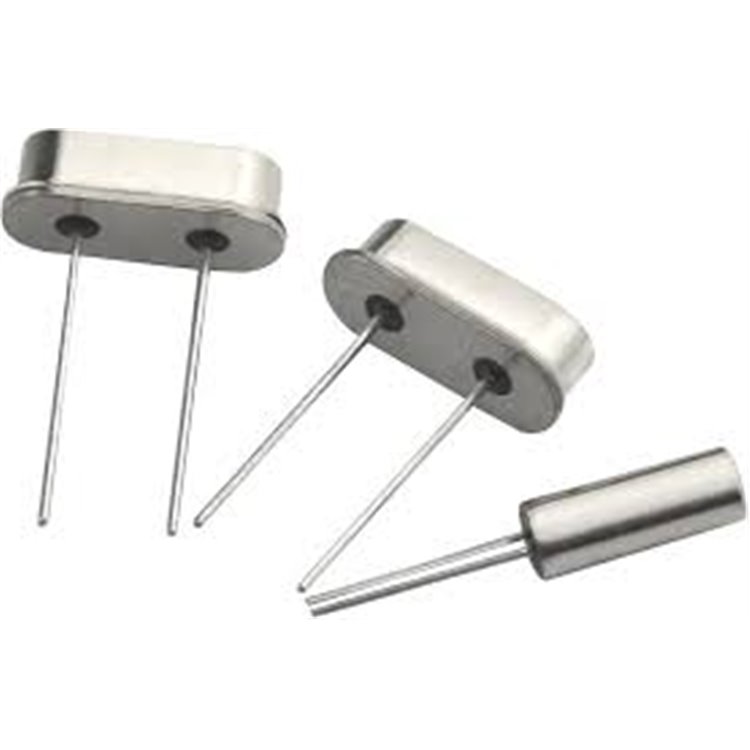

18.432 MHz HC-49S Kristal Osilatör

DELTASET ELEKTRONİKÜrün Genel Bakış
18.432 MHz HC-49S kristal osilatör, yüksek hassasiyetli zamanlama ve frekans referansı sağlamak için tasarlanmış pasif bir elektronik bileşendir ve HC-49S (THT) paketinde sunulur. Kuartz kristal tabanlı bu osilatör, ±30ppm frekans toleransı ve 20pF yük kapasitansı ile mikrodenetleyiciler, UART tabanlı seri iletişim sistemleri ve diğer hassas zamanlama gerektiren uygulamalarda stabil frekans üretimi sağlar. 40 ohm eşdeğer seri direnç (ESR) ve 100µW ila 1mW önerilen sürücü seviyesi, düşük güç tüketimi ve yüksek güvenilirlik sunar. -20°C ila +70°C çalışma sıcaklığı aralığı, endüstriyel otomasyon, iletişim cihazları ve tüketici elektroniği için uygundur. HC-49S paketi, delikten geçiş montajına uygun olup breadboard ve prototip kartlarla kolay entegrasyon sağlar. 18.432 MHz frekansı, 115200 baud gibi standart UART hızları için optimize edilmiştir. Deltaset Elektronik, orijinal 18.432 MHz HC-49S kristal osilatörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

• Frekans: 18.432 MHz
• Frekans Toleransı: ±30ppm (25°C’de)
• Yük Kapasitansı (CL): 20pF
• Eşdeğer Seri Direnç (ESR): 40 ohm (maksimum)
• Sürücü Seviyesi: 100µW - 1mW (önerilen)
• Frekans Stabilitesi: ±50ppm
• Çalışma Modu: Temel (Fundamental)
• Şant Kapasitansı (C0): 5pF - 7pF
• Yaşlanma: ±3ppm/yıl ila ±5ppm/yıl
• Çalışma Sıcaklığı: -20°C ila +70°C
• Depolama Sıcaklığı: -40°C ila +85°C
• Montaj Tipi: Delikten geçiş (Through Hole)
• Paket Tipi: HC-49S (2-pin)
• Boyutlar: Yaklaşık 11.5mm x 4.8mm x 3.68mm
• Pin Aralığı: 4.88mm
• Ağırlık: Yaklaşık 0.5g
• Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

• Pin 1: Kristal bağlantısı (X1)
• Pin 2: Kristal bağlantısı (X2)

• Yüksek Hassasiyet: ±30ppm tolerans, stabil frekans sağlar.
• UART Uyumluluğu: 18.432 MHz, 115200 baud gibi seri iletişim hızları için optimize edilmiştir.
• Düşük ESR: 40 ohm, düşük güç tüketimi ve yüksek verimlilik sunar.
• Kompakt Tasarım: HC-49S paketi, prototip ve endüstriyel kartlara uygundur.
• Kolay Montaj: Delikten geçiş tasarımı, breadboard uyumluluğu sağlar.

• Mikrodenetleyici saat sinyalleri
• UART tabanlı seri iletişim sistemleri (ör. RS-232, RS-485)
• İletişim cihazları (modemler, alıcı-vericiler)
• Tüketici elektroniği (set üstü kutular, ses sistemleri)
• Endüstriyel otomasyon sistemleri

• DigiKey: 2,000 adet stokta (ECS-184-20-4X), hemen kargoya verilir.
• Mouser: 1,985 adet stokta (ECS-184-20-4X), hemen kargoya verilir.
• Newark: 500 adet stokta (ECS Inc.), aynı gün kargoya verilir.
• Future Electronics: 1,000 adet stokta, hemen kargoya verilir.
  Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.
