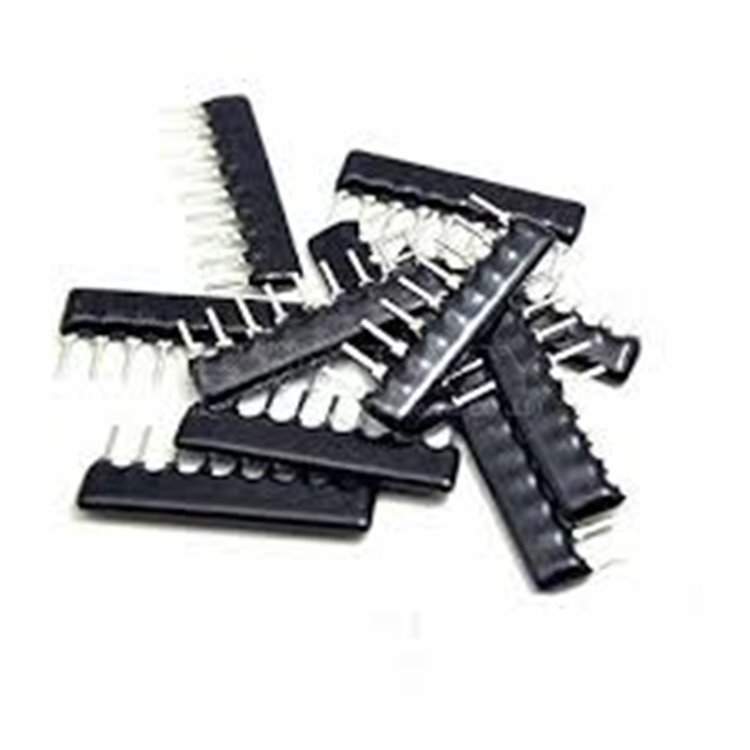

1K 8+1 SIRA DİRENÇ ( NETWORK RESİSTOR )

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 1811815

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

14 LÜ 180° KİLİTSİZ ERKEK IDC KONNEKTÖR - DELTASET ELEKTRONİK

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

9 LU D-SUP KAPAK - DELTASET ELEKTRONİK

15 PİN D-SUB KAPAK - DELTASET ELEKTRONİK

DS1120-01 - DELTASET ELEKTRONİK

6 PİN ENTEGRE SOKETİ – DIP IC SOKET, 2.54MM ADIM – DELTASET ELEKTRONİK

8 PİN 2.54MM CONNFLY DIP SOKET - DELTASET ELEKTRONİK

14 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN DIP SOKET 2.54MM THT CONNFLY - DELTASET ELEKTRONİK

18 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

20 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

24 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

28 PİN 2.54MM ENTEGRE SOKETİ CONNFLY - DELTASET ELEKTRONİK

32 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

(1K 8+1 Sıra Drenç (Network Resistor )

1K 8+1 Sıra Direnç (Network Resistor) Özellikleri

Genel Tanım:
1K 8+1 sıra direnç (resistor network), 8 adet 1 kΩ (1000 ohm) direncin tek bir ortak uç (toprak veya besleme) ile bağlandığı, toplam 9 pinli bir entegre direnç ağıdır. SIP (Single Inline Package) formunda, genellikle delikli montaj (through-hole) için tasarlanmıştır. Her direnç, ortak uçtan bağımsız bir pine bağlıdır (bussed network), bu da birden fazla sinyal hattında aynı direnç değerini kullanmayı kolaylaştırır. Mikrodenetleyici devrelerinde pull-up/pull-down dirençleri, LED akım sınırlama ve analog sinyal koşullandırma gibi uygulamalarda yaygın olarak kullanılır. Kompakt tasarımı, devre kartında yer tasarrufu sağlar ve montaj süresini azaltır.

Teknik Özellikler:

Elektriksel Özellikler:
- Direnç Değeri: 1 kΩ (1000 ohm) ±5% (standart tolerans, bazı modellerde ±2% veya ±1% mevcut).
- Konfigürasyon: 8+1 (8 direnç, ortak uçlu, bussed network).
- Pin Sayısı: 9 (8 bağımsız pin + 1 ortak pin).
- Güç Değeri: Genellikle 0.125 W (1/8 W) ila 0.25 W (1/4 W) direnç başına.
  - Toplam paket gücü: ~1 W (üreticiye bağlı).
- Maksimum Çalışma Voltajı: 100 V (tipik).
- Sıcaklık Katsayısı: ±100 ppm/°C ila ±250 ppm/°C.
- Kontak Direnci: ≤30 mΩ (pin başına).
Fiziksel Özellikler:
- Paket Tipi: SIP-9 (Single Inline Package, 9 pin).
- Boyutlar: Yaklaşık 22.9 mm x 2.5 mm x 5.1 mm (U x G x Y, üreticiye bağlı).
- Pin Aralığı (Pitch): 2.54 mm (0.1").
- Malzeme:
  - Gövde: Epoksi veya seramik kaplama.
  - Direnç Elemanı: Karbon film veya metal film.
  - Pinler: Kalay kaplı bakır alaşımı.
- Montaj Tipi: Delikli montaj (through-hole), PCB tasarımları için uygun.
- Ağırlık: Yaklaşık 0.5-1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +125°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyeti: %5 ila %95 (yoğuşmasız).
- RoHS Uyumluluğu: Evet, Pb-free modeller mevcut.
Performans Özellikleri:
- Konfigürasyon Tipi: Bussed (ortak uçlu), 8 direnç bir pine bağlı.
- Tolerans: ±5% (standart), ±2% veya ±1% modeller mevcut.
- Gürültü Seviyesi: Düşük, metal film modellerde daha iyi performans.
- Yaşam Döngüsü: 1000 saat (nominal yük altında, 70°C).
- Titreşim Dayanımı: 10-500 Hz, 1.5 mm genlik.

Uygulama Alanları:

Mikrodenetleyici Devreleri: Pull-up/pull-down dirençleri (örn. I²C, GPIO pinleri).
Dijital Devreler: LED akım sınırlama, lojik kapı girişleri.
Analog Devreler: Sinyal koşullandırma, gerilim bölücüler.
Eğitim ve Prototip: Arduino, PIC ve 8051 tabanlı projelerde (örn. PIC12F1840 ile kullanım).
Endüstriyel Kontrol: Sensör arayüzleri, kontrol panelleri.

Avantajları:

Yer Tasarrufu: 8 direnci tek pakette birleştirir, PCB’de alan kazandırır.
Kolay Montaj: SIP-9 paketi, breadboard ve PCB’ye hızlı lehimleme sağlar.
Tutarlılık: Aynı direnç değerine sahip birden fazla kanal, devre tasarımını basitleştirir.
Düşük Maliyet: Tek tek dirençlere göre daha ekonomik.
Güvenilirlik: Epoksi kaplama, çevresel faktörlere karşı koruma sağlar.

Satın Alma Bilgileri:
1K 8+1 sıra direnci temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
