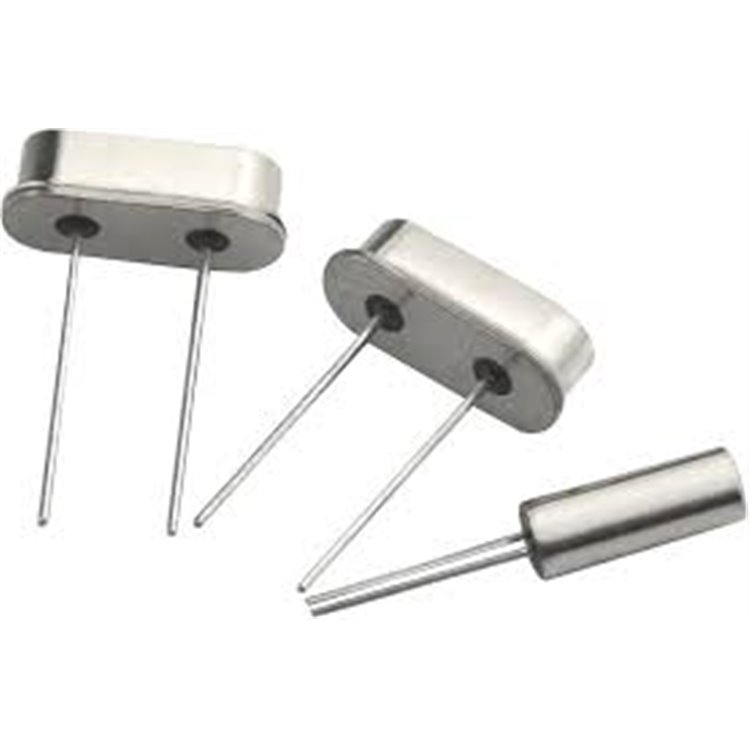

22.1184 MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

22.1184 MHZ KRİSTAL, 18PF, ±20PPM, HC-49S

* * * * * *

Ürün Kodu 13111479

Stok Kodu 22.1184 MHz HC-49S Kristal Osilatör (Stok Kodu: 22M1184-HC49S-DLT) – ±20ppm, 18pF, 30 ohm ESR, THT. Mikrodenetleyici için ideal. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

14.745MHZ HC-49S SMD KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

100 MHZ KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

4.000 MHZ 3-PİN SERAMİK RESONATOR - DELTASET ELEKTRONİK

8.8672MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

18.432MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

3.58MHZ 2 PİN CERAMİC RESONATOR - DELTASET ELEKTRONİK

5.068 MHZ HC49U KRİSTAL - DELTASET ELEKTRONİK

16MHZ HC49U KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

2 MHZ KRİSTAL - DELTASET ELEKTRONİK

7.2MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

6 MHZ 2-PİN SERAMİK REZONATÖR - DELTASET ELEKTRONİK

8MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

12 MHZ HC-49 KRİSTAL OSCİLLATOR THT - DELTASET ELEKTRONİK

455 KHZ 2-PİN SERAMİK REZONATÖR THT - DELTASET ELEKTRONİK

32 MHZ HC-49 KRİSTAL OSİLATÖR THT - DELTASET ELEKTRONİK

22,1184Mhz HC-49S Kristal Osilator

22.1184 MHz HC-49S Kristal Osilatör - DELTASET ELEKTRONİKÜrün Genel Bakış
22.1184 MHz HC-49S kristal osilatör, yüksek hassasiyetli zamanlama ve frekans referansı sağlamak için tasarlanmış pasif bir elektronik bileşendir ve HC-49S (THT) paketinde sunulur. Kuartz kristal tabanlı bu osilatör, ±20ppm frekans toleransı ve 18pF yük kapasitansı ile mikrodenetleyiciler, gerçek zamanlı saat (RTC) devreleri, radyo alıcı-vericileri ve diğer hassas zamanlama gerektiren uygulamalarda stabil frekans üretimi sağlar. 30 ohm eşdeğer seri direnç (ESR) ve 100µW ila 500µW önerilen sürücü seviyesi, düşük güç tüketimi ve yüksek güvenilirlik sunar. -20°C ila +70°C çalışma sıcaklığı aralığı, endüstriyel ve tüketici elektroniği uygulamaları için uygundur. HC-49S paketi, delikten geçiş montajına uygun olup breadboard ve prototip kartlarla kolay entegrasyon sağlar. 22.1184 MHz frekansı, özellikle iletişim sistemleri ve mikrodenetleyici tabanlı devrelerde yaygın olarak kullanılır. Deltaset Elektronik, orijinal 22.1184 MHz HC-49S kristal osilatörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Frekans: 22.1184 MHz
Frekans Toleransı: ±20ppm (25°C’de)
Yük Kapasitansı (CL): 18pF
Eşdeğer Seri Direnç (ESR): 30 ohm (maksimum)
Sürücü Seviyesi: 100µW - 500µW (önerilen)
Frekans Stabilitesi: ±50ppm
Çalışma Modu: Temel (Fundamental)
Şant Kapasitansı (C0): 7pF (maksimum)
Yaşlanma: ±3ppm/yıl ila ±5ppm/yıl
Çalışma Sıcaklığı: -20°C ila +70°C
Depolama Sıcaklığı: -40°C ila +85°C
Montaj Tipi: Delikten geçiş (Through Hole)
Paket Tipi: HC-49S (2-pin)
Boyutlar: Yaklaşık 11.5mm x 4.8mm x 3.68mm
Pin Aralığı: 4.88mm
Ağırlık: Yaklaşık 0.5g
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

Pin Konfigürasyonu

Pin 1: Kristal bağlantısı (X1)
Pin 2: Kristal bağlantısı (X2)

Avantajlar

Yüksek Hassasiyet: ±20ppm tolerans, stabil frekans sağlar.
Düşük ESR: 30 ohm, düşük güç tüketimi ve yüksek verimlilik sunar.
Kompakt Tasarım: HC-49S paketi, prototip ve endüstriyel kartlara uygundur.
Geniş Uygulama Alanı: Mikrodenetleyiciler, RTC ve iletişim sistemleri için idealdir.
Kolay Montaj: Delikten geçiş tasarımı, breadboard uyumluluğu sağlar.

Uygulama Alanları

Mikrodenetleyici saat sinyalleri
Gerçek zamanlı saat (RTC) devreleri
Radyo alıcı-vericileri ve iletişim sistemleri
Tüketici elektroniği (saatler, radyolar, telefonlar)
Endüstriyel otomasyon sistemleri

Stok Durumu
Son verilere göre, 22.1184 MHz HC-49S kristal osilatör stok durumu:

DigiKey: 1,000 adet stokta (FOXSLF/221-20, 20pF), hemen kargoya verilir.
Mouser: 304 adet stokta (HC-49/U-S22118400ABJB, 18pF), 1,000 adet 16 Mayıs 2025’te bekleniyor.
Amazon: 50’li paketler mevcut (Aexit), hemen kargoya verilir.
Phipps Electronics: 29 adet stokta (10’lu paket), hemen kargoya verilir.
Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal 22.1184 MHz HC-49S kristal osilatörleri stokta bulundurur. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: 22M1184-HC49S-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.

İletişim ve Sipariş
22.1184 MHz HC-49S kristal osilatör için hemen sipariş verin veya detaylı bilgi alın:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
