Başlık: 22K Ohm 9+1 Sıra Direnç SIP-10 1/8W %5 Toleranslı Bussed Tip Direnç Ağı
22K Ohm 9+1 sıra direnç, 10-pinli (SIP-10) bir direnç ağı (network resistor array) olup, dokuz adet 22K ohm direncin bir ortak uç (bussed type) ile bağlandığı bir elektronik bileşendir. Tek sıralı paket (Single In-line Package, SIP) formatında, delik içi teknoloji (THT) montaj için tasarlanmıştır. %5 tolerans, 1/8W (125mW) güç derecesi ve 2.54mm pin aralığı ile mantık sinyalleri için pull-up/pull-down, veri yolu sonlandırma veya devre kartı alanından tasarruf gereken uygulamalarda kullanılır. Bu rehber, 22K ohm 9+1 sıra direncin teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “22K sıra direnç datasheet”, “22K 9+1 direnç fiyat” veya “22K resistor array satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, ATtiny2313V-10PU, PC827 ve 10K 7+1 sıra direnç (önceki sorgularda belirtilen) ile bağlam sağlanacaktır.
22K Ohm 9+1 Sıra Direnç (SIP-10) Nedir?

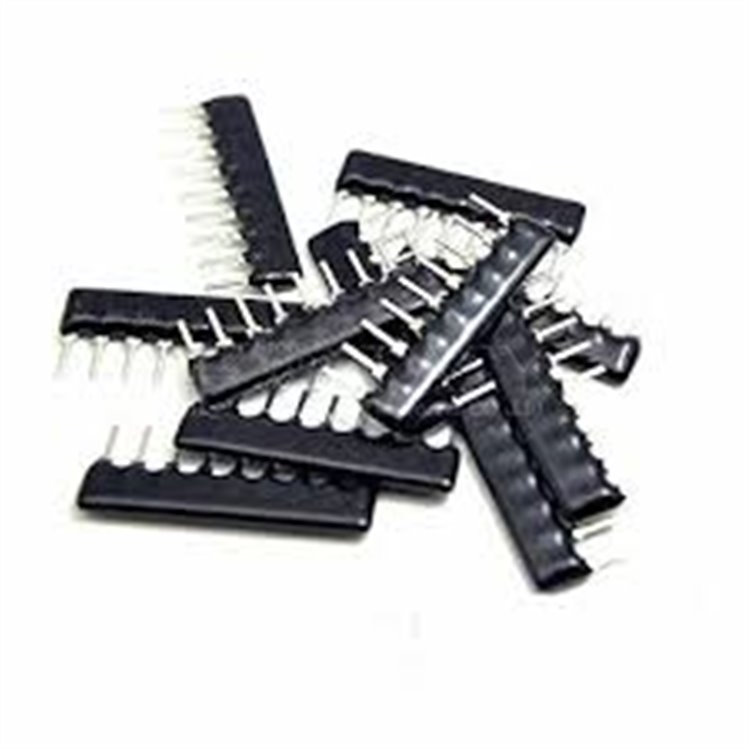

22K ohm 9+1 sıra direnç, dokuz adet 22K ohm direncin bir ortak uçta (genellikle pin 1) birleştiği bir bussed tip direnç ağıdır. SIP-10 kılıfında, 10 pin bulunur; bir pin ortak uç, diğer dokuz pin ayrı direnç uçlarıdır. Bu yapı, birden fazla direnci tek bir pakette birleştirerek devre kartında yer tasarrufu sağlar ve montaj süresini azaltır. ATtiny2313V-10PU gibi mikrodenetleyicilerin G/Ç pinlerinde pull-up direnci olarak veya PC827 gibi optokuplörlerle sinyal izolasyon devrelerinde kullanılabilir. 22K ohm değeri, 10K’ya kıyasla daha yüksek direnç sağlayarak daha düşük akım çekimi gereken durumlarda tercih edilir.
22K Ohm 9+1 Sıra Direnç Teknik Özellikler
Teknik özellikler, genel direnç ağı veri sayfalarından (örn. Bourns, Yageo) ve çevrimiçi kaynaklardan (DigiKey, Silicon-Ark, Circuitspecialists) derlenmiştir:
-
Tip: Direnç Ağı (Network Resistor Array), Bussed Tip.
-
Kılıf Tipi: SIP-10 (Single In-line Package, 10-Pin, Through-Hole).
-
Direnç Değeri: 22K Ohm (22,000 Ω).
-
Direnç Sayısı: 9 (9+1, bir ortak uç).
-
Tolerans: ±5% (J).
-
Güç Derecesi: 1/8W (125mW) her direnç için (toplam ~1.25W).
-
Maksimum Çalışma Voltajı: 100V-200V (markaya bağlı).
-
Pin Sayısı: 10.
-
Pin Aralığı: 2.54mm (0.1 inç).
-
Bağlantı Tipi: Bussed (Ortak uçlu, pin 1 ortak).
-
Malzeme: Kalın film (Thick Film).
-
Çalışma Sıcaklığı: -55°C ila +125°C.
-
Boyutlar: ~25.4mm x 8.5mm x 2mm (1.0" x 0.33" x 0.08").
-
Ağırlık: ~0.4g.
-
Pin Konfigürasyonu (SIP-10):
-
Özel Özellikler:
-
Kompakt tasarım, devre kartında yer tasarrufu.
-
Bussed yapı, pull-up/pull-down veya veri yolu sonlandırma için ideal.
-
Yüksek güvenilirlik, stabil elektriksel performans.
-
RoHS uyumlu (çoğu modern modelde).
-
Marklama: Genellikle “A09-223J” veya “10A223J” (22K ohm, 9+1, %5 tolerans).
Not: “9+1” ifadesi, 9 direnç ve 1 ortak uç anlamına gelir; toplam 10 pin. “A09-223J” kodu, 22K ohm (223 = 22 x 10³) ve %5 toleransı (J) ifade eder.
22K Ohm 9+1 vs. 10K Ohm 7+1 Sıra Direnç Karşılaştırması
-
Direnç Değeri: 22K ohm (9+1), 10K ohm’a (7+1) kıyasla daha yüksek direnç sunar, daha düşük akım çekimi sağlar (V/R = I).
-
Pin Sayısı: 22K 9+1, 10 pin (9 direnç); 10K 7+1, 8 pin (7 direnç).
-
Uygulamalar: 22K, daha yüksek direnç gereken pull-up/down devrelerinde; 10K, daha düşük dirençli sinyal devrelerinde tercih edilir.
-
Fiyat: 22K 9+1, daha fazla direnç içerdiği için biraz daha pahalı (~$0.35-0.60 vs. ~$0.30-0.50).
Seçim Kriteri: 22K 9+1, 9 sinyal için daha fazla direnç gerektiğinde; 10K 7+1, 7 sinyal için yeterlidir.
22K Ohm 9+1 Sıra Direnç ile ATtiny2313V-10PU ve PC827 Bağlantısı
-
ATtiny2313V-10PU ile Kullanımı: ATtiny2313V-10PU’nun G/Ç pinlerinde (örn. PB0-PB7, PD0-PD6) pull-up direnci olarak kullanılabilir. 22K ohm, mikrodenetleyici girişlerini 5V veya 3.3V’a çekerek sinyal stabilitesini sağlar (örn. buton veya sensör devreleri). ATtiny2313V’nin 18 G/Ç pini, 9+1 direnç ağının 9 bağımsız pinine bağlanabilir; ortak uç VCC’ye bağlanır. 22K, 10K’ya göre daha düşük akım tüketimi sağlar.
-
PC827 ile Kullanımı: PC827’nin LED girişlerini (Pin 1-2, 7-8) kontrol etmek için ATtiny2313V’den gelen sinyalleri sınırlamak amacıyla seri direnç olarak kullanılabilir. Ortak uç, PC827’nin katot pinlerine bağlanarak devre sadeleştirilir.
22K Ohm 9+1 Sıra Direnç Kullanım Alanları
22K ohm 9+1 sıra direnç, mantık devrelerinde ve prototip uygulamalarında yaygın olarak kullanılır:
-
Pull-Up/Pull-Down Dirençleri: Mikrodenetleyici pinlerinde (örn. ATtiny2313V-10PU) sinyal stabilitesi için.
-
Veri Yolu Sonlandırma: SPI, I²C veya UART gibi veri yollarında.
-
Mantık Devreleri: TTL veya CMOS lojik sinyallerinde.
-
Prototip Devreleri: Breadboard projeleri, hobi elektroniği.
-
Endüstriyel Kontrol: Sensör ve anahtar arayüzlerinde.
-
Ev Otomasyonu: Kontrol devrelerinde sinyal düzenleme.
Bussed yapı, birden fazla sinyalin aynı referansa bağlanması gereken durumlarda avantaj sağlar.
22K Ohm 9+1 Sıra Direnç Avantajlar
Neden 22K ohm 9+1 sıra direnç seçmelisiniz? Temel avantajlar:
-
Yer Tasarrufu: 9 direnci tek pakette birleştirir, PCB alanını azaltır.
-
Kolay Montaj: SIP-10, breadboard ve THT devrelerle uyumlu.
-
Stabil Performans: %5 tolerans, güvenilir sinyal kontrolü.
-
Düşük Maliyet: Tek tek dirençlere göre ekonomik.
-
Esneklik: Pull-up/down, veri yolu sonlandırma için ideal.
22K Ohm 9+1 Sıra Direnç ile Benzer Ürünler
-
10K Ohm 7+1 Sıra Direnç (A07-103J): 8-pin, 7 direnç, daha az sinyal için (önceki sorgu).
-
Bourns 4610X-101-223LF: 22K ohm, 10-pin, bussed, 1/8W, %2 tolerans.
-
Yageo YC124-JR-0722KL: SMD, 22K ohm, 4 dirençli dizi.
-
LTV-827 (PC827 alternatifi): Çift kanallı optokuplör, sinyal izolasyonu için.
-
Dubilier 9E-223G: 22K ohm, 9+1, SIP, 0.125W (web:0).
Seçim Kriteri: 22K 9+1 (SIP-10), 9 sinyal için uygundur; 10K 7+1 (SIP-8), daha az sinyal için tercih edilir.
22K Ohm 9+1 Sıra Direnç Sık Sorulan Sorular (SSS)
-
“9+1” ne anlama gelir? 9 direnç ve 1 ortak uç, toplam 10 pin.
-
Bussed tip ne için kullanılır? Pull-up/down veya veri yolu sonlandırma için.
-
SMD versiyonu var mı? Evet, ancak bu model THT (SIP-10); SMD için Yageo veya Bourns modelleri kontrol edin.
22K Ohm 9+1 Sıra Direnç Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için veri sayfalarına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, bussed yapı şeması, uygulama devreleri ve PCB yerleşim önerilerini içerir.
22K Ohm 9+1 Sıra Direnç Fiyat ve Stok Bilgileri
22K ohm 9+1 sıra direnç (SIP-10) satın almak için (fiyatlar 2025 itibarıyla yaklaşık değerlerdir):
