2.2K Ohm Sıra Direnç 9+1 (Resistor Network): Teknik Özellikler ve Kullanım Alanları

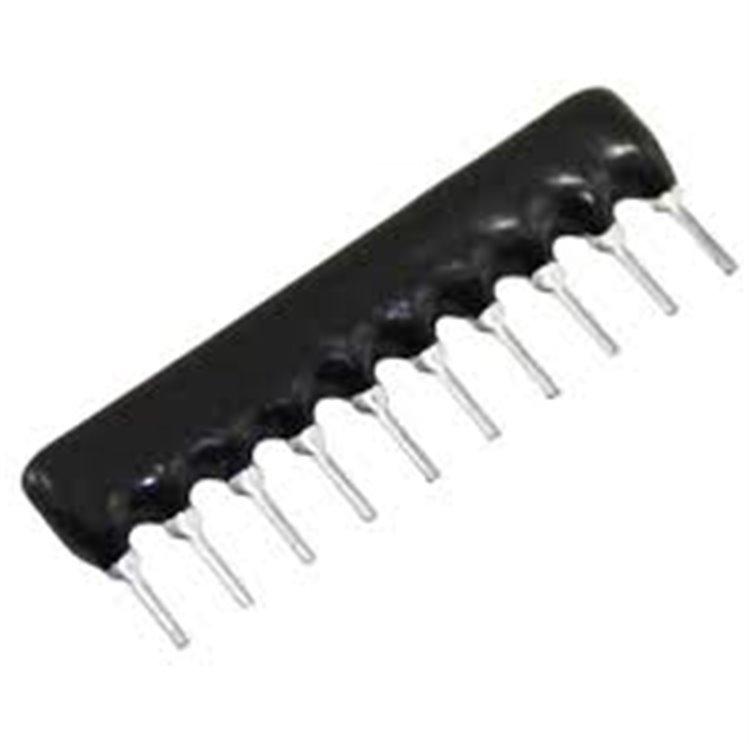

2.2K Ohm Sıra Direnç (9+1), 10 pinli (9 direnç + 1 ortak uç) bir SIP (Single In-line Package) resistor network bileşenidir. Her biri 2.2kΩ (222) dirence sahip dokuz direnç, ortak bir bus (bussed) üzerinden bağlanır ve bir pin ortak uç (genellikle toprak) olarak kullanılır. Kompakt tasarımı ve yüksek güvenilirliği ile bu direnç ağı, dijital devreler, pull-up/pull-down dirençleri ve sinyal işleme uygulamalarında yaygın olarak tercih edilir. Çeşitli üreticiler (ör. Bourns, Vishay, CAPAR) tarafından sunulan bu bileşen, arcade makineleri, mikrodenetleyici devreleri ve endüstriyel sistemlerde kullanılır.
2.2K Ohm Sıra Direnç 9+1 Nedir?
2.2K Ohm 9+1 sıra direnç, dokuz adet 2.2kΩ direncin tek bir SIP paketinde birleştirildiği pasif bir elektronik bileşendir. “Bussed” konfigürasyonda, her direncin bir ucu bağımsız bir pine, diğer ucu ise ortak bir pine (genellikle pin 10) bağlıdır. Bu yapı, birden fazla direnci tek bir kompakt bileşende bir araya getirerek yer tasarrufu sağlar ve montajı kolaylaştırır. ±5% veya ±2% tolerans seçenekleriyle sunulan bu direnç ağı, karbon film veya metal film teknolojisi ile üretilebilir.
Anahtar Özellikler
-
Direnç Değeri: 2.2kΩ (222) x 9 direnç
-
Konfigürasyon: Bussed (9 direnç + 1 ortak uç)
-
Pin Sayısı: 10 (9 bağımsız + 1 ortak pin)
-
Tolerans: ±5% (bazı modellerde ±2%)
-
Güç Derecesi: 1.13W toplam (her direnç için ~0.125W,)
-
Direnç Malzemesi: Karbon film veya metal film
-
Paket: SIP (Single In-line Package)
-
Montaj Tipi: Delikli montaj (Through-hole)
-
Sıcaklık Katsayısı: ±200ppm/°C (tipik)
-
Çalışma Sıcaklığı: -55°C ila +125°C
-
Dielektrik Dayanım: Flashover, mekanik hasar veya izolasyon arızası yok ()
-
Boyutlar: Yaklaşık 25.4mm x 2.5mm x 8mm (üreticiye göre değişir)
-
Özellikler:
-
Ortak bus bağlantısı ile kompakt tasarım
-
Yüksek güvenilirlik ve stabilite
-
RoHS uyumlu
-
Devre kartlarında yer tasarrufu
-
Dot işaretlemesi ile ortak pin göstergesi ()
2.2K Ohm Sıra Direnç 9+1’in Avantajları
-
Yer Tasarrufu: Dokuz direnci tek bir pakette birleştirerek PCB’de alan kazandırır.
-
Kolay Montaj: SIP paketi, delikli montaj ile hızlı ve güvenilir kurulum sağlar.
-
Ortak Bağlantı: Bussed konfigürasyon, pull-up/pull-down devrelerinde kullanım kolaylığı sunar.
-
Yüksek Güvenilirlik: Karbon veya metal film teknolojisi, uzun ömür ve stabil performans sağlar.
-
Çok Yönlü Kullanım: Dijital ve analog devrelerde geniş uygulama yelpazesi.
Tipik Uygulama Alanları
2.2K Ohm 9+1 sıra direnç, çok çeşitli elektronik uygulamalarda kullanılır:
-
Dijital Devreler: Pull-up/pull-down dirençleri için mikrodenetleyici ve lojik devrelerde.
-
Arcade Makineleri: Galaga CPU ve Video PCB’lerinde (ör. RM17-RM20, RM1-RM4,).
-
Sinyal İşleme: Analog sinyal filtreleme ve voltaj bölücü devreleri.
-
Endüstriyel Kontrol Sistemleri: Sensör arayüzleri ve kontrol kartları.
-
Eğitim ve Prototip: Breadboard ve deney devrelerinde.
Pin Konfigürasyonu (SIP 10-Pin)
-
Pin 1-9: Bağımsız direnç uçları (her biri 2.2kΩ)
-
Pin 10: Ortak uç (genellikle toprak, dot işaretli,)
Not: Ortak pin, devre tasarımına bağlı olarak Vcc veya GND’ye bağlanabilir. Pin 10’un ortak uç olduğu datasheet ile doğrulanmalıdır.
Teknik Notlar ve Öneriler
-
Montaj: SIP paketi, PCB’lere lehimlenirken düşük sıcaklık ve uygun lehim teknikleri kullanılmalıdır. Pinler, bükülmeye karşı hassas olabilir.
-
Isı Dağıtımı: Her direnç için ~0.125W güç derecesi, düşük güç uygulamaları için yeterlidir. Yüksek akımlarda PCB tasarımı optimize edilmelidir.
-
Polarite: Dot işaretlemesi, ortak pini (genellikle pin 10) gösterir; datasheet ile kontrol edilmelidir ().
-
Alternatifler: 10-pin 9 dirençli diğer resistor network’ler (ör. CAPAR CRN-10/9-2.2KJ,) veya Bourns 4300 serisi.
-
Sahte Ürün Uyarısı: Amazon gibi platformlarda düşük kaliteli resistor network’ler satılabilir. Güvenilir distribütörler (Mouser, Farnell, DigiKey) tercih edilmelidir.
-
Datasheet İncelemesi: Üreticiye özgü detaylar için datasheet kontrol edilmelidir (ör. Bourns veya Vishay datasheet’leri,).
2.2K Ohm Sıra Direnç 9+1 Datasheet ve Kaynaklar
Detaylı teknik özellikler ve uygulama devreleri için aşağıdaki kaynaklara başvurabilirsiniz:
Satın Alma ve Fiyatlandırma
2.2K Ohm 9+1 sıra direnç, Fiyatlar, genellikle birim başına 0.07$ ile 0.10$ arasında değişir. Toplu alımlarda Deltaset Elektronik ile iletişime geçilmesi önerilir.
Neden 2.2K Ohm Sıra Direnç 9+1’i Tercih Etmelisiniz?
2.2K Ohm 9+1 sıra direnç, kompakt SIP paketi, ortak bus bağlantısı ve yüksek güvenilirliği ile dijital ve analog devrelerde ideal bir seçimdir. Pull-up/pull-down uygulamaları ve arcade PCB’leri gibi özel kullanımlar için optimize edilmiştir. RoHS uyumluluğu ve düşük maliyetli yapısı, hem hobi hem de endüstriyel projeler için uygundur. Güvenilir distribütörlerden satın alarak sahte ürün riskinden kaçının ve devrelerinizde stabil performans elde edin.
