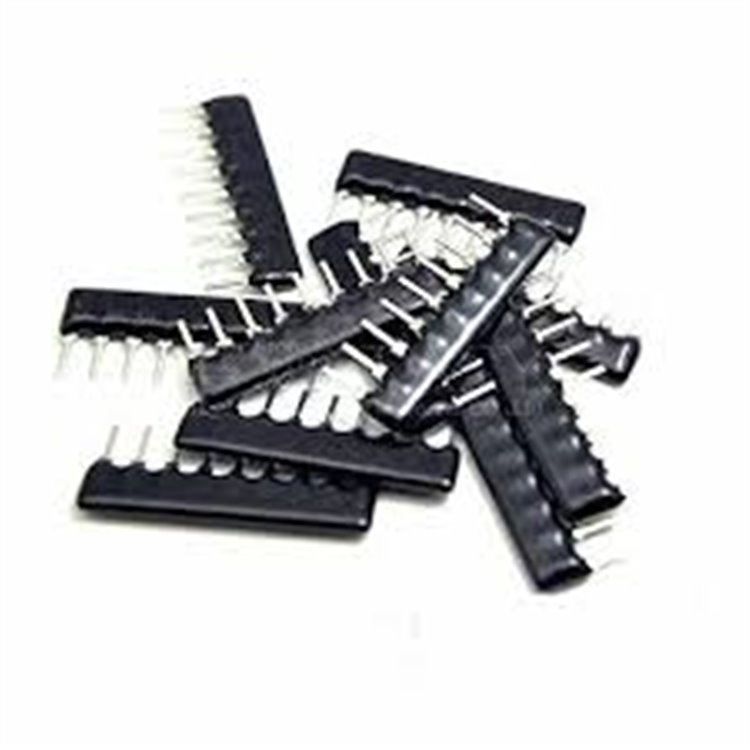

22K SIRA DRENÇ A10-223J 9+1

22K RESİSTOR NETWORK - UYGUN FİYAT

* * * * * *

Ürün Kodu 29112367

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

22NF 50V MULTİLAYER KONDANSATÖR - DELTASET ELEKTRONİK

10NF 50V MULTİLAYER KONDANSATÖR - DELTASET ELEKTRONİK

10NF 50V KONDANSATÖR 0805 SMD - DELTASET ELEKTRONİK

270PF 50V SERAMİK KONDANSATÖR 1206 SMD - DELTASET ELEKTRONİK

220NF 50V X7R 1206 SMD KONDANSATÖR - DELTASET ELEKTRONİK

4.7NF 50V 10 X7R 1206 SMD - DELTASET ELEKTRONİK

470NF 50V 1206 KILIF SMD KONDANSATÖR - DELTASET ELEKTRONİK

100NF 50V 1206 SMD KONDANSATÖR - DELTASET ELEKTRONİK

100NF 50V 0805 SMD KONDANSATÖR - DELTASET ELEKTRONİK

47NF 50V 603 KILIF SMD KONDANSATÖR - DELTASET ELEKTRONİK

100NF 50V 0603 SMD KONDANSATÖR - DELTASET ELEKTRONİK

47NF 50V SMD SERAMİK KONDANSATÖR 0603 - DELTASET ELEKTRONİK

100PF 50V 5 0603 SMD SERAMİK KONDANSATÖR - DELTASET ELEKTRONİK

20PF - 22PF 50V 5 NPO 0805 KONDANSATÖR - DELTASET ELEKTRONİK

22NF 250V POLYESTER KONDANSATÖR 10MM - DELTASET ELEKTRONİK

22K SIRA DRENÇ A10-223J 9+1

22K Ohm 10 Pin 9 Resistor Thick Film Sip Network 2%

22K Sıra Direnç A10-223J 9+1 Özellikleri

Genel Tanım:
A10-223J, 22 kΩ (22,000 ohm) değerinde 9+1 sıra direnç (resistor network), 9 adet 22 kΩ direncin tek bir ortak uç (toprak veya besleme) ile bağlandığı, toplam 10 pinli bir entegre direnç ağıdır. SIP (Single Inline Package) formunda, delikli montaj (through-hole) için tasarlanmıştır. Her direnç, ortak uçtan bağımsız bir pine bağlıdır (bussed network), bu da birden fazla sinyal hattında aynı direnç değerini kullanmayı kolaylaştırır. Mikrodenetleyici devrelerinde pull-up/pull-down dirençleri, LED akım sınırlama ve analog sinyal koşullandırma gibi uygulamalarda kullanılır. A10-223J kodu, 22 kΩ (223 = 22 x 10³ Ω) değerini ve ±5% toleransı (J harfi) belirtir. Bu bileşen, PIC12F1840 gibi mikrodenetleyicilerle veya 6.144 MHz kristal içeren devrelerde seri iletişim için uygun bir seçimdir.

Teknik Özellikler:

Elektriksel Özellikler:
- Direnç Değeri: 22 kΩ (22,000 ohm) ±5% (J tolerans sınıfı).
- Konfigürasyon: 9+1 (9 direnç, ortak uçlu, bussed network).
- Pin Sayısı: 10 (9 bağımsız pin + 1 ortak pin).
- Güç Değeri: Genellikle 0.125 W (1/8 W) ila 0.25 W (1/4 W) direnç başına.
  - Toplam paket gücü: ~1.25 W (üreticiye bağlı).
- Maksimum Çalışma Voltajı: 100 V (tipik).
- Sıcaklık Katsayısı: ±100 ppm/°C ila ±250 ppm/°C.
- Kontak Direnci: ≤30 mΩ (pin başına).
Fiziksel Özellikler:
- Paket Tipi: SIP-10 (Single Inline Package, 10 pin).
- Boyutlar: Yaklaşık 25.4 mm x 2.5 mm x 5.1 mm (U x G x Y, üreticiye bağlı).
- Pin Aralığı (Pitch): 2.54 mm (0.1").
- Malzeme:
  - Gövde: Epoksi veya seramik kaplama.
  - Direnç Elemanı: Karbon film veya metal film.
  - Pinler: Kalay kaplı bakır alaşımı.
- Montaj Tipi: Delikli montaj (through-hole), PCB tasarımları için uygun.
- Ağırlık: Yaklaşık 0.5-1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +125°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyeti: %5 ila %95 (yoğuşmasız).
- RoHS Uyumluluğu: Evet, Pb-free modeller mevcut.
Performans Özellikleri:
- Konfigürasyon Tipi: Bussed (ortak uçlu), 9 direnç bir pine bağlı.
- Tolerans: ±5% (J sınıfı).
- Gürültü Seviyesi: Düşük, metal film modellerde daha iyi performans.
- Yaşam Döngüsü: 1000 saat (nominal yük altında, 70°C).
- Titreşim Dayanımı: 10-500 Hz, 1.5 mm genlik.

Uygulama Alanları:

Mikrodenetleyici Devreleri: Pull-up/pull-down dirençleri (örn. GPIO pinleri, PIC12F1840 ile kullanım).
Dijital Devreler: LED akım sınırlama, lojik kapı girişleri.
Analog Devreler: Sinyal koşullandırma, gerilim bölücüler.
Eğitim ve Prototip: Arduino, PIC ve 8051 tabanlı projeler.
Endüstriyel Kontrol: Sensör arayüzleri, kontrol panelleri.
İletişim Sistemleri: Seri iletişim devreleri (6.144 MHz kristal ile baud oranı uyumu).

Avantajları:

Yer Tasarrufu: 9 direnci tek pakette birleştirir, PCB’de alan kazandırır.
Kolay Montaj: SIP-10 paketi, breadboard ve PCB’ye hızlı lehimleme sağlar.
Tutarlılık: Aynı direnç değerine sahip birden fazla kanal, devre tasarımını basitleştirir.
Düşük Maliyet: Tek tek dirençlere göre daha ekonomik.
Güvenilirlik: Epoksi kaplama, çevresel faktörlere karşı koruma sağlar.

Satın Alma Bilgileri:
22K A10-223J 9+1 sıra direnci temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
