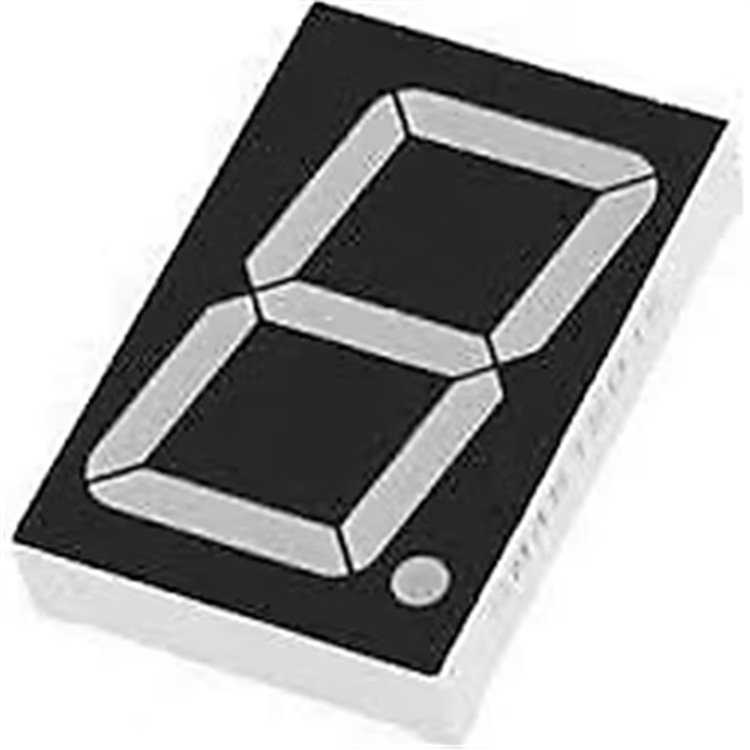

25mm Ortak Anot Kırmızı 7-Segment Display, elektronik projelerinizde sayısal verileri net ve okunaklı bir şekilde görüntülemek için ideal bir çözümdür. Dijital saatler, sayaçlar, voltmetreler, hesap makineleri ve endüstriyel göstergeler gibi birçok uygulamada kullanılan bu display, yüksek parlaklıkta kırmızı LED’leriyle dikkat çeker. Ortak anot konfigürasyonu sayesinde Arduino, Raspberry Pi, mikrodenetleyiciler ve diğer elektronik devrelerle kolayca entegre edilebilir. Kompakt tasarımı, düşük güç tüketimi ve uygun fiyatıyla hem hobi projeleri hem de profesyonel uygulamalar için mükemmel bir seçimdir.
25mm Ortak Anot Kırmızı 7-Segment Display’in Özellikleri
25mm (1 inç) tek dijit 7-segment display, 7 adet LED segmentinden oluşan bir yapıya sahiptir ve 0’dan 9’a kadar sayıları, ayrıca bazı temel alfabetik karakterleri (ör. A, C, E, F) görüntüleyebilir. İşte bu ürünün öne çıkan teknik özellikleri:
-
Display Tipi: Tek dijit, 7-segment LED display
-
Konfigürasyon: Ortak anot (tüm LED’lerin anotları ortak, katotlara ayrı sinyaller verilir)
-
LED Rengi: Kırmızı (660nm dalga boyu, yüksek parlaklık)
-
Gösterge Yüksekliği: 25.4mm (1 inç), uzak mesafeden okunabilir
-
Çalışma Voltajı: 1.8V - 2.2V (her segment için, 5V devrelerde direnç gerekir)
-
Akım Tüketimi: Segment başına ~15-20mA
-
Lümen Yoğunluğu: 12 mcd/segment (10mA’da, Kamami verilerine göre)
-
Pin Sayısı: 10 (7 segment + 1 ondalık nokta + 2 ortak anot)
-
Boyutlar: Yaklaşık 33mm x 22.5mm x 8mm
-
Arka Plan: Gri veya siyah renk (modele bağlı)
-
Montaj: 2.54mm pin aralığı, breadboard ve PCB uyumlu
-
Dayanıklılık: Uzun ömürlü LED’ler, titreşim ve çevre koşullarına dayanıklı
-
Paket İçeriği:
Bu özellikler, 25mm ortak anot display’i hem amatör hem de profesyonel projeler için çok yönlü bir komponent haline getirir.
25mm Ortak Anot 7-Segment Display’in Kullanım Alanları
Bu kırmızı 7-segment display, sayısal verileri görselleştirmek için geniş bir uygulama yelpazesine sahiptir:
-
Dijital Saatler: Saat ve dakika göstergesi olarak kullanılır.
-
Sayaçlar: Üretim bantları, ziyaretçi sayaçları veya etkinlik sayaçları.
-
Voltmetre ve Ampermetre: Ölçüm cihazlarında net okuma sağlar.
-
Hesap Makineleri: Basit aritmetik işlemler için sayısal gösterge.
-
Endüstriyel Göstergeler: Makine durum ekranları, hata kodları veya üretim verileri.
-
Eğitim Projeleri: Elektronik ve programlama öğrenimi için öğrenci dostu.
-
Hobi Projeleri: Arduino tabanlı sıcaklık göstergeleri, kronometreler veya oyunlar.
-
Multimedya Ürünleri: Ses ekipmanları veya enstrüman panelleri.
-
Banka ve Benzin İstasyonları: Döviz kuru ekranları veya fiyat göstergeleri.
Yüksek parlaklığı sayesinde düşük ışık koşullarında bile net görüntü sunar, bu da dış mekan veya endüstriyel ortamlarda kullanım için uygundur.
25mm Ortak Anot Display ile Arduino ve Mikrodenetleyici Kullanımı
25mm ortak anot kırmızı display, mikrodenetleyicilerle kolayca kontrol edilebilir. Arduino ile kullanım için aşağıdaki bağlantı şeması ve adımlar önerilir:
Bağlantı Şeması
-
Ortak Anot Pinleri (genellikle 3 ve 8): Arduino 5V pinine (VCC).
-
Segment Pinleri (a, b, c, d, e, f, g, dp): Arduino dijital pinlerine (ör. 2-9), her segment için 220-330Ω direnç kullanılması önerilir.
-
a: Üst yatay
-
b: Sağ üst dikey
-
c: Sağ alt dikey
-
d: Alt yatay
-
e: Sol alt dikey
-
f: Sol üst dikey
-
g: Orta yatay
-
dp: Ondalık nokta
Arduino Kütüphaneleri
-
SevSeg: 7-segment display’leri kontrol etmek için popüler ve kullanımı kolay bir kütüphane.
-
TM1637 (entegre sürücü varsa): Bazı display’lerde kullanılan alternatif bir kontrol yöntemi.
-
Doğrudan Kontrol: Kütüphanesiz, segmentleri manuel olarak LOW yaparak kontrol edebilirsiniz.
Örnek Arduino Kodu
#include <SevSeg.h> SevSeg sevseg; void setup() { byte numDigits = 1; byte digitPins[] = {3}; // Ortak anot pini (VCC’ye bağlı) byte segmentPins[] = {2, 3, 4, 5, 6, 7, 8, 9}; // a, b, c, d, e, f, g, dp sevseg.begin(COMMON_ANODE, numDigits, digitPins, segmentPins); sevseg.setBrightness(90); // Parlaklık (0-100) } void loop() { for (int i = 0; i < 10; i++) { sevseg.setNumber(i); // 0-9 sayıları göster sevseg.refreshDisplay(); delay(1000); } }
Not: Direnç kullanımı, LED’lerin aşırı akımdan korunması için kritiktir. Önerilen direnç değeri, 5V devrelerde segment başına yaklaşık 220Ω’dur.
Neden 25mm Ortak Anot Kırmızı 7-Segment Display’i Seçmelisiniz?
-
Yüksek Görünürlük: 25mm (1 inç) ekran boyutu, uzak mesafeden bile net okuma sağlar.
-
Kolay Entegrasyon: Ortak anot yapısı ve standart pin düzeni, hızlı devre kurulumu sunar.
-
Enerji Verimliliği: Düşük voltaj ve akım tüketimiyle uzun süreli kullanım.
-
Geniş Uyumluluk: Arduino, Raspberry Pi, ESP32, PIC ve diğer platformlarla çalışır.
-
Uygun Fiyat: Kaliteli performansı ekonomik bir fiyatla sunar (ör. IndiaMart’ta ~12 INR, yaklaşık 4 TL).
Teknik Özellikler Tablosu
|
|
|
|
|
25mm Ortak Anot Kırmızı 7-Segment Display
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.8V - 2.2V (segment başına)
|
|
|
~15-20mA (segment başına)
|
|
|
|
|
|
10 (7 segment + 1 dp + 2 ortak anot)
|
|
|
|
|
|
~4-10 TL (satıcıya göre değişir)
|
|
|
Direnc.net, Robotistan’da mevcut
|
Sıkça Sorulan Sorular (SSS)
1. 25mm ortak anot display Arduino ile uyumlu mu?
Evet, Arduino Uno, Nano, Mega ve diğer modellerle uyumludur. SevSeg kütüphanesi ile kolayca kontrol edilebilir.
2. Ortak anot ve ortak katot display arasındaki fark nedir?
Ortak anot display’lerde tüm LED’lerin anotları birleşiktir ve VCC’ye bağlanır; katotlara LOW sinyal verilir. Ortak katot display’lerde katotlar birleşiktir ve GND’ye bağlanır, anotlara HIGH sinyal verilir.
3. Hangi direnç değerini kullanmalıyım?
Segment başına 220-330Ω direnç genellikle uygundur. 5V devrede 220Ω ile başlayabilirsiniz.
4. Display’i dış mekanda kullanabilir miyim?
Evet, yüksek parlaklık sayesinde dış mekanda kullanılabilir, ancak suya ve toza karşı koruma için uygun bir kasa önerilir.
5. Birden fazla dijit bağlayabilir miyim?
Evet, multiplexing veya sürücü entegreleri (ör. MAX7219, CD4026) kullanarak birden fazla display bağlanabilir.
Kurulum ve Kullanım İpuçları
-
Doğru Bağlantı: Pinleri datasheet’e göre bağlayın. Ortak anot pinlerini VCC’ye, segment pinlerini mikrodenetleyiciye bağlarken direnç kullanın.
-
Direnç Kontrolü: Her segment için uygun direnç kullanarak LED’lerin ömrünü uzatın.
-
Parlaklık Ayarı: PWM sinyalleriyle segment parlaklığını kontrol edebilirsiniz.
-
Test Kodu: İlk kullanımda basit bir sayıcı koduyla display’in tüm segmentlerini test edin.
-
Montaj: Display’i sabitlemek için breadboard, PCB veya 3D baskı kasa kullanabilirsiniz.
Nereden Satın Alabilirsiniz?
25mm Ortak Anot Kırmızı 7-Segment Display, Türkiye’nin önde gelen elektronik komponent satıcılarında mevcuttur. Aşağıdaki güvenilir platformlardan hızlı kargo ve uygun fiyatlarla satın alabilirsiniz:
-
Direnc.net: Benzer modeller, ~10-15 TL, yüksek stok
-
Robotistan: Çeşitli 7-segment display’ler, uygun fiyatlar
-
Hepsiburada: Farklı markalar, stok durumu değişken
-
Komponentmarket.com: Toplu alım seçenekleri ve ödeme kolaylıkları
Satın Alma Linkleri:
Sonuç
25mm Ortak Anot Kırmızı 7-Segment Display, elektronik projelerinizde sayısal verileri görselleştirmek için güvenilir, ekonomik ve kullanımı kolay bir çözümdür. 25mm’lik ekran boyutu, yüksek parlaklıkta kırmızı LED’leri ve ortak anot konfigürasyonu, bu display’i dijital saatlerden endüstriyel göstergelere kadar geniş bir yelpazede ideal kılar. Arduino ve diğer mikrodenetleyicilerle kolay entegrasyonu sayesinde hem yeni başlayanlar hem de deneyimli maker’lar için mükemmel bir seçimdir. Hemen satın alın ve projelerinize netlik katın!
Etiketler: 25mm 7-segment display, ortak anot kırmızı, kırmızı LED ekran, Arduino projeleri, dijital gösterge, 25mm LED display, elektronik komponent fiyatları.
