Genel Tanım:

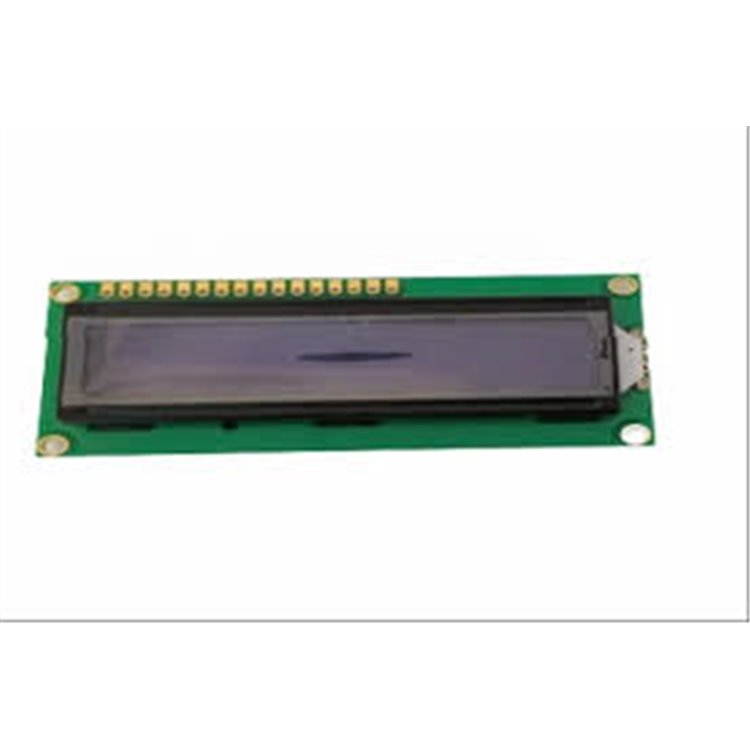

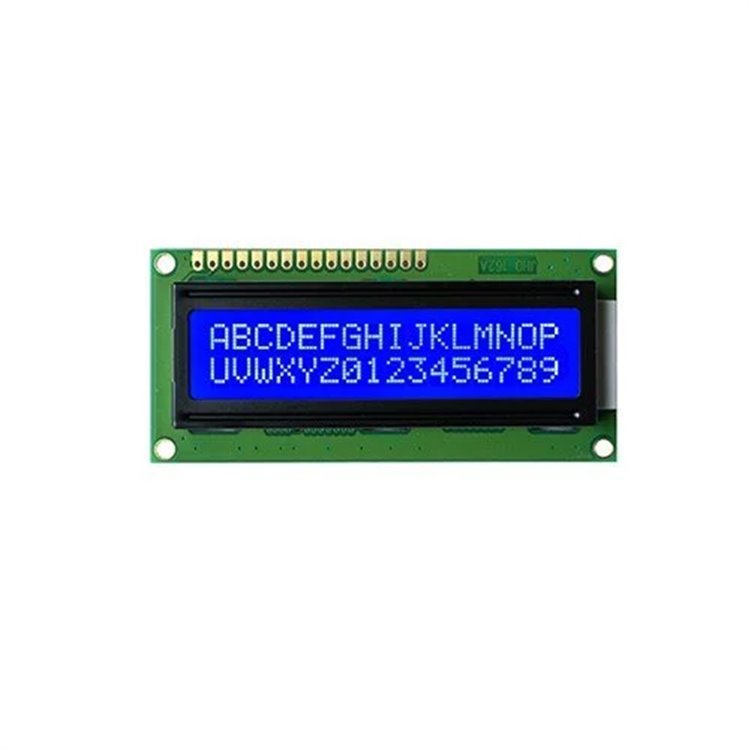

JHD162G Blue Jumbo 2x16 LCD, Jing Hwa Display (JHD) tarafından üretilen, 16x2 (16 karakter, 2 satır) alfanümerik LCD ekran modülüdür. Mavi arka ışık ve beyaz karakterler sunar, jumbo (büyük) karakter tasarımıyla yüksek okunabilirlik sağlar. SPLC780D kontrolcüsü (HD44780 uyumlu) kullanır, bu da Arduino, PIC12F1840, 8051, AVR, ARM gibi mikrodenetleyicilerle kolay entegrasyon imkanı tanır. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS, IRF540 MOSFET, 2K Bourns 3296 trimpot, ve SN74HC573N gibi bileşenlerle entegre devrelerde veri göstergesi olarak kullanılır. Delikli montaj (through-hole) pinleriyle PCB veya breadboard uygulamalarına uygundur. Mavi arka ışık, özellikle düşük ışık koşullarında estetik ve işlevsel bir görünüm sağlar.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Model: JHD162G (Mavi arka ışık, jumbo karakter).
-
Ekran: 16x2 (16 karakter x 2 satır).
-
Kontrolcü: SPLC780D (HD44780 uyumlu).
-
Çalışma Voltajı: 4.7 V ila 5.3 V (tipik 5 V DC).
-
Akım Tüketimi:
-
Arayüz: 4-bit veya 8-bit paralel (4-bit modda 7 G/Ç pini yeterlidir).
-
Karakter Matrisi: 5x8 piksel (her karakter için).
-
Sürücü Görev Oranı: 1/16.
-
Görüntüleme Alanı (VA): ~106.0 mm x 24.0 mm.
-
Karakter Boyutu: 4.84 mm x 9.66 mm (jumbo, büyük karakter).
-
Fiziksel Özellikler:
-

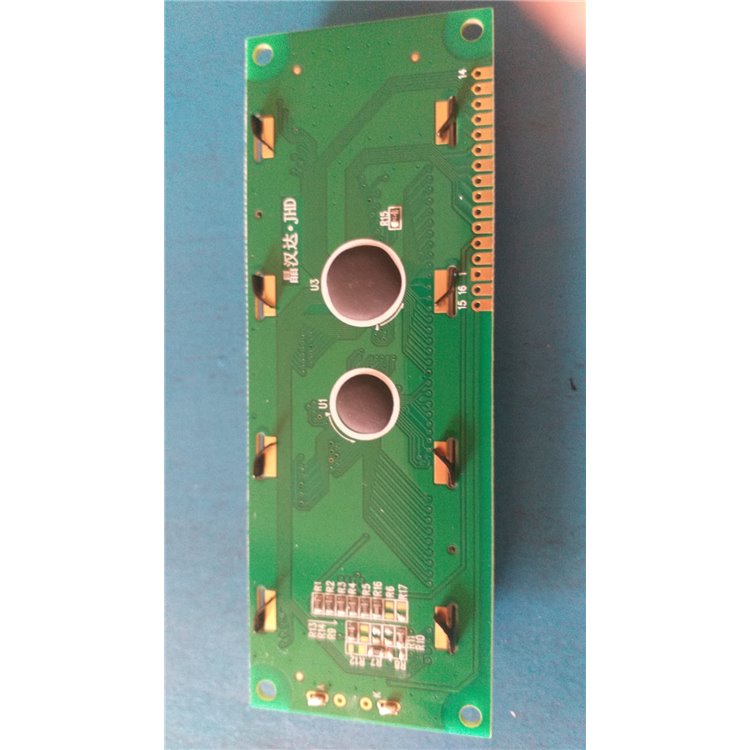

Paket Tipi: 16x2 LCD modül, delikli montaj pinleri.
-
Boyutlar:
-
Dış Ölçüler: 122.0 mm x 44.0 mm x 14.0 mm (U x G x Y, modele bağlı).
-
Görüntüleme Alanı: ~106.0 mm x 24.0 mm.
-
Pin Sayısı: 16 pin (through-hole, 2.54 mm aralık).
-
Malzeme:
-
Ekran: STN (Super-Twisted Nematic), mavi arka ışık, beyaz karakterler.
-
Gövde: Plastik çerçeve, metal sabitleme delikleri.
-
Pinler: Kalay kaplı bakır.
-
Arka Işık: Mavi LED (yüksek kontrast, gece görünürlüğü).
-
Ağırlık: Yaklaşık 50-60 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: 0°C ila +50°C.
-
Depolama Sıcaklık Aralığı: -10°C ila +60°C.
-
RoHS Uyumluluğu: Evet, Pb-free.
-
Görüş Açısı: 6 saat yönünde, geniş görüş açısı.
-
Performans Özellikleri:
-
Ekran Tipi: Alfanümerik, harfler, sayılar ve özel karakterler.
-
Arka Işık: Mavi, yüksek kontrastlı beyaz karakterler (kontrast ayarı için pin 3).
-
Kontrol:
-
4-bit/8-bit paralel arayüz, HD44780 komut seti.
-
Komutlar: İmleç konumu, ekran temizleme, karakter yazma, özel karakter oluşturma.
-
Özellikler:
-
Jumbo karakterler, uzak mesafeden yüksek okunabilirlik.
-
HD44780 uyumlu kontrolcü, Arduino LiquidCrystal kütüphanesiyle kolay programlama.
-
I2C adaptörü (PCF8574) ile 2 pinli kontrol mümkün.
-
Uyumluluk: Arduino, PIC, AVR, 8051, Raspberry Pi, STM32 ile çalışır.
Pin Düzeni:
-
Pin 1 (V_SS): Toprak (GND).
-
Pin 2 (V_DD): Besleme voltajı (5 V).
-
Pin 3 (V_0): Kontrast ayarı (potansiyometre ile, örn. 2K Bourns 3296).
-
Pin 4 (RS): Register Select (0: komut, 1: veri).
-
Pin 5 (R/W): Read/Write (genelde GND’ye bağlanır, yazma modu).
-
Pin 6 (E): Enable (veri aktarımı için).
-
Pin 7-14 (D0-D7): Veri hatları (4-bit için D4-D7 kullanılır).
-
Pin 15 (A): Arka ışık anodu (+5 V).
-
Pin 16 (K): Arka ışık katodu (GND veya akım sınırlama direnci ile).
Uygulama Alanları:
-
Mikrodenetleyici Projeleri: PIC12F1840 ile sensör verisi (sıcaklık, nem) göstergesi.
-
Seri İletişim: DS1034-9M D-Sub veya DS1013-20R ile veri aktarımı.
-
Güç Kontrolü: OMRON G5LB-14 ve IRF540 ile durum göstergesi.
-
SMPS Sistemleri: TOP224YN ile voltaj/akım bilgisi.
-
Ayar Devreleri: 2K Bourns 3296 ile kontrast veya kalibrasyon.
-
Veri Saklama: SN74HC573N ile veri yolu kontrolü ve ekran güncelleme.
-
Endüstriyel ve Hobi: Arduino projeleri, otomasyon, öğrenci deneyleri.
Avantajları:
-
Yüksek Görünürlük: Mavi arka ışık, beyaz karakterler, düşük ışıkta ve gece mükemmel okunabilirlik.
-
Büyük Karakterler: Jumbo tasarım, uzak mesafeden okuma kolaylığı.
-
Kolay Entegrasyon: HD44780 uyumluluğu, Arduino kütüphaneleriyle basit kullanım.
-
Esnek Arayüz: 4-bit/8-bit veya I2C seçenekleri.
-
Estetik: Mavi arka ışık, profesyonel ve modern görünüm.
