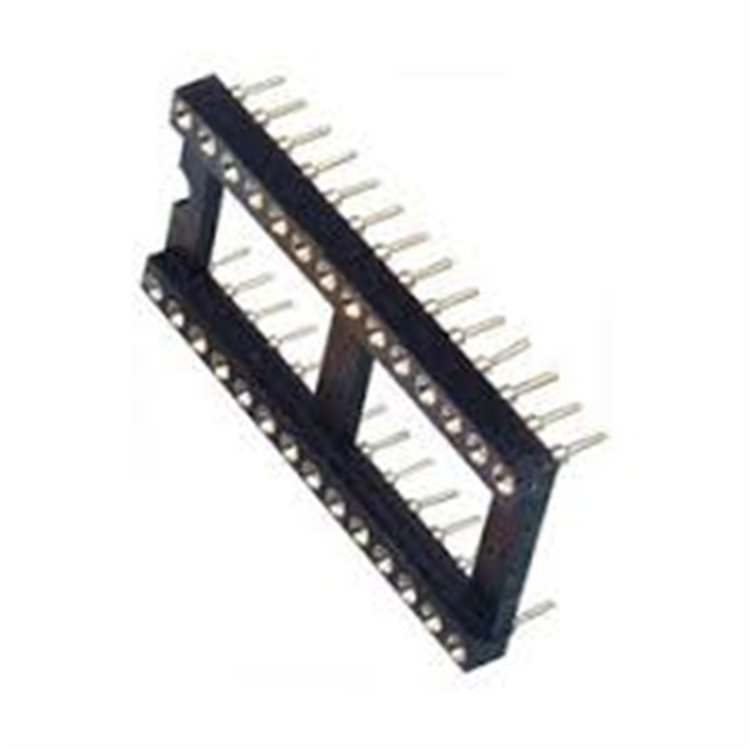

32 PİN PRCC SOKET - DELTASET ELEKTRONİK

32 Lİ PRECİSİON ENTEGRE SOKET - UYGUN FİYAT

* * * * * *

Ürün Kodu 18112335

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

32 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

32 PİN CONNFLY PRECİSİON ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

1X32 PRECİSİON DİŞİ HEADER CONNFLY - DELTASET ELEKTRONİK

DIN-32 32 D-332-MRT 2X16 DİŞİ KONNEKTÖR - DELTASET ELEKTRONİK

HTS320 M3 20MM PLASTİK DİŞİ-ERKEK DİSTANS - DELTASET ELEKTRONİK

HTP-320 M3-20MM DİŞİ-DİŞİ NYLON DİSTANS - DELTASET ELEKTRONİK

HTS325 25MM PLASTİK DİŞİ-ERKEK DİSTANS - DELTASET ELEKTRONİK

DS1120-01 DIN41612 32-PİN KONEKTÖR - DELTASET ELEKTRONİK

14 LÜ 180° KİLİTSİZ ERKEK IDC KONNEKTÖR - DELTASET ELEKTRONİK

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

9 LU D-SUP KAPAK - DELTASET ELEKTRONİK

15 PİN D-SUB KAPAK - DELTASET ELEKTRONİK

DS1120-01 - DELTASET ELEKTRONİK

6 PİN ENTEGRE SOKETİ – DIP IC SOKET, 2.54MM ADIM – DELTASET ELEKTRONİK

8 PİN 2.54MM CONNFLY DIP SOKET - DELTASET ELEKTRONİK

32 Preci-Dip 2.54mm Pitch Soket

32 PİN PRCC SOKET

32 Pin PLCC Soket Özellikleri

Genel Tanım:
32 pin PLCC (Plastic Leaded Chip Carrier) soket, entegre devrelerin (IC) kolayca takılıp çıkarılmasını sağlayan bir bileşendir. HC49S kristal osilatörler gibi düşük pin sayılı bileşenlerle doğrudan uyumlu değildir, ancak mikrodenetleyiciler, EPROM’lar (örn. M27C512) veya diğer PLCC paketli IC’ler için kullanılır. 32 pin PLCC soket, genellikle 4x8 pin düzenine sahip kare bir yapıdadır ve delikli (through-hole) veya yüzey montaj (SMD) tiplerinde bulunur. Prototip devrelerde, testlerde ve üretimde IC’lerin değiştirilmesini kolaylaştırarak kart hasarını önler.

Teknik Özellikler:

Elektriksel Özellikler:
- Pin Sayısı: 32 (2x9 ve 2x7 düzeninde, 4 kenarda eşit dağıtılmış).
- Pin Aralığı (Pitch): 1.27 mm (0.05").
- Kontak Direnci: Tipik olarak ≤30 mΩ.
- Yalıtım Direnci: Minimum 1000 MΩ (500 VDC’de).
- Dielektrik Dayanımı: 500 VAC (1 dakika).
- Akım Kapasitesi: Pin başına 1 A (maksimum).
- Voltaj Dayanımı: 250 V (maksimum).
Fiziksel Özellikler:
- Paket Tipi: PLCC soket (kare, açık veya kapalı çerçeve).
- Boyutlar:
  - Dış: Yaklaşık 20.71 mm x 18.15 mm (0.82" x 0.71").
  - İç: Yaklaşık 14.74 mm x 12.0 mm (0.58" x 0.47").
- Yükseklik:
  - Through-hole: 8.1 mm (kart üstü).
  - SMD: 4.62 mm (kart üstü).
- Malzeme:
  - Gövde: Yüksek sıcaklığa dayanıklı plastik (PBT veya PPS).
  - Kontaklar: Kalay kaplı fosfor bronz veya bakır alaşımı.
- Montaj Tipi:
  - Delikli montaj (through-hole, solder tail).
  - Yüzey montaj (SMD, solder).
- Ağırlık: Yaklaşık 2-3 gram (paket tipine bağlı).
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +125°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (SMD modeller için).
- RoHS Uyumluluğu: Evet, Pb-free modeller mevcut.
Fonksiyonel Özellikler:
- Çerçeve Tipi: Açık (open frame) veya kapalı (closed frame).
- Kontak Tipi: Çift taraflı, güvenilir bağlantı için dual wipe veya hassas kontaklar.
- IC Çıkarma: PUL-200 gibi evrensel çıkarma araçlarıyla kolayca çıkarılabilir.
- Şok ve Titreşim Dayanımı: 32 pin için opsiyonel tutma klipsi (EMC modellerinde).
- Uyumluluk: JEDEC standartlarına uygun PLCC paketli IC’ler (örn. AT89C4051, PIC16F77).

Uygulama Alanları:

Mikrodenetleyici Sistemleri: PLCC paketli mikrodenetleyiciler (örn. AT89C4051) için.
Bellek Devreleri: EPROM veya Flash IC’ler (örn. M27C512) için test ve prototip.
Endüstriyel Kontrol: PLC’ler, sensör arayüzleri ve kontrol modülleri.
Eğitim ve Prototip: Arduino, PIC veya 8051 tabanlı projelerde IC değişimi.
Onarım ve Test: Eski sistemlerin (örn. BIOS, XT anakartlar) bakımı ve testleri.

Avantajları:

Kolay Değişim: IC’lerin lehimlemesiz takılıp çıkarılmasını sağlar.
Kart Koruması: Prototip kartlarda hasar riskini azaltır.
Kompakt Tasarım: 1.27 mm pin aralığı, yer tasarrufu sağlar.
Geniş Uyumluluk: JEDEC uyumlu PLCC IC’lerle çalışır.
Dayanıklılık: Yüksek sıcaklık ve titreşime dayanıklı malzeme.

Satın Alma Bilgileri:
32 pin PLCC soketi temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
