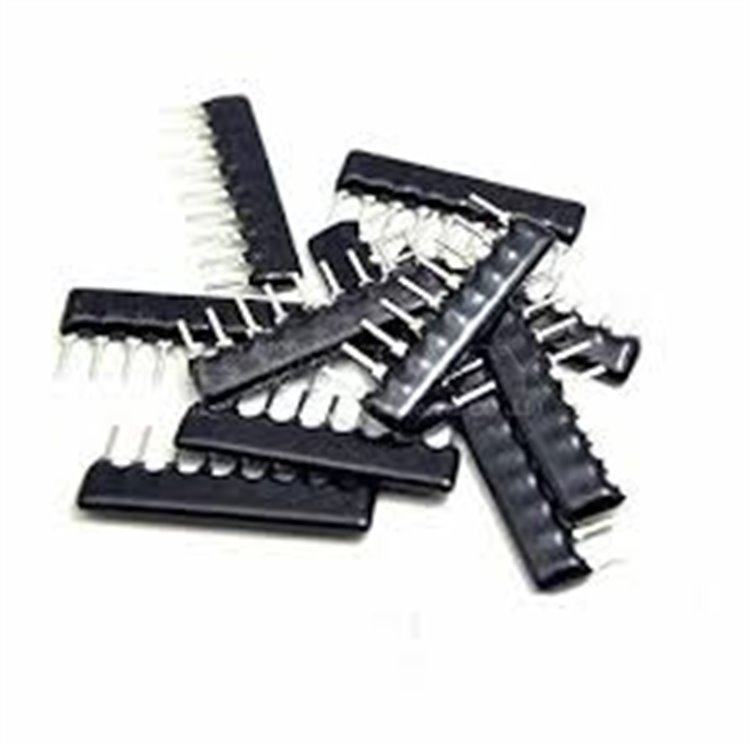

330 Ohm 4+1 Sıra Direnç’in Temel Özellikleri
-
Direnç Değeri: Her bir direnç 330 Ohm, LED devreleri için ideal.
-
Konfigürasyon: 4+1 (4 izole direnç, 1 ortak uç – bussed), 5 pinli SIL/SIP paket.
-
Güç Değeri: Genellikle 1/8W (0.125W) veya 0.8W toplam paket gücü (üreticiye bağlı).
-
Tolerans: ±5%, standart uygulamalar için yeterli hassasiyet.
-
Kompakt Tasarım: Tek bir SIL pakette 4 direnç, breadboard ve PCB’de yer tasarrufu.
-
Ortak Uç (Bussed): Pin 5 (genellikle siyah nokta ile işaretli) tüm dirençler için ortak bağlantı noktası.
-
Dayanıklılık: Maksimum 200V-250V çalışma voltajı, sağlam performans.
Kullanım Alanları
330 Ohm 4+1 Sıra Direnç, şu uygulamalarda öne çıkar:
-
LED Akım Sınırlama: LED dizilerinde akımı düzenlemek için (ör. 10 LED’li bargraph ekranlar).
-
Pull-Down Dirençleri: DIP anahtarlar ve dijital giriş pinlerinde sinyal sabitleme.
-
Dijital Devreler: Mikrodenetleyici tabanlı projelerde (Arduino, Raspberry Pi) sinyal yönlendirme.
-
Prototip Geliştirme: Breadboard projelerinde hızlı ve düzenli bağlantılar.
-
Elektronik Eğitim: Hobi projeleri ve öğrenme kitlerinde kullanım.
Teknik Özellikler
|
|
|
|
|
Ağ Direnci (Network Resistor)
|
|
|
|
|
|
4+1 (Bussed, 4 direnç + ortak uç)
|
|
|
SIL/SIP-5 (5 pin, 2.54mm pin aralığı)
|
|
|
0.125W (1/8W) direnç başına veya 0.8W toplam (üreticiye bağlı)
|
|
|
|
|
|
|
|
|
|
|
|
12.7 x 2.5 x 5 mm (SIL-5)
|
Kaynak: SparkFun, Newark Electronics, Amazon (uxcell)
Neden 330 Ohm 4+1 Sıra Direnç?
330 Ohm 4+1 Sıra Direnç, kompaktlık, kolay montaj ve çok yönlülük sunar. Bussed tasarımı, birden fazla direnci tek bir ortak uca bağlayarak devre düzenini sadeleştirir. Özellikle LED’lerle çalışırken (ör. 10 LED için 2 ağ direnci, 10 ayrı direnç yerine) zaman ve yer tasarrufu sağlar. 330 Ohm değeri, 3.3V ve 5V sistemlerde LED akım sınırlama için standart bir seçimdir. SIL-5 kılıfı, hem breadboard hem de PCB tasarımlarında kolayca kullanılır. Düşük güç tüketimi ve sağlam yapısı, hobi ve endüstriyel projeler için idealdir.
330 Ohm 4+1 Sıra Direnç’i Nasıl Kullanırım?
En iyi performansı elde etmek için:
-
Pin Bağlantılarını Kontrol Edin: 5 pinli SIL paketinde pin 5 (siyah nokta ile işaretli) ortak uçtur; diğer 4 pin ayrı direnç girişleridir. Veri sayfasını inceleyin.
-
LED Devreleri: Her bir direnci bir LED’in katot veya anot ucuna bağlayın; ortak pini GND veya Vcc’ye bağlayın (devre tasarımına göre).
-
Pull-Down Uygulamaları: Ortak pini GND’ye, diğer pinleri dijital girişlere bağlayarak sinyal sabitleyin.
-
Güç Sınırları: Direnç başına 0.125W’ı aşmayın; yüksek akım için güç hesaplamalarını yapın.
-
Montaj: Breadboard’da pin aralığı 2.54mm olduğundan doğrudan uyumludur; PCB’de lehimleme için uygun pad düzeni kullanın.
Sıkça Sorulan Sorular (SSS)
S: 330 Ohm 4+1 sıra direnç ile ayrı 330 Ohm dirençler arasındaki fark nedir?
C: 4+1 sıra direnç, 4 ayrı direnci tek bir ortak uca bağlar ve tek bir SIL pakette sunar, böylece yer tasarrufu sağlar ve montajı hızlandırır. Ayrı dirençler daha esnek ancak daha fazla yer kaplar.
S: Bu direnç LED’lerle kullanılabilir mi?
C: Evet, 330 Ohm değeri 3.3V ve 5V sistemlerde LED akım sınırlama için uygundur. Tipik olarak 10-20mA LED akımı için idealdir.
S: Veri sayfasını nereden bulurum?
C: Üreticiye (ör. Yageo, Bourns) veya distribütörlere (Mouser, DigiKey) bağlı olarak veri sayfasını indirebilirsiniz.
330 Ohm 4+1 Sıra Direnç Satın Alma
Bu ağ direncini güvenilir bir kaynaktan temin etmek için Deltaset Elektronik’i öneriyoruz. Hızlı teslimat ve kaliteli bileşenler için:
Hemen sipariş verin ve elektronik projelerinizi daha düzenli hale getirin!
İlgili Anahtar Kelimeler: 330 Ohm sıra direnç, 4+1 ağ direnci, SIL network resistor, LED direnci, pull-down direnç, Türkiye elektronik bileşen.
Öneri: Deltaset Elektronik
330 Ohm 4+1 Sıra Direnç (Network Resistor)’ü satın almak için Deltaset Elektronik’i öneririm. Türkiye’de güvenilir bir elektronik bileşen tedarikçisi olan Deltaset, uygun fiyatlar ve hızlı teslimat sunar.
