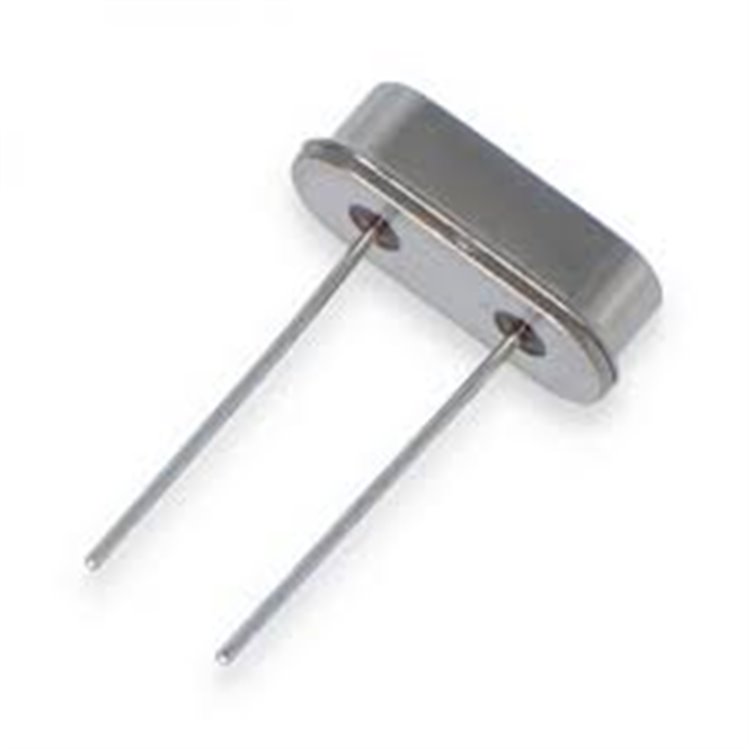

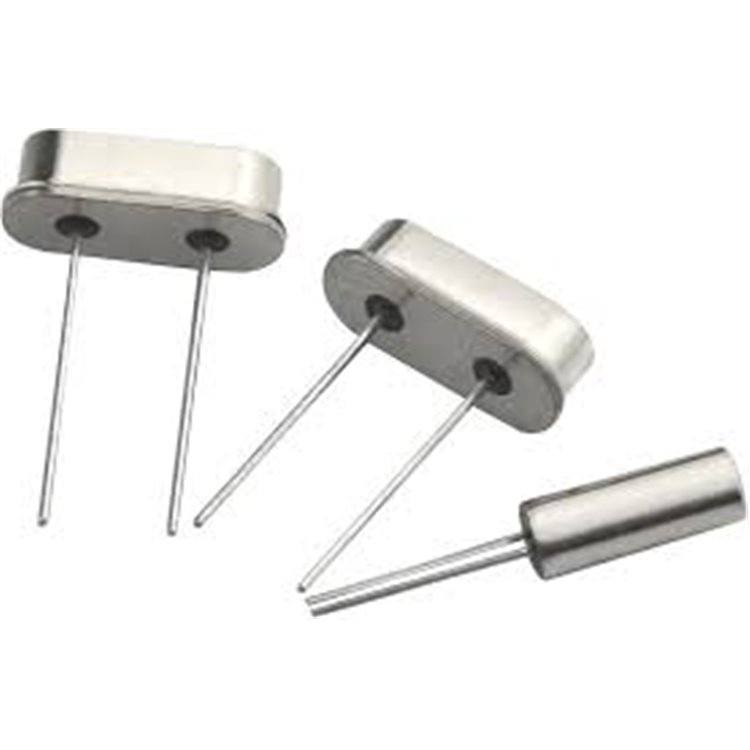

4.9152 MHz HC-49S Kristal Osilatör

DELTASET ELEKTRONİKÜrün Genel Bakış
4.9152 MHz HC-49S kristal osilatör, yüksek hassasiyetli zamanlama ve frekans referansı sağlamak için tasarlanmış pasif bir elektronik bileşendir ve HC-49S (THT) paketinde sunulur. Kuartz kristal tabanlı bu osilatör, ±30ppm frekans toleransı ve 20pF yük kapasitansı ile mikrodenetleyiciler, UART tabanlı seri iletişim sistemleri (ör. RS-232, RS-485) ve diğer hassas zamanlama gerektiren uygulamalarda stabil frekans üretimi sağlar. 80 ohm eşdeğer seri direnç (ESR) ve 100µW ila 1mW önerilen sürücü seviyesi, düşük güç tüketimi ve yüksek güvenilirlik sunar. -20°C ila +70°C çalışma sıcaklığı aralığı, endüstriyel ve tüketici elektroniği uygulamaları için uygundur. HC-49S paketi, delikten geçiş montajına uygun olup breadboard ve prototip kartlarla kolay entegrasyon sağlar. 4.9152 MHz frekansı, 9600 baud gibi standart UART hızları için optimize edilmiştir, bu da seri iletişimde düşük hata oranı sağlar. Deltaset Elektronik, orijinal 4.9152 MHz HC-49S kristal osilatörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

• Frekans: 4.9152 MHz
• Frekans Toleransı: ±30ppm (25°C’de)
• Yük Kapasitansı (CL): 20pF
• Eşdeğer Seri Direnç (ESR): 80 ohm (maksimum)
• Sürücü Seviyesi: 100µW - 1mW (önerilen)
• Frekans Stabilitesi: ±50ppm
• Çalışma Modu: Temel (Fundamental)
• Şant Kapasitansı (C0): 5pF - 7pF
• Yaşlanma: ±3ppm/yıl ila ±5ppm/yıl
• Çalışma Sıcaklığı: -20°C ila +70°C
• Depolama Sıcaklığı: -40°C ila +85°C
• Montaj Tipi: Delikten geçiş (Through Hole)
• Paket Tipi: HC-49S (2-pin)
• Boyutlar: Yaklaşık 11.5mm x 4.8mm x 3.68mm
• Pin Aralığı: 4.88mm
• Ağırlık: Yaklaşık 0.5g
• Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

• Pin 1: Kristal bağlantısı (X1)
• Pin 2: Kristal bağlantısı (X2)

• Yüksek Hassasiyet: ±30ppm tolerans, stabil frekans sağlar.
• UART Uyumluluğu: 4.9152 MHz, 9600 baud gibi seri iletişim hızları için optimize edilmiştir.
• Düşük Güç Tüketimi: 80 ohm ESR, enerji verimliliği sunar.
• Kompakt Tasarım: HC-49S paketi, prototip ve endüstriyel kartlara uygundur.
• Kolay Montaj: Delikten geçiş tasarımı, breadboard uyumluluğu sağlar.

• Mikrodenetleyici saat sinyalleri
• UART tabanlı seri iletişim sistemleri (ör. RS-232, RS-485)
• İletişim cihazları (modemler, alıcı-vericiler)
• Tüketici elektroniği (ses sistemleri, kontrol kartları)
• Endüstriyel otomasyon sistemleri

• DigiKey: 1,000 adet stokta (ECS-49-20-5PX, 20pF), hemen kargoya verilir.
• Mouser: 985 adet stokta (ECS-49-20-5PX, 20pF), hemen kargoya verilir.
• Farnell: 500 adet stokta (4.9152 MHz, 20pF), 3-14 iş günü teslimat.
• Newark: Stokta, aynı gün kargoya verilir.
  Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.

• Stok Kodu: 4M9152-HC49S-DLT
• Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
• Ödeme Seçenekleri: Havale, EFT.
