,HC-49S Kristal Osilator

5 MHz HC49S Kristal Özellikleri

Genel Tanım:

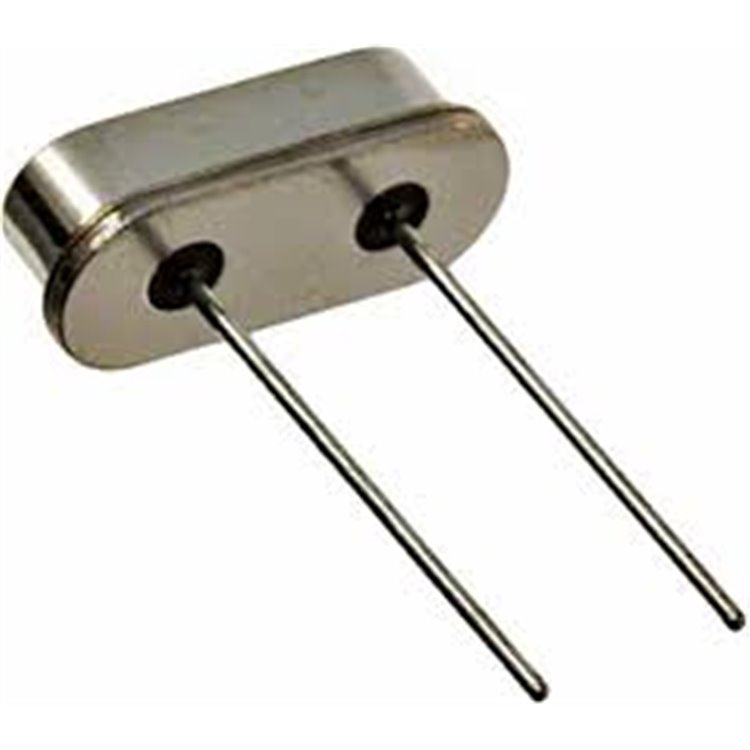

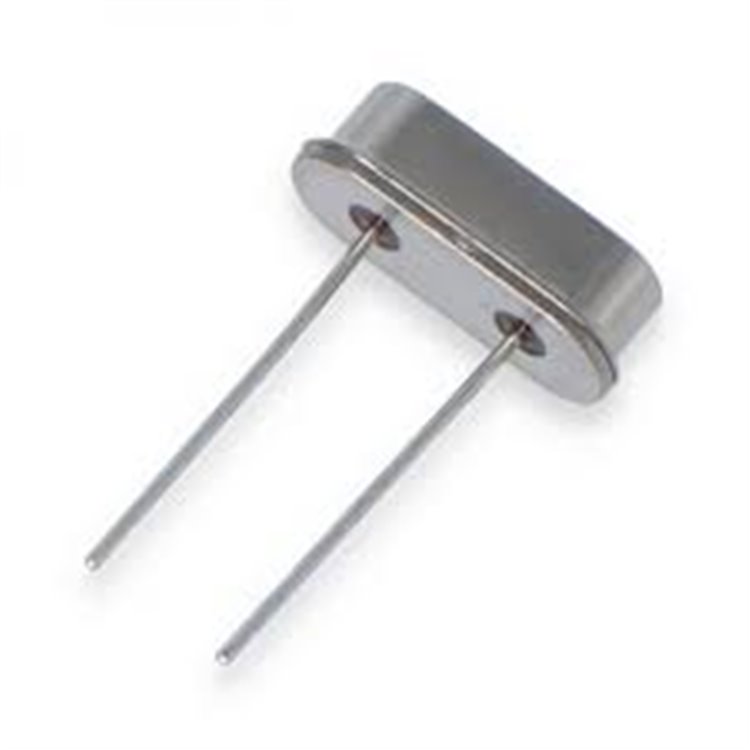

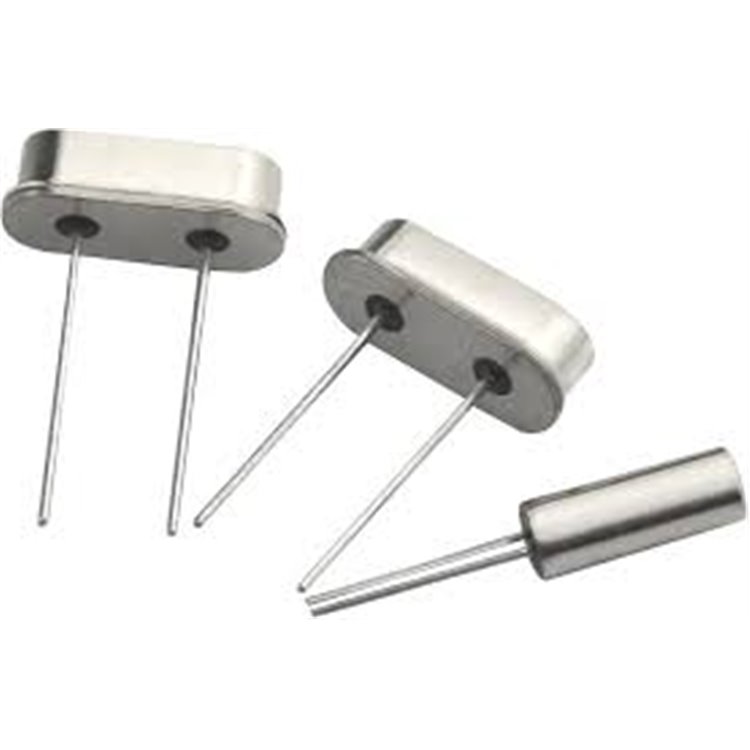

5 MHz HC49S kristal, düşük profilli, iki pinli bir kuvars kristal osilatördür ve HC49S (kısa boy) paketinde sunulur. Mikrodenetleyiciler, mikroişlemciler ve zamanlama devreleri için hassas saat sinyali üretmek amacıyla kullanılır. 5 MHz frekansı, düşük-orta hızlı mikrodenetleyici uygulamaları, seri iletişim ve genel amaçlı kontrol sistemleri için uygundur. HC49S paketi, delikli montaj (through-hole) için tasarlanmıştır ve kompakt boyutuyla prototip, endüstriyel ve hobi uygulamalarında yaygın olarak tercih edilir.

Teknik Özellikler:

Elektriksel Özellikler:
- Frekans: 5 MHz (temel mod, fundamental mode).
- Frekans Toleransı: ±20 ppm ila ±50 ppm (25°C’de, üreticiye bağlı).
- Frekans Kararlılığı: ±30 ppm ila ±50 ppm (-20°C ila +70°C).
- Yük Kapasitansı: 12 pF ila 32 pF (tipik, 20 pF önerilir).
- Eşdeğer Seri Direnç (ESR): 50 Ω ila 80 Ω (maksimum, 5 MHz için).
- Sürücü Seviyesi: 100 µW (tipik), maksimum 1 mW.
- Yaşlanma Oranı: ±5 ppm/yıl (ilk yıl, 25°C’de).
Fiziksel Özellikler:
- Paket Tipi: HC49S (kısa boy, düşük profilli, 2-pin).
- Boyutlar: Yaklaşık 11.5 mm x 4.8 mm x 3.8 mm (U x G x Y).
- Pin Sayısı: 2.
- Montaj Tipi: Delikli montaj (through-hole), PCB tasarımları için uygun.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -20°C ila +70°C (standart), -40°C ila +85°C (genişletilmiş).
- Depolama Sıcaklık Aralığı: -55°C ila +125°C.
- RoHS Uyumluluğu: Evet, Pb-free modeller mevcut.
Performans Özellikleri:
- Osilasyon Modu: Temel (fundamental), düşük-orta frekanslı uygulamalar için uygun.
- Kapasitör Gereksinimi: 18 pF ila 22 pF eşleşen yük kapasitörleri önerilir.
- Kararlılık: Düşük ESR ve ±20 ppm tolerans, güvenilir saat sinyali sağlar.

Uygulama Alanları:

Mikrodenetleyici Sistemleri: PIC, AVR, 8051 gibi mikrodenetleyiciler için saat sinyali (örn. PIC12F1840, AT89C4051).
Seri İletişim: UART, SPI, I²C gibi düşük-orta hızlı iletişim arayüzleri.
Saat ve Zamanlayıcı Devreleri: Gerçek zamanlı saatlar (RTC), zamanlayıcı modülleri.
Endüstriyel Kontrol: Sensör arayüzleri, basit otomasyon sistemleri.
Eğitim ve Prototip: Arduino, breadboard projeleri ve hobi uygulamaları.

Avantajları:

Kompakt Tasarım: HC49S paketi, yer kısıtlamalı devreler için uygun.
Düşük Maliyet: Yaygın ve ekonomik bir kristal osilatör.
Kolay Montaj: Delikli montaj, prototip ve manuel lehimleme için ideal.
Geniş Uyumluluk: Çoğu mikrodenetleyici ve lojik devreyle çalışır.
Kararlılık: ±20 ppm tolerans, genel uygulamalar için yeterli hassasiyet.
