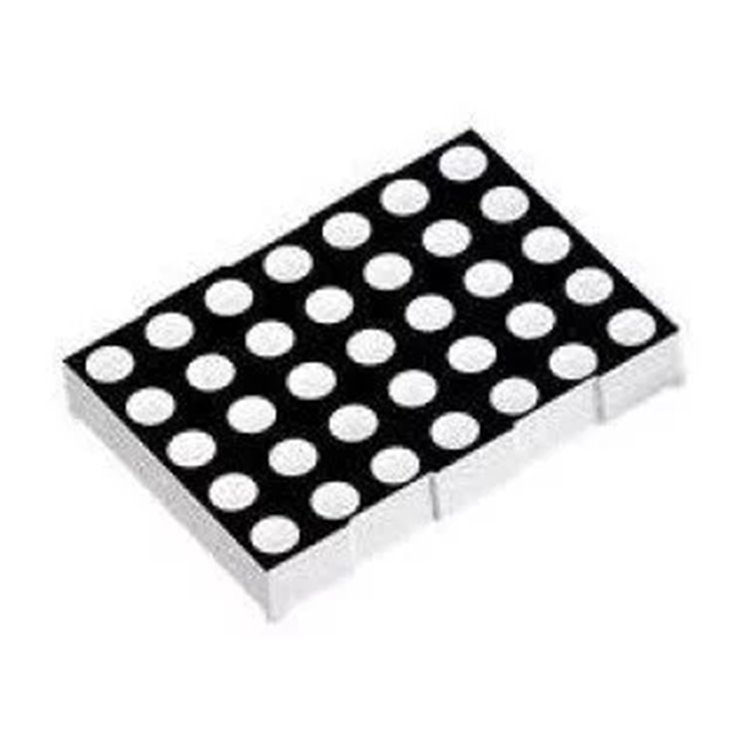

ELM-2081EWA, Everlight Electronics tarafından üretilen 7x5 dot matrix LED ekran modülüdür. 37.65mm x 53mm boyutlarında, kırmızı renkli (627nm) ve 2V ileri voltaj ile alfanümerik karakter gösterimi için tasarlanmıştır. 8mcd parlaklık, düşük güç tüketimi ve kolay arayüz, endüstriyel göstergeler, sayaçlar ve bilgi ekranları için uygundur. Ortak anot yapıya sahiptir ve mikrodenetleyicilerle (ör. Arduino) kullanılabilir.
Özellikler
-
Matris Yapısı: 7x5 (35 nokta, tek karakter).
-
Renk: Kırmızı (GaAsP/GaP, 627nm).
-
İleri Voltaj (VF): 2V (tipik, her LED).
-
Parlaklık: 8mcd (tipik).
-
Boyutlar: 37.65mm x 53mm, 4mm nokta çapı.
-
Kılıf: Delik içi montaj, gri yüzey, beyaz noktalar.
-
Bağlantı: Ortak anot (common anode).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
Kullanım Alanları
-
Endüstriyel kontrol panelleri ve göstergeler.
-
Sayaçlar ve saatler.
-
Alfanümerik bilgi ekranları (ör. asansör, toplu taşıma).
-
Eğitim amaçlı mikrodenetleyici projeleri (Arduino, PIC).
Teknik Özellikler
Kaynak: Everlight ELM-2081EWA Veri Sayfası
Neden ELM-2081EWA?
Kompakt 7x5 matris, 8mcd parlaklık ve düşük güç tüketimi ile alfanümerik gösterimde etkili. Ortak anot yapı, mikrodenetleyici tabanlı devrelerde kolay kontrol sağlar. Dayanıklı tasarım, endüstriyel ortamlarda güvenilirdir. 4mm nokta çapı, okunabilirliği artırır.
Nasıl Kullanılır?
-
Pin Bağlantıları: 12 pin (7 satır, 5 sütun; veri sayfası kontrolü).
-
Sürücü: MAX7219 veya 74HC595 gibi sürücü IC’lerle kontrol önerilir.
-
Besleme: Her LED için 2V, 20mA; seri direnç (ör. 330Ω
@5V
) kullanın.
-
Montaj: Delik içi, lehimleme <260°C, 10s.
-
Programlama: Arduino için Parola veya MAX72xx kütüphaneleri kullanılabilir.
SSS
ELM-2081EWA vs TA20-11EWA?
ELM-2081EWA (Everlight, 8mcd); TA20-11EWA (Kingbright, 12mcd, benzer 7x5 kırmızı). TA20-11EWA daha parlak. Mikrodenetleyici ile kullanılabilir mi?
Evet, ortak anot yapı Arduino, PIC veya 8086 ile sürücü IC üzerinden kolayca kontrol edilir.
