6.40 MHZ HC-49/S-KRİSTAL - DELTASET ELEKTRONİK

TOPTAN KOMPONENT SATISI - UYGUN FİYAT

* * * * * *

Ürün Kodu 13111462

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

6.40MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

6.40 MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

14.745MHZ HC-49S SMD KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

100 MHZ KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

4.000 MHZ 3-PİN SERAMİK RESONATOR - DELTASET ELEKTRONİK

8.8672MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

18.432MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

3.58MHZ 2 PİN CERAMİC RESONATOR - DELTASET ELEKTRONİK

5.068 MHZ HC49U KRİSTAL - DELTASET ELEKTRONİK

16MHZ HC49U KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

2 MHZ KRİSTAL - DELTASET ELEKTRONİK

7.2MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

6 MHZ 2-PİN SERAMİK REZONATÖR - DELTASET ELEKTRONİK

8MHZ HC-49S KRİSTAL OSİLATÖR - DELTASET ELEKTRONİK

12 MHZ HC-49 KRİSTAL OSCİLLATOR THT - DELTASET ELEKTRONİK

6.40 MHz HC49S Kristal Özellikleri

Genel Tanım:

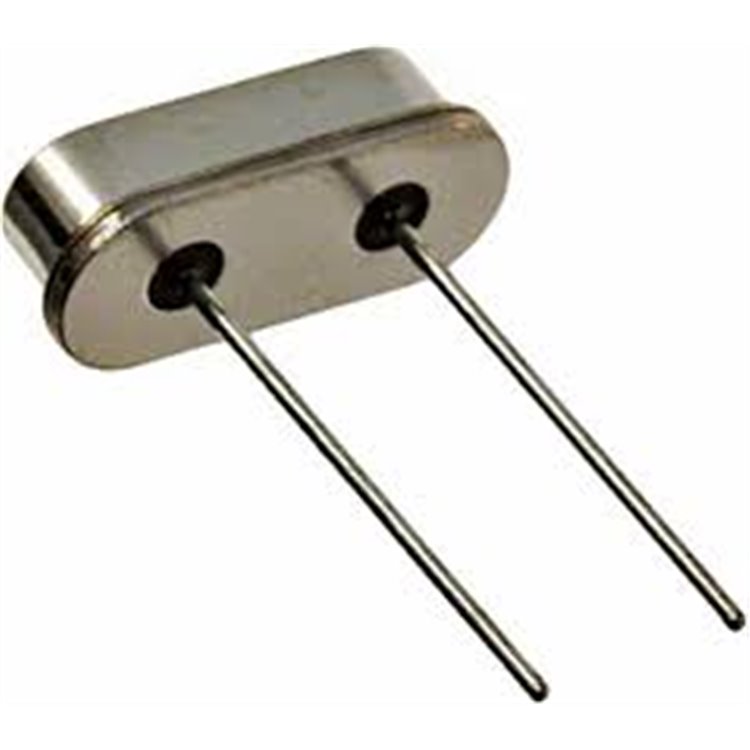

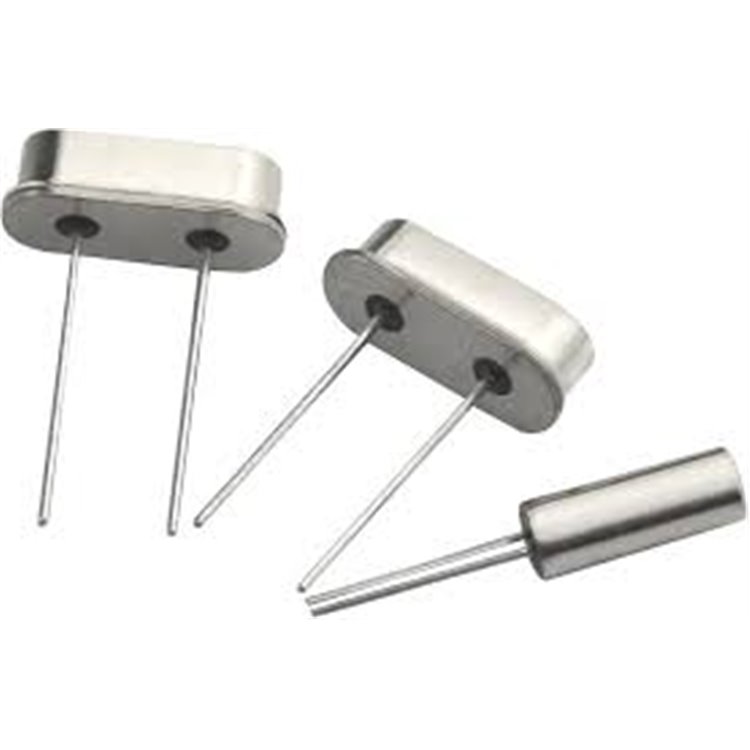

6.40 MHz HC49S kristal, düşük profilli, iki pinli bir kuvars kristal osilatördür ve HC49S (kısa boy) paketinde sunulur. Mikrodenetleyiciler, mikroişlemciler ve zamanlama devreleri için hassas saat sinyali üretmek amacıyla kullanılır. 6.40 MHz frekansı, standart mikrodenetleyici uygulamaları, seri iletişim ve düşük-orta hızlı kontrol sistemleri için uygundur. HC49S paketi, delikli montaj (through-hole) için tasarlanmıştır ve kompakt boyutuyla prototip, endüstriyel ve hobi uygulamalarında yaygın olarak tercih edilir.

Teknik Özellikler:

Elektriksel Özellikler:
- Frekans: 6.40 MHz (temel mod, fundamental mode).
- Frekans Toleransı: ±20 ppm ila ±50 ppm (25°C’de, üreticiye bağlı).
- Frekans Kararlılığı: ±30 ppm ila ±50 ppm (-20°C ila +70°C).
- Yük Kapasitansı: 12 pF ila 32 pF (tipik, 20 pF önerilir).
- Eşdeğer Seri Direnç (ESR): 60 Ω ila 100 Ω (maksimum, 6.40 MHz için).
- Sürücü Seviyesi: 100 µW (tipik), maksimum 1 mW.
- Yaşlanma Oranı: ±5 ppm/yıl (ilk yıl, 25°C’de).
Fiziksel Özellikler:
- Paket Tipi: HC49S (kısa boy, düşük profilli, 2-pin).
- Boyutlar: Yaklaşık 11.5 mm x 4.8 mm x 3.8 mm (U x G x Y).
- Pin Sayısı: 2.
- Montaj Tipi: Delikli montaj (through-hole), PCB tasarımları için uygun.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -20°C ila +70°C (standart), -40°C ila +85°C (genişletilmiş).
- Depolama Sıcaklık Aralığı: -55°C ila +125°C.
- RoHS Uyumluluğu: Evet, Pb-free modeller mevcut.
Performans Özellikleri:
- Osilasyon Modu: Temel (fundamental), düşük-orta frekanslı uygulamalar için uygun.
- Kapasitör Gereksinimi: 18 pF ila 22 pF eşleşen yük kapasitörleri önerilir.
- Kararlılık: Düşük ESR ve ±20 ppm tolerans, güvenilir saat sinyali sağlar.

Uygulama Alanları:

Mikrodenetleyici Sistemleri: PIC, AVR, 8051 gibi mikrodenetleyiciler için saat sinyali (örn. PIC12F1840, AT89C4051).
Seri İletişim: UART, SPI, I²C gibi düşük-orta hızlı iletişim arayüzleri.
Saat ve Zamanlayıcı Devreleri: Gerçek zamanlı saatlar (RTC), zamanlayıcı modülleri.
Endüstriyel Kontrol: Sensör arayüzleri, basit otomasyon sistemleri.
Eğitim ve Prototip: Arduino, breadboard projeleri ve hobi uygulamaları.

Avantajları:

Kompakt Tasarım: HC49S paketi, yer kısıtlamalı devreler için uygun.
Düşük Maliyet: Yaygın ve ekonomik bir kristal osilatör.
Kolay Montaj: Delikli montaj, prototip ve manuel lehimleme için ideal.
Geniş Uyumluluk: Çoğu mikrodenetleyici ve lojik devreyle çalışır.
Kararlılık: ±20 ppm tolerans, genel uygulamalar için yeterli hassasiyet.

Satın Alma Bilgileri:
6.40 MHz HC49S kristalini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
