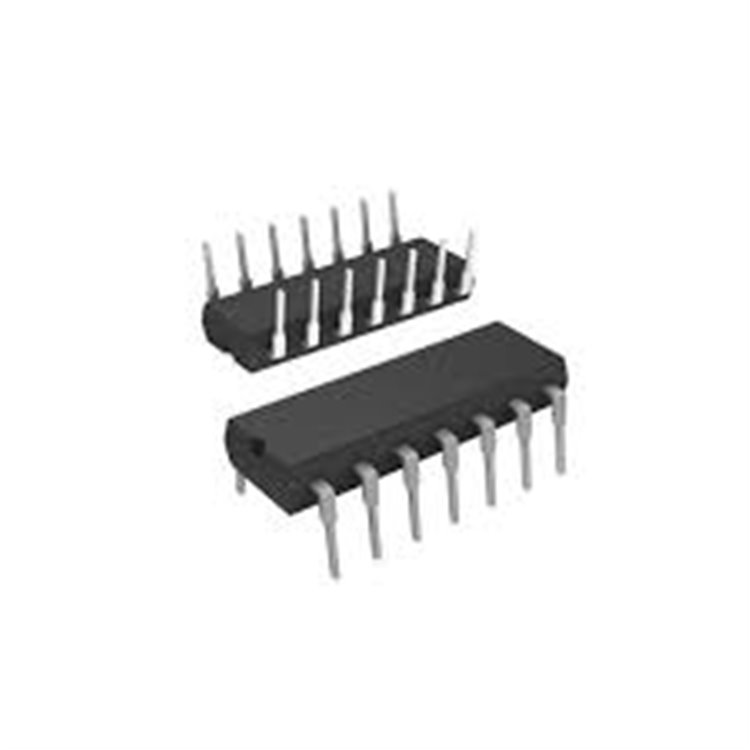

H1: 74HC02N DIP-14 NOR Kapısı – 4x2 Girişli Lojik Çözüm
74HC02N, Texas Instruments’ın yüksek hızlı CMOS (HC) lojik ailesine ait 4x2 girişli NOR kapısı entegre devresidir. DIP-14 kılıfta, 2V-6V besleme voltajı ve 25mA çıkış akımı ile dijital devreler, mikrodenetleyici arayüzleri ve lojik kontrol uygulamaları için tasarlanmıştır. Düşük güç tüketimi (1µA bekleme) ve yüksek hız (13ns yayılım gecikmesi), Arduino, PIC ve diğer 3.3V/5V sistemlerle uyumludur.
Özellikler
-
Kapı Sayısı: 4 adet 2-girişli NOR kapısı.
-
Besleme Voltajı: 2V ila 6V.
-
Çıkış Akımı: ±25mA (pin başına).
-
Yayılım Gecikmesi: 13ns (
@5V
, 50pF yük).
-
Güç Tüketimi: 1µA (bekleme, tipik).
-
Kılıf: DIP-14 (delik içi montaj, 19.3mm × 6.35mm).
-
Lojik Ailesi: HC (yüksek hızlı CMOS).
-
Giriş/Çıkış Seviyesi: CMOS uyumlu, TTL ile kısmi uyum.
Kullanım Alanları
-
Dijital lojik devreler (ör. osilatör, kapı tabanlı kontrol).
-
Mikrodenetleyici arayüzleri (Arduino, ESP32, PIC).
-
Sinyal işleme ve durum makineleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
I
<sub>
OH
</sub>
/I
<sub>
OL
</sub>
|
|
|
|
|
I
<sub>
CC
</sub>
(Bekleme)
|
|
|
|
|
|
|
|
|
|
|
Kaynak: Texas Instruments 74HC02N Veri Sayfası
Neden 74HC02N?
Yüksek hız (13ns), düşük güç tüketimi (1µA) ve geniş voltaj aralığı (2V-6V) ile lojik devrelerde güvenilir. DIP-14 kılıf, delik içi montaj ve prototip projeleri için uygundur. 4 NOR kapısı, esnek lojik tasarımlar (ör. NAND, OR türevi) sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları: 4 NOR için 8 giriş (A, B), 4 çıkış (Y), Vcc, GND (veri sayfası kontrolü).
-
Besleme: 2V-6V (tipik 3.3V/5V), GND bağlantısı.
-
Lojik İşlem: Y = NOT(A OR B); girişler CMOS seviyesinde olmalı.
-
Montaj: DIP-14 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı V<sub>CC</sub>+0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
74HC02N vs 74HCT02N?
HC, 2V-6V CMOS uyumlu; HCT, 4.5V-5.5V TTL uyumlu.
Arduino ile kullanılabilir mi?
Evet, 3.3V/5V besleme ile Arduino lojik devrelerinde uygundur.
