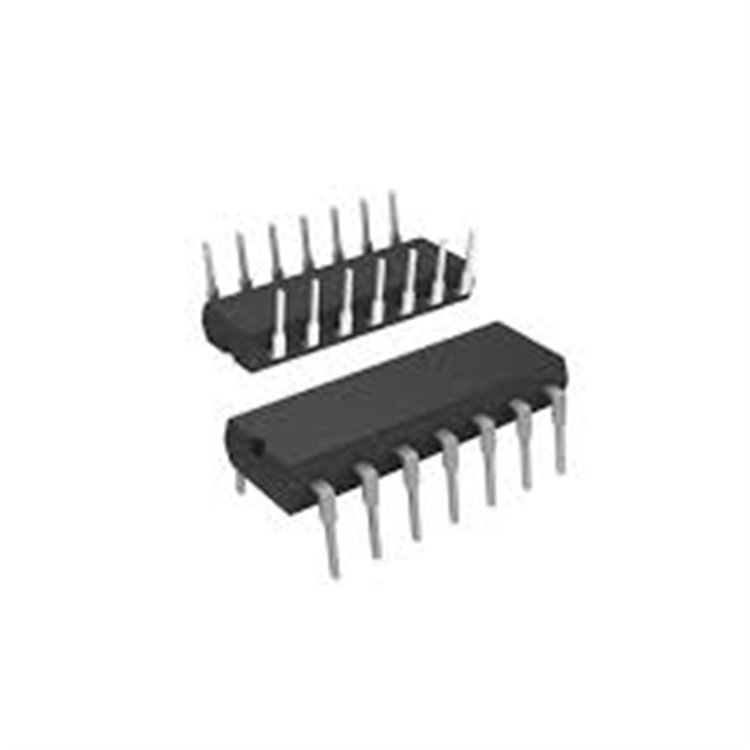

74HC132 DIP-14 QUAD NAND SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74HC132 DIP-14 4X 2-GİRİŞ NAND SCHMİTT 2-6V CMOS

* * * * * *

Ürün Kodu 344911013

Stok Kodu Stok Kodu: 74HC132-DIP14-DS50 | 74HC132 DIP-14 Quad 2-Giriş NAND Schmitt Trigger, 2-6V, CMOS. Gürültü bağışıklığı için ideal. DeltaSet Elektronik’ten orijinal ürün, yüksek stok, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC132D SOIC-14 - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74HC132 DIP-14 Quad NAND Schmitt Trigger - DELTASET ELEKTRONİK

IC 74HC132, For Power at Rs 22/piece in Mumbai | ID: 21513262797

74HC132 DIP-14 Quad 2-Input NAND Schmitt Trigger Entegresi - DeltaSet Elektronik

Ürün Özellikleri:

Üretici: Texas Instruments (SN74HC132N), NXP Semiconductors (74HC132N), veya eşdeğer markalar
Model: 74HC132
Stok Kodu: 74HC132-DIP14-DS50
Tip: Quad 2-Giriş NAND Kapısı, Schmitt Trigger Girişli
Lojik Ailesi: HC (High-Speed CMOS)
Fonksiyon: 4 adet 2-giriş NAND kapısı, Schmitt trigger ile gürültü bağışıklığı
Besleme Voltajı (VCC): 2V ~ 6V
Giriş/Çıkış Seviyeleri: CMOS/TTL uyumlu
Yayılım Gecikmesi (tPD): 21ns @ VCC=4.5V, CL=50pF (Texas Instruments); 20ns (NXP)
Çıkış Akımı: ±5.2mA @ VCC=4.5V
Statik Güç Tüketimi: 2µA (Max) @ VCC=6V, TA=25°C
Schmitt Trigger Özellikleri:
- Pozitif Eşik Voltajı (VT+): 1.2V ~ 3.4V @ VCC=2V ~ 6V
- Negatif Eşik Voltajı (VT-): 0.3V ~ 2.4V @ VCC=2V ~ 6V
- Histerezis (VT+ - VT-): 0.9V ~ 1.7V @ VCC=2V ~ 6V
Pin Sayısı: 14
Pin Konfigürasyonu:
- 1A, 1B, 2A, 2B, 3A, 3B, 4A, 4B: Girişler (2 giriş x 4 kapı)
- 1Y, 2Y, 3Y, 4Y: Çıkışlar (NAND sonuçları)
- VCC (Pin 14), GND (Pin 7)
Montaj Tipi: Delik İçi Montaj (Through Hole, THT)
Paket/Kılıf: DIP-14 (PDIP-14, 19.3mm x 6.35mm x 3.9mm)
Çalışma Sıcaklığı: -40°C ~ +85°C (Texas Instruments); -40°C ~ +125°C (NXP)
Özellikler:
- Dört adet 2-giriş NAND kapısı, Schmitt trigger girişleri
- Yüksek gürültü bağışıklığı, sinyal şekillendirme için ideal
- Düşük güç tüketimi (2µA max), CMOS teknolojisi
- CMOS/TTL uyumlu girişler, geniş voltaj aralığı
- RoHS uyumlu, Pb-free
Uygulama Alanları: Osilatör devreleri, sinyal şekillendirme, gürültü filtreleme, mikrodenetleyici arayüzleri, dijital lojik devreler, debouncing devreleri
Stok Durumu: Yüksek stok (örn. DigiKey: 5,000 adet SN74HC132N,; Mouser: 2,500 adet,)

Ürün Açıklaması:
74HC132, Texas Instruments ve NXP Semiconductors tarafından üretilen quad 2-giriş NAND Schmitt trigger entegresidir. DIP-14 paketi, 2V-6V besleme voltajı ve yüksek hız CMOS teknolojisi ile çalışır. Her bir NAND kapısı, Schmitt trigger girişleri sayesinde yüksek gürültü bağışıklığı sağlar ve sinyal şekillendirme için idealdir. 21ns yayılım gecikmesi ve ±5.2mA çıkış akımı, dijital lojik devrelerde güvenilir performans sunar. Düşük güç tüketimi (2µA max) ve CMOS/TTL uyumluluğu, osilatör devreleri, debouncing, ve mikrodenetleyici arayüzlerinde kullanım için uygundur. Kompakt DIP-14 paketi (19.3mm x 6.35mm x 3.9mm), through-hole montaj için uygundur ve kolay lehimleme sağlar. RoHS uyumlu yapısı, çevre dostu projelere olanak tanır. DeltaSet Elektronik, orijinal 74HC132 ile yüksek stok seviyeleri ve hızlı teslimat sunar.,Satın Alma Bilgileri:
