Başlık: 74HC138 SOIC-16 SMD 3-to-8 Hat Decoder/Demultiplexer Entegresi
74HC138, NXP veya Texas Instruments gibi üreticiler tarafından sunulan yüksek hızlı CMOS teknolojisine sahip bir 3-to-8 hat decoder/demultiplexer entegresidir. SOIC-16 kılıfıyla yüzey montaj teknolojisi (SMT) için tasarlanmıştır. Üç girişli binary adresi sekiz çıkışa çevirir ve bellek adresi çözme veya veri yönlendirme uygulamaları için idealdir. Bu rehber, 74HC138 SOIC-16’nın teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “74HC138 datasheet”, “74HC138 SOIC-16 fiyat” veya “74HC138 decoder” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
74HC138 SOIC-16 Nedir?
74HC138, 3-bit binary adres girişlerini (A0, A1, A2) sekiz karşılıklı özel (mutually exclusive) aktif DÜŞÜK çıkışa (Y0-Y7) dönüştüren bir decoder/demultiplexer entegresidir. CMOS teknolojisiyle yüksek gürültü bağışıklığı ve düşük güç tüketimi sunar, aynı zamanda düşük güç Schottky TTL (LSTTL) ile hız açısından karşılaştırılabilir. Üç etkinleştirme girişi (iki aktif DÜŞÜK: E1, E2; bir aktif YÜKSEK: E3) içerir ve bu girişler, çıkışların kontrolünü kolaylaştırır. SOIC-16 kılıf, yüksek yoğunluklu devre kartları için uygundur.
74HC138 SOIC-16 Teknik Özellikler
Teknik özellikler, Nexperia ve Texas Instruments veri sayfalarından derlenmiştir:
-
Tip: 3-to-8 Hat Decoder/Demultiplexer (Ters Çıkışlı).
-

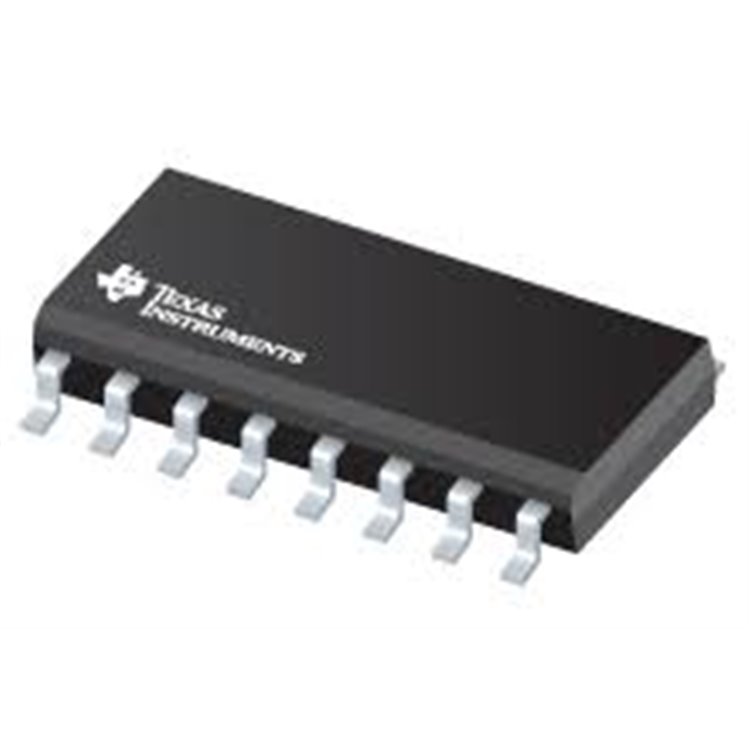

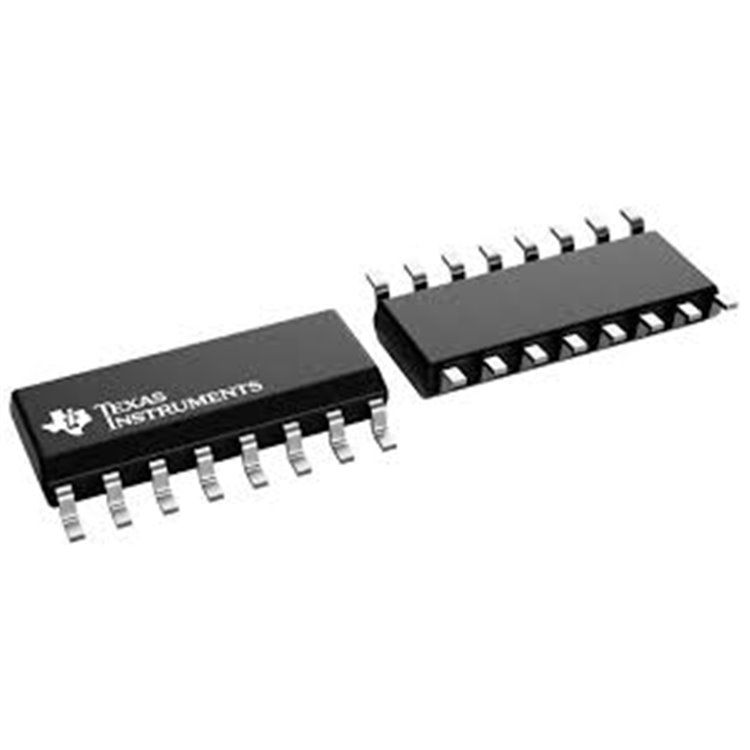

Kılıf Tipi: SOIC-16 (Yüzey Montaj, 16-Pin Small Outline Integrated Circuit).
-
Lojik Ailesi: HC (High-Speed CMOS).
-
Besleme Gerilimi (V<sub>CC</sub>): 2V - 6V.
-
Çıkış Akımı: ±5.2mA (pin başına).
-
Giriş Sayısı: 3 (A0, A1, A2).
-
Çıkış Sayısı: 8 (Y0-Y7, aktif DÜŞÜK).
-
Etkinleştirme Girişleri:
-
E1, E2: Aktif DÜŞÜK.
-
E3: Aktif YÜKSEK.
-
Yayılım Gecikmesi: ~11ns (tipik, V<sub>CC</sub>=5V).
-
Güç Tüketimi:
-
Statik: 80µA (maksimum).
-
Giriş başına: ~1µA.
-
Çalışma Sıcaklığı: -40°C ila +125°C.
-
Pin Konfigürasyonu:
-
Pin 1-3: A0, A1, A2 (Adres girişleri).
-
Pin 4-5: E1, E2 (Aktif DÜŞÜK etkinleştirme).
-
Pin 6: E3 (Aktif YÜKSEK etkinleştirme).
-
Pin 7, 9-15: Y7-Y0 (Çıkışlar, aktif DÜŞÜK).
-
Pin 8: GND.
-
Pin 16: V<sub>CC</sub>.
-
Özel Özellikler:
-
Yüksek gürültü bağışıklığı (CMOS).
-
LSTTL ile pin uyumluluğu.
-
Döngü başına akım sınırlama (clamp diodes).
-
1-to-32 decoder için paralel genişletme (4 adet 74HC138 + 1 inverter ile).
-
Demultiplexer olarak kullanım (E1/E2’den biri veri girişi, diğerleri strobe olarak).
-
RoHS Uyumluluğu: Evet, kurşunsuz.
-
Boyutlar: ~9.9mm x 3.9mm x 1.5mm (SOIC-16).
Bu özellikler, 74HC138’i hızlı ve düşük güçlü lojik uygulamalar için uygun kılar.
74HC138 SOIC-16 Kullanım Alanları
74HC138, dijital lojik devrelerde çok yönlü bir bileşendir:
-
Bellek Adresi Çözme: Mikrodenetleyici ve bellek sistemlerinde adres seçimi.
-
Veri Yönlendirme: Veri yollarında demultiplexer olarak.
-
Endüstriyel Otomasyon: Sensör ve aktüatör kontrolü.
-
Hobi Projeleri: Arduino, Raspberry Pi ile adresleme devreleri.
-
Eğitim: Lojik devre tasarımı ve dijital elektronik eğitimi.
-
Test Ekipmanları: Sinyal yönlendirme ve kontrol.
Çıkışların 10 LSTTL yükünü sürebilmesi, geniş sistemlerle uyumluluğunu artırır.
74HC138 SOIC-16 Avantajlar
Neden 74HC138’i seçmelisiniz? Temel avantajlar:
-
Yüksek Hız: ~11ns yayılım gecikmesi, hızlı anahtarlama.
-
Düşük Güç Tüketimi: 80µA statik akım, enerji verimliliği.
-
Esnek Tasarım: 3 etkinleştirme girişiyle kolay kaskad bağlantı.
-
Geniş Gerilim Aralığı: 2V-6V, farklı sistemlerle uyumluluk.
-
Kompakt Kılıf: SOIC-16, yüksek yoğunluklu PCB’ler için uygun.
-
NXP/TI Kalitesi: Güvenilir ve endüstri standardı.
74HC138 SOIC-16 Sık Sorulan Sorular (SSS)
-
74HC138’in maksimum çıkış akımı nedir? ±5.2mA.
-
74HC138 ile 74HC238 arasındaki fark nedir? 74HC138’in çıkışları aktif DÜŞÜK (ters), 74HC238’in çıkışları aktif YÜKSEK (doğru).
-
DIP-16 versiyonu var mı? Evet, 74HC138 DIP-16 kılıfta da mevcuttur (örn. SN74HC138N).
74HC138 SOIC-16 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için 74HC138 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
74HC138 SOIC-16 Satın Alma Bilgileri
74HC138 SOIC-16’yı satın almak için:
