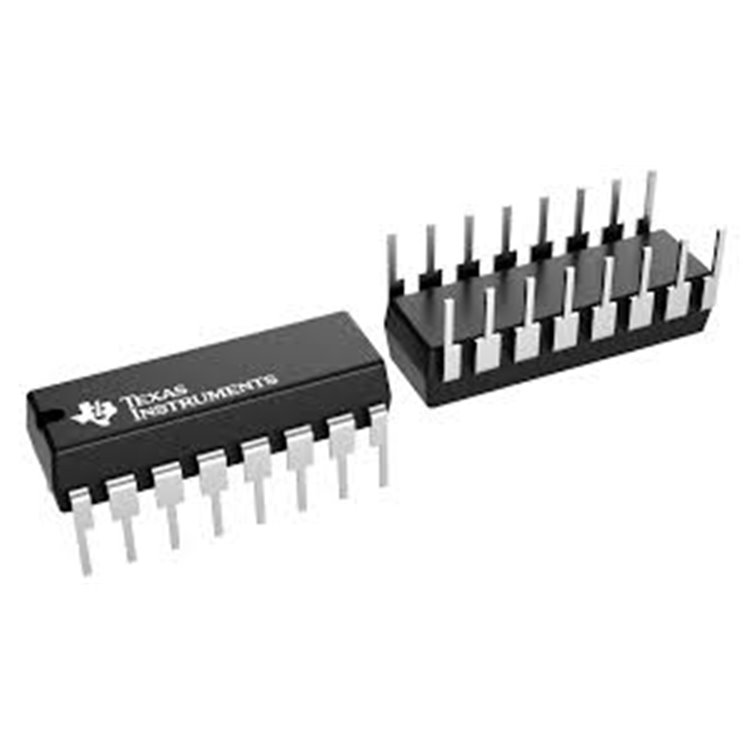

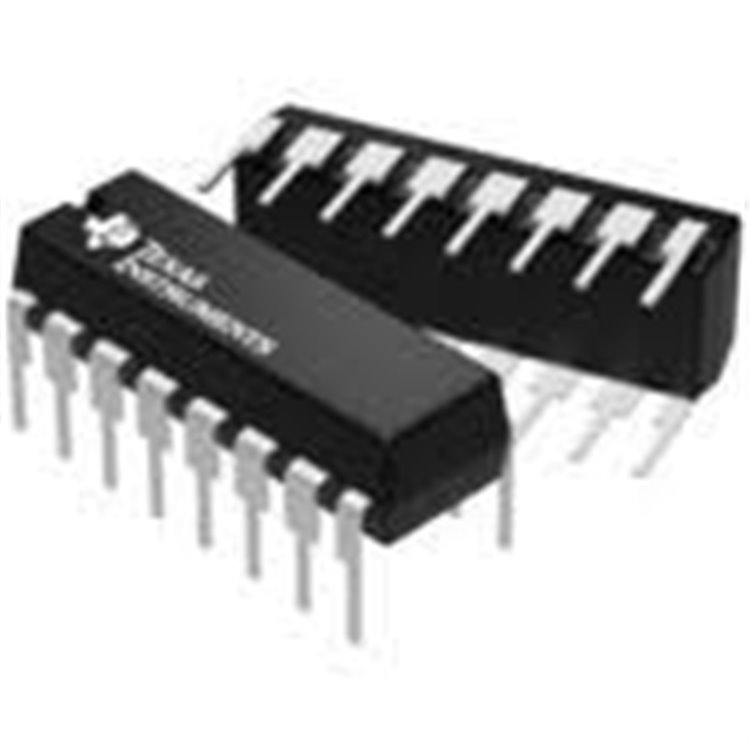

74HC153 DIP-16 - DELTASET ELEKTRONİK

74HC153: ÇİFT 4-GİRİŞ MULTİPLEXER, 2-6V, CMOS

* * * * * *

Ürün Kodu 344911012

Stok Kodu 74HC153 DIP-16 Çift 4-Giriş Multiplexer Entegre (Stok Kodu: DSTK1570). CMOS, 2-6V, ±5.2mA, 17ns. Veri seçimi ve sinyal yönlendirme için ideal. DELTASET ELEKTRONİK güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC153 DIP-16 ÇİFT 4-1 MULTİPLEXER - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

SN74HC153

74HC153 IC

74HC153 DIP-16 Çift 4-Giriş Multiplexer Entegre - DELTASET ELEKTRONİKÜrün Açıklaması:
74HC153 DIP-16, Nexperia, Texas Instruments veya eşdeğer üreticiler tarafından üretilen, yüksek hızlı CMOS teknolojisiyle tasarlanmış çift 4-giriş multiplexer entegre devredir. Her biri bağımsız etkinleştirme girişine (nE) ve ortak veri seçme girişlerine (S0, S1) sahip iki adet 4-giriş multiplexer içerir. Her multiplexer, seçme girişleri aracılığıyla dört ikili girişten birini seçer ve multiplexer çıkışına (nY) yönlendirir. Etkinleştirme girişi (nE) yüksek (HIGH) olduğunda, ilgili çıkış düşük (LOW) olur. 2V ile 6V arasında geniş besleme gerilimi aralığı, düşük güç tüketimi ve ±5.2mA çıkış sürücü kapasitesi ile dijital veri yönlendirme, sinyal seçimi ve kontrol lojiği uygulamaları için idealdir. Girişlerdeki kelepçe diyotları, V_CC üzerindeki voltajlarla arayüz oluşturmak için akım sınırlama dirençlerinin kullanımını sağlar. DIP-16 paketi, delikten geçmeli (THT) montaj için uygundur ve breadboard veya PCB prototipleri için kolay entegrasyon sunar. RoHS uyumlu ve JEDEC standartlarına uygun (JESD7A) tasarımı, endüstriyel ve hobi projelerinde güvenilir bir seçimdir.Ürün Özellikleri:

Paket Tipi: DIP-16 (Delikten Geçmeli, THT)
Fonksiyon: Çift 4-Giriş Multiplexer (1-of-4 Veri Seçici)
Besleme Gerilimi (V_CC): 2.0V ~ 6.0V (Tipik 5V)
Lojik Seviyesi: CMOS (74HC153), TTL uyumlu
Çıkış Sürücü Kapasitesi: ±5.2mA (4.5V’da)
Yayılım Gecikmesi (t_pd): 17ns (Tipik, V_CC = 4.5V, C_L = 50pF)
Giriş Kapasitansı: 3.5pF (Tipik)
Güç Tüketimi Kapasitansı (C_PD): 30pF (Tipik, her paket için)
Çıkış Sayısı: 2 (1Y, 2Y)
Giriş Sayısı: 8 (Her multiplexer için 4: 1I0-1I3, 2I0-2I3)
Seçme Girişleri: Ortak S0, S1
Etkinleştirme Girişleri: Bağımsız 1E, 2E (Aktif Düşük)
Çalışma Sıcaklığı: -40°C ~ +125°C
Pin Konfigürasyonu:
- Pin 1: 1E (1. Multiplexer Etkinleştirme, Aktif Düşük)
- Pin 2: S1 (Ortak Seçme Girişi 1)
- Pin 3: 1I3 (1. Multiplexer 3. Veri Girişi)
- Pin 4: 1I2 (1. Multiplexer 2. Veri Girişi)
- Pin 5: 1I1 (1. Multiplexer 1. Veri Girişi)
- Pin 6: 1I0 (1. Multiplexer 0. Veri Girişi)
- Pin 7: 1Y (1. Multiplexer Çıkışı)
- Pin 8: GND (Toprak, 0V)
- Pin 9: 2Y (2. Multiplexer Çıkışı)
- Pin 10: 2I0 (2. Multiplexer 0. Veri Girişi)
- Pin 11: 2I1 (2. Multiplexer 1. Veri Girişi)
- Pin 12: 2I2 (2. Multiplexer 2. Veri Girişi)
- Pin 13: 2I3 (2. Multiplexer 3. Veri Girişi)
- Pin 14: S0 (Ortak Seçme Girişi 0)
- Pin 15: 2E (2. Multiplexer Etkinleştirme, Aktif Düşük)
- Pin 16: V_CC (Besleme, 2-6V)
Özellikler:
- Çift 4-giriş multiplexer, tek pakette iki bağımsız birim
- CMOS düşük güç tüketimi ve yüksek gürültü bağışıklığı
- Giriş kelepçe diyotları ile voltaj koruması
- Ortak seçme girişleri (S0, S1) ile kolay kontrol
- Kaskad bağlantı için etkinleştirme girişleri
- RoHS uyumlu, JEDEC JESD7A standartlarına uygun
- ESD koruması: HBM > 2000V, CDM > 1000V
Montaj Tipi: Delikten Geçmeli (Through Hole, THT)

Kullanım Alanları:

Dijital veri yönlendirme ve sinyal seçimi
Kontrol lojiği ve veri yolu arayüzleri
Frekans bölücü devreler
Mikrodenetleyici tabanlı sistemler (örn. Arduino, PIC)
Endüstriyel otomasyon ve kontrol sistemleri
Hobi projeleri ve prototip devreler

Neden 74HC153 DIP-16 Multiplexer?
74HC153, iki bağımsız 4-giriş multiplexer ile veri seçimi ve sinyal yönlendirme için esnek bir çözüm sunar. 2-6V geniş besleme gerilimi, CMOS düşük güç tüketimi ve ±5.2mA çıkış sürücü kapasitesi, yüksek hızlı ve enerji verimli uygulamalar için idealdir. 17ns yayılım gecikmesi, hızlı anahtarlama sağlar. DIP-16 paketi, breadboard ve PCB montajında kolaylık sunar. Giriş kelepçe diyotları, voltaj dalgalanmalarına karşı koruma sağlar. RoHS uyumluluğu ve geniş sıcaklık aralığı (-40°C ila +125°C), endüstriyel ve hobi projelerinde güvenilirlik sunar.Satın Alma Bilgileri:

Stok Kodu: DSTK1570
Teslimat: Hafta içi 16:00’a kadar verilen siparişler aynı gün kargoda.
Ödeme Seçenekleri: Havale/EFT
Datasheet: 74HC153 Datasheet
Not: Harici pull-up/pull-down dirençleri gerekebilir.

Neden DELTASET ELEKTRONİK?
DELTASET ELEKTRONİK, kaliteli elektronik komponentleri sunar. Hızlı teslimat ve profesyonel destek ekibimizle projelerinizde güvenilir bir iş ortağıyız. Orijinal ürün garantisi ve müşteri memnuniyeti odaklı hizmet anlayışımızla fark yaratıyoruz.İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected] (mailto:[email protected])
Adres: Karaköy, İstanbul

74HC153 DIP-16 Multiplexer Entegre’yi Hemen Satın Alın!
