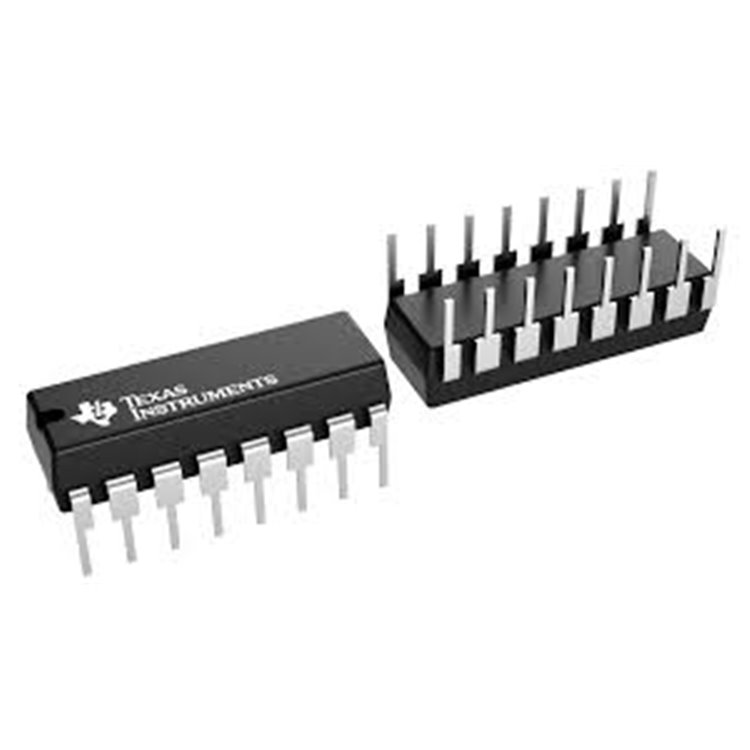

74HC251, sekiz ikili girişe (I0'dan I7'ye), üç seçim girişine (S0'dan S2'ye) ve bir çıkış etkinleştirme girişine (OE) sahip bir 8-bit çoklayıcıdır. Seçim girişleri, sekiz ikili girişten birini seçer ve bunu tamamlayıcı çıkışlara (Y ve Y) yönlendirir. OE'de yüksek bir durum, çıkışların yüksek empedanslı OFF-durumunu almasına neden olur. Girişler, VCC'nin üzerindeki voltajlara arayüz oluşturmak için akım sınırlayıcı dirençlerin kullanılmasını sağlayan kelepçe diyotlarını içerirhttps://www.nexperia.com/products/analog-logic-ics/logic/decoders-and-demultiplexers-digital-multiplexers/digital-multiplexers/series/74HC251-74HCT251.html.
İşte 74HC251'in bazı özellikleri:
• Geniş besleme voltajı aralığı: 2.0 V'dan 6.0 V'ye
• Düşük güç tüketimi
• Yüksek gürültü bağışıklığı
• Latch-up performansı: JESD 78 Sınıf II Seviye B'den 100 mA'nın üzerinde
• JEDEC standartlarına uygunluk: JESD8C (2.7 V'dan 3.6 V'ye), JESD7A (2.0 V'dan 6.0 V'ye)
• Giriş seviyeleri: 74HC251 için CMOS seviyesi, 74HCT251 için TTL seviyesi
• ESD koruması: HBM: ANSI/ESDA/JEDEC JS-001 sınıf 2, 2000 V'yi aşar; CDM: ANSI/ESDA/JEDEC JS-002 sınıf C3, 1000 V'yi aşar
• Çalışma sıcaklığı: -40 °C'den +85 °C'ye ve -40 °C'den +125 °C'ye kadar belirtilmiştir
