74HC4051D SOIC-16 Nexperia 8-Kanal Analog Multiplexer/Demultiplexer: Özellikler ve Kapsamlı Açıklama
Ürün Başlığı: 74HC4051D SOIC-16 Nexperia 8-Kanal Analog Multiplexer/Demultiplexer IC CMOS 2V-10V

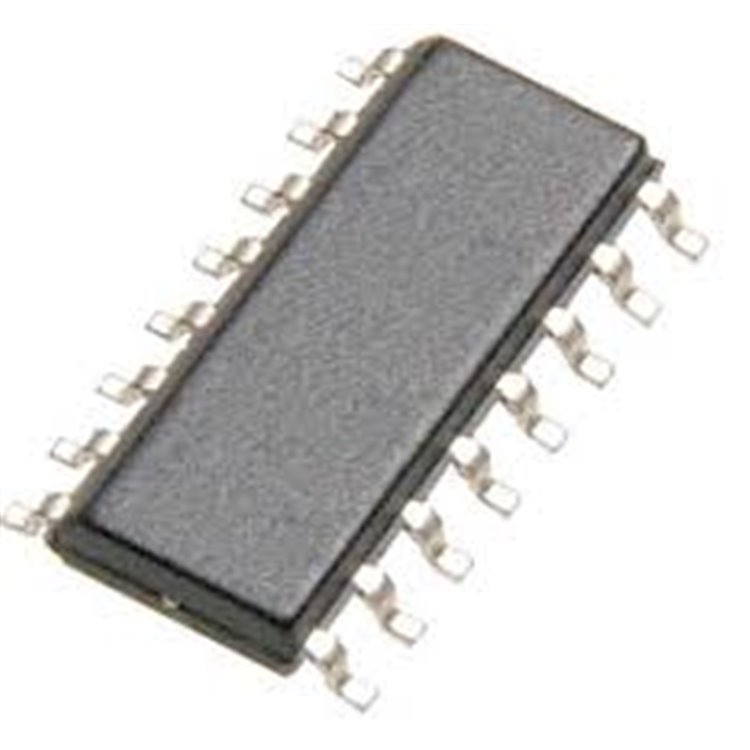

74HC4051D SOIC-16, Nexperia tarafından üretilen yüksek hızlı CMOS (HCMOS) teknolojisine sahip 8 kanallı analog multiplexer/demultiplexer entegre devresidir. Bu bileşen, 8 girişten birini seçerek ortak bir giriş/çıkış hattına bağlar veya tek bir girişi 8 çıkışa yönlendirir. SOIC-16 kılıf yapısıyla yüzey montaj (SMD) uygulamaları için uygundur. Bu yazıda, 74HC4051D SOIC-16 modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde ele alarak kapsamlı bir rehber sunacağız. “74HC4051D özellikleri”, “74HC4051D datasheet” veya “74HC4051D nerelerde kullanılır” gibi aramalar için ideal bir kaynaktır.
74HC4051D SOIC-16 Nexperia Nedir?
74HC4051D, 8 kanallı analog multiplexer/demultiplexer olarak tasarlanmış bir entegre devredir. Üç dijital seçme girişi (S0-S2), aktif düşük enable girişi (E), sekiz bağımsız giriş/çıkış (Y0-Y7) ve ortak bir giriş/çıkış (Z) içerir. Hem analog hem de dijital sinyaller için kullanılabilen bu cihaz, düşük güç tüketimi ve yüksek hızıyla dikkat çeker. JEDEC JESD 7A standardına uygun olan 74HC4051D, düşük güç Schottky TTL (LSTTL) ile pin uyumludur ve geniş bir voltaj aralığında çalışır.
74HC4051D SOIC-16 Nexperia Teknik Özellikleri
74HC4051D’nin teknik detayları, bu entegre devrenin neden popüler olduğunu açıklar. İşte öne çıkan özellikler:
-
Tip: 8-Kanal Analog Multiplexer/Demultiplexer - Tek kutuplu 8 yönlü anahtar (SP8T).
-
Teknoloji: Yüksek Hızlı CMOS (HCMOS) - Si-gate teknolojisi, LSTTL ile pin uyumludur.
-
Besleme Gerilimi (VCC): 2V - 10V (tipik 5V).
-
Analog Gerilim Aralığı: VCC (pozitif sınır) ile VEE (negatif sınır) arasında, VEE genellikle GND’ye bağlanır.
-
Açık Direnç (R_ON): Maksimum 180 Ohm (VCC = 5V).
-
Gecikme Süresi (Propagation Delay): 11 ns (tipik, VCC = 5V).
-
Maksimum Anahtar Frekansı: 70 MHz (analog sinyaller için).
-
Giriş/Çıkış Sayısı: 8 bağımsız giriş/çıkış (Y0-Y7), 1 ortak giriş/çıkış (Z).
-
Seçme Girişleri: 3 dijital seçme girişi (S0, S1, S2).
-
Enable Girişi: Aktif düşük (E), yüksek olduğunda tüm anahtarlar yüksek empedans (OFF) durumuna geçer.
-
Kılıf Tipi: SOIC-16 - Yüzey montaj için 16 pinli küçük anahatlı paket.
-
Çalışma Sıcaklığı: -40°C ila +125°C - Geniş sıcaklık aralığında güvenilir performans.
-
Güç Tüketimi: Düşük statik güç tüketimi (maksimum 80 µA).
-
Özel Özellikler: Girişlerde kelepçe diyotları, VCC’yi aşan gerilimlerle arayüz için akım sınırlama dirençleri kullanılabilir.
Bu özellikler, 74HC4051D’yi analog ve dijital sinyal yönlendirme için çok yönlü bir bileşen yapar.
74HC4051D SOIC-16 Nexperia Kullanım Alanları
74HC4051D, hem analog hem de dijital sinyalleri işleyebilen yapısıyla geniş bir kullanım yelpazesine sahiptir:
-
Analog Sinyal Yönlendirme: Sensörlerden gelen analog sinyallerin seçilmesi (ör. sıcaklık, basınç sensörleri).
-
Dijital Sinyal Multiplexing: Çoklu dijital sinyallerin tek bir hatta birleştirilmesi.
-
Ses ve Video Sistemleri: Ses sinyallerinin veya video girişlerinin yönlendirilmesi.
-
Veri Toplama Sistemleri: Çoklu sensör verilerinin tek bir ADC’ye yönlendirilmesi.
-
Endüstriyel Otomasyon: Kontrol sistemlerinde sinyal seçimi ve yönlendirme.
-
Eğitim Kitleri: Analog ve dijital elektronik öğretimi için.
74HC4051D SOIC-16, hobi projelerinden profesyonel tasarımlara kadar güvenilir bir çözümdür.
74HC4051D SOIC-16 Nexperia Avantajları
Neden 74HC4051D’yi tercih etmelisiniz? İşte başlıca avantajlar:
-
Yüksek Hız: 11 ns gecikme süresi ve 70 MHz anahtar frekansı ile hızlı sinyal işleme.
-
Düşük Güç Tüketimi: HCMOS teknolojisiyle enerji verimliliği.
-
Geniş Voltaj Aralığı: 2V-10V besleme gerilimi ile esnek kullanım.
-
Kompakt Tasarım: SOIC-16 kılıf, yüzey montajlı PCB’ler için uygundur.
-
Nexperia Kalitesi: Dünya çapında tanınan Nexperia güvencesiyle üretilir.
-
Analog ve Dijital Uyumluluk: Hem analog hem de dijital sinyaller için kullanılabilir.
Bu avantajlar, 74HC4051D’yi dijital ve analog devrelerde öne çıkarır.
74HC4051D SOIC-16 Nexperia ile İlgili Sık Sorulan Sorular (SSS)
-
74HC4051D’nin maksimum anahtar frekansı nedir? 70 MHz (analog sinyaller için).
-
Bu IC dijital sinyaller için kullanılabilir mi? Evet, VEE’yi GND’ye bağlayarak dijital multiplexer/demultiplexer olarak kullanılabilir.
-
74HC4051D ile 74HCT4051 arasındaki fark nedir? 74HC4051D, CMOS giriş seviyeleri kullanırken, 74HCT4051 TTL uyumlu giriş seviyelerine sahiptir.
74HC4051D SOIC-16 Nexperia Datasheet ve Teknik Doküman
74HC4051D’nin tam teknik özelliklerine Nexperia resmi web sitesinden veya distribütörlerin sağladığı datasheet dosyalarından ulaşabilirsiniz (ör. www.nexperia.com). Datasheet, pin bağlantıları, termal özellikler ve elektriksel karakteristikler içerir.
