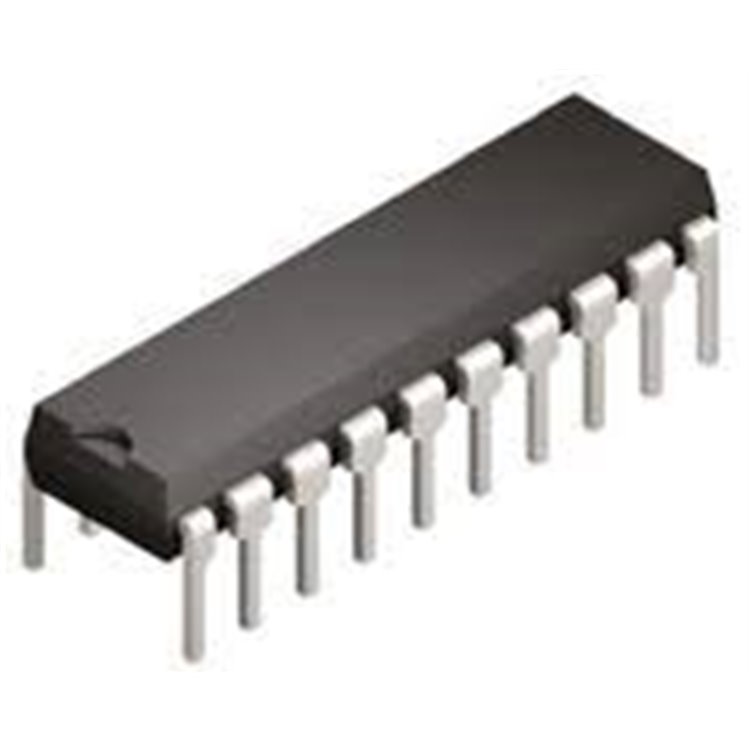

74HC541 DIP-20 OCTAL BUFFER/LİNE DRİVER - DELTASET ELEKTRONİK

74HC541 DIP-20, 3-STATE ÇIKIŞ, 2-6V, 7.8MA

* * * * * *

Ürün Kodu 344911043

Stok Kodu 74HC541 DIP-20 Octal Buffer/Line Driver (Stok Kodu: 74HC541-DIP20) - 8-bit, 3-state çıkış, 2-6V, 7.8mA. Sinyal tamponlama için ideal. Deltaset Elektronik güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC541N,74HC541,THT,DIP-20 - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74HC541 DIP-20 Octal Buffer/Line Driver - DELTASET ELEKTRONİK

74HC241 8-Bit Buffer Line Driver IC (74241 IC) DIP-20 Package buy online at Low Price in India - ElectronicsComp.com

74HC541 DIP-20 Octal Buffer/Line Driver - DELTASET ELEKTRONİK

Ürün Açıklaması:
74HC541 DIP-20, Texas Instruments veya eşdeğer üreticiler tarafından üretilen yüksek hızlı CMOS (HC) serisi bir 8-bit tampon ve hat sürücü entegresidir. 3-state (üç durum) çıkışları ile veri yollarını sürmek veya sinyalleri tamponlamak için tasarlanmıştır. Çıkış etkinleştirme (OE1, OE2) pinleri sayesinde çıkışlar aktif, pasif veya yüksek empedans (high-Z) durumunda olabilir, bu da veri yolu paylaşımı için idealdir. 2V ila 6V geniş besleme voltajı aralığı, 7.8mA çıkış akımı ve 15ns tipik yayılım gecikmesi ile yüksek hız sunar. Düşük güç tüketimi (80µA maksimum) ve dengeli çıkışlar, batarya destekli ve hassas uygulamalar için uygundur. DIP-20 (delikli montaj) paketi, breadboard ve prototip devrelerinde kolay kullanım sağlar. Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla uyumludur. Veri aktarımı, sinyal tamponlama ve endüstriyel kontrol sistemleri için idealdir. Deltaset Elektronik, bu ürünü orijinal ve garantili olarak sunar.Ürün Özellikleri:

Model: 74HC541 (SN74HC541, CD74HC541 ile uyumlu)
Paket Türü: DIP-20 (Delikli Montaj)
Fonksiyon: 8-bit Octal Buffer/Line Driver, 3-State Çıkış
Teknoloji Ailesi: HC (Yüksek Hızlı CMOS)
Besleme Voltajı: 2V - 6V
Çıkış Akımı: ±7.8mA @ 4.5V
Yayılım Gecikmesi (tpd): 15ns @ 4.5V (tipik)
Güç Tüketimi: 80µA (maksimum, VCC=6V, hareketsiz)
Giriş Tipi: Standart CMOS
Çıkış Tipi: 3-State (Push-Pull)
Özellikler:
- 8-bit paralel veri tamponlama
- Çift çıkış etkinleştirme (OE1, OE2) kontrolü
- Yüksek empedans (high-Z) çıkış modu
- Dengeli çıkışlar
Pin Konfigürasyonu:
- Pin 1: OE1 (Çıkış Etkinleştirme 1, Aktif-Düşük)
- Pin 2-9: A0-A7 (Girişler)
- Pin 10: GND
- Pin 11-18: Y0-Y7 (Çıkışlar)
- Pin 19: OE2 (Çıkış Etkinleştirme 2, Aktif-Düşük)
- Pin 20: VCC
Çalışma Sıcaklığı: -40°C ila +85°C
Uygulama Alanları: Veri yolu tamponlama, sinyal güçlendirme, mikrodenetleyici arayüzleri, endüstriyel kontrol, veri aktarımı
Sertifikalar: RoHS uyumlu

Avantajları:

2V-6V geniş besleme voltajı aralığı ile esnek kullanım.
3-state çıkışlar ile veri yolu paylaşımı ve kontrol kolaylığı.
7.8mA çıkış akımı ve 15ns düşük yayılım gecikmesi ile yüksek hız.
Düşük güç tüketimi (80µA) ile batarya destekli projelere uygunluk.
DIP-20 paketi ile breadboard ve prototip devreler için kolay montaj.
Arduino ve Raspberry Pi ile uyumluluk.

Kullanım Alanları:
74HC541, mikrodenetleyici tabanlı projelerde veri yolu tamponlama, sinyal güçlendirme ve arayüz devrelerinde kullanılır. Arduino ve Raspberry Pi ile uyumlu olarak, örneğin bir LCD ekran, sensör modülü veya harici cihazlarla veri aktarımı için tercih edilir. Endüstriyel kontrol sistemlerinde, veri yolu izolasyonu ve sinyal güçlendirme uygulamalarında yaygındır.Arduino ile Örnek Bağlantı ve Kullanım:

Bağlantı:
- VCC (Pin 20) → Arduino 5V
- GND (Pin 10) → Arduino GND
- OE1, OE2 (Pin 1, 19) → Arduino dijital pin (ör. D2, D3, düşük aktif)
- A0-A7 (Pin 2-9) → Arduino dijital çıkışlar (ör. D4-D11)
- Y0-Y7 (Pin 11-18) → Harici cihaz girişleri
Kullanım: Arduino’dan gelen 8-bit veriyi tamponlayarak harici bir cihaza (ör. LED sürücü, LCD) aktarmak.

Neden Deltaset Elektronik?
Deltaset Elektronik, yüksek kaliteli ve orijinal elektronik komponentler sunar. 74HC541 DIP-20 Octal Buffer/Line Driver, garantili ürün olarak stoklarımızda mevcuttur. Hızlı teslimat ve teknik destek ile projelerinizde güvenilir bir ortak sunuyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected] (mailto:[email protected])
Stok Kodu: 74HC541-DIP20
Teslimat: Türkiye geneli hızlı kargo
Destek: Teknik sorularınız için uzman ekibimizle iletişime geçin.

Deltaset Elektronik ile Güvenilir Alışveriş!
Elektronik projeleriniz için gerekli tüm komponentleri Deltaset Elektronik’te bulabilirsiniz. 74HC541 DIP-20’yi hemen sepetinize ekleyin ve veri aktarım projelerinize güvenilirlik katın!Not: Ürün stoklarla sınırlıdır. Detaylı bilgi ve sipariş için web sitemizi ziyaret edebilir veya bizimle iletişime geçebilirsiniz. Daha fazla bilgi için 74HC541 veri sayfasını incelemenizi öneririz.İletişim:

Adres: Deltaset Elektronik, İstanbul, Türkiye
Web: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
