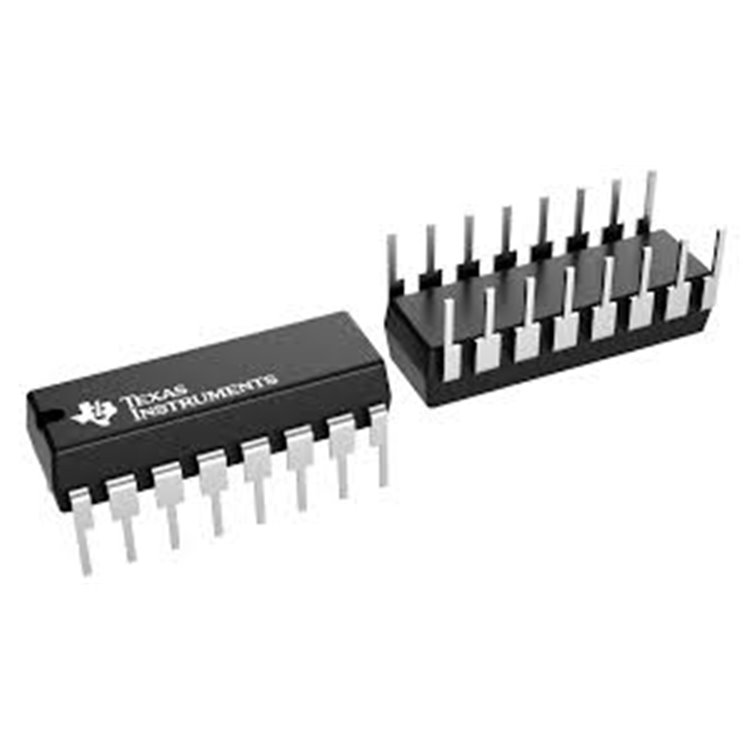

74HC595 DIP-16 SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC595 8-BİT SERİAL-İN PARALLEL-OUT KAYDIRMA KAYIT TÜRKİYE STOK

* * * * * *

Ürün Kodu 344911027

Stok Kodu 74HC595-DIP stok kodlu ürünümüz, orijinal 74HC595 DIP-16 paket 8-bit seri giriş paralel çıkış kaydırma kayıt entegresidir. Dahili latch, 3 durumlu çıkışlar ve cascade bağlantı desteğiyle dijital çıkış genişletme projelerinde güvenilir performans .

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC595D SOIC16 - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595 DIP-16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74HC595 8-Bit Serial-in Parallel-out Kaydırma Kayıt

74HC595 HLF için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri74HC595’in Teknik Özellikleri74HC595, yüksek hızlı CMOS teknolojili 8-bit shift register with output latches entegresidir. Mikrodenetleyici pinlerini genişletmek için yaygın tercih edilir. İşte temel teknik özellikleri:

Bit Sayısı: 8 bit
Yapı: Seri giriş (serial-in), paralel çıkış (parallel-out) kaydırma kayıt + storage register
Çıkışlar: 8 adet 3 durumlu (3-state) paralel çıkış (QA-QH)
Latch Özelliği: Dahili storage register (STCP ile latch)
Cascade Bağlantı: Var (Q7' seri çıkış ile zincirleme)
Girişler: TTL/CMOS uyumlu (DS: veri, SHCP: shift clock, STCP: storage clock, OE: output enable, MR: master reset)
Besleme Gerilimi (VCC): 2V ila 6V
Maksimum Clock Frekansı: 100 MHz (tipik)
Çıkış Akımı: ±6mA (pin başına)
Çalışma Sıcaklık Aralığı: -40°C ila +125°C
Güç Tüketimi: Çok düşük (quiescent <4µA)
Paket Tipi: DIP-16 (Through-hole)
RoHS Uyumluluğu: Evet

Bu özellikler, 74HC595’i düşük maliyetli GPIO genişletme ve LED/display kontrolünde standart bir çözüm haline getirir.74HC595’in Avantajları

Pin Tasarrufu → Tek mikrodenetleyici piniyle 8+ çıkış kontrolü, cascade ile sınırsız genişleme.
3 Durumlu Çıkışlar → Bus sistemlerinde çakışma önleme, yüksek empedans modu.
Hızlı ve Güvenilir → Yüksek clock hızı ile hızlı veri kaydırma.
Geniş Besleme Aralığı → 2V-6V ile farklı sistemlere uyumlu.
Kolay Cascade → Birden fazla çip zincirleme ile büyük LED matrix'ler oluşturulabilir.
Düşük Güç Tüketimi → Pil ile çalışan projelerde uzun ömür sağlar.

74HC595’in Kullanım Alanları74HC595 shift register entegre, dijital çıkış genişletme gerektiren birçok uygulamada tercih edilir. Başlıca kullanım alanları şunlardır:

LED Kontrolü: 7-segment display, LED matrix ve RGB LED sürücüleri.
GPIO Genişletme: Arduino, PIC, STM32 gibi mikrodenetleyicilerde pin çoğaltma.
Display Paneller: Dot matrix ekranlar, skor tabloları ve bilgi panoları.
Röle ve Buton Kontrolü: Çoklu röle modülleri ve giriş genişletme.
Robotik Projeler: Sensör ve aktüatör kontrolü, motor sürücü arayüzleri.
Hobi ve Eğitim: Prototip devreler, dijital lojik deneyleri.

74HC595 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal 74HC595 DIP-16 gibi kaliteli lojik entegreleri stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul
Ödeme Seçeneği: Sadece Havale/EFT
Teslimat: Aynı gün kargo (15:00'e kadar siparişlerde)

İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.
