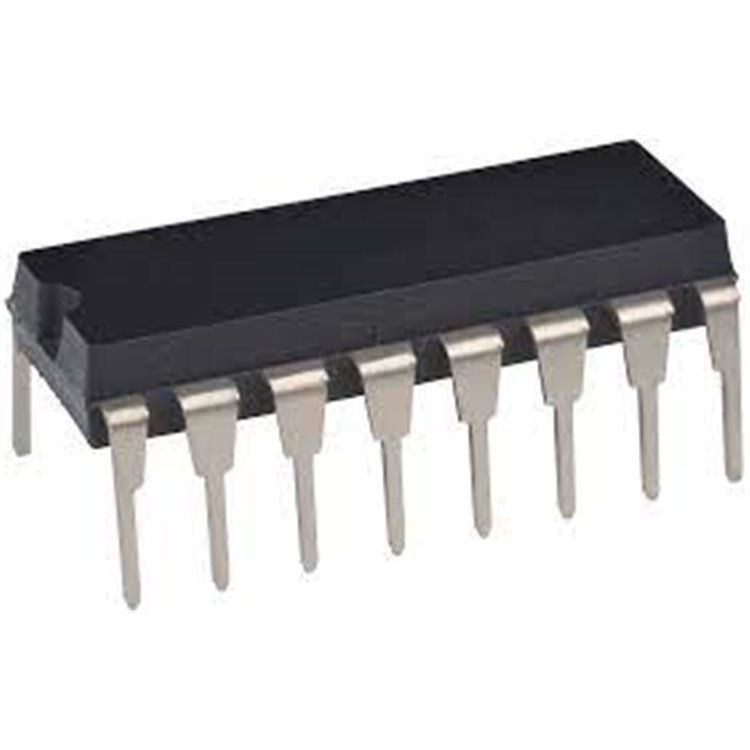

74HC595N, NXP Semiconductors tarafından üretilen 8-bit shift register entegre devresidir. DIP16 kılıfta, 100MHz maksimum saat frekansı, seri giriş-paralel çıkış (SIPO) ve kaskad bağlama desteği ile LED sürücüleri, mikrodenetleyici arayüzleri ve dijital kontrol uygulamaları için tasarlanmıştır. Düşük güç tüketimi (80µA bekleme) ve geniş voltaj aralığı (2V-6V), Arduino, PIC ve diğer 3.3V/5V sistemlerle uyumludur.
Özellikler
-
Tip: 8-bit seri-paralel shift register (SIPO).
-
Saat Frekansı: 100MHz (
@6V
).
-
Besleme Voltajı: 2V ila 6V.
-
Çıkış Akımı: ±6mA (pin başına), ±70mA toplam.
-
Güç Tüketimi: 80µA (bekleme, tipik).
-
Kılıf: DIP16 (delik içi montaj, 19.3mm × 6.35mm).
-
Özellikler: 8-bit depolama kaydı, kaskad bağlama, çıkış etkinleştirme (OE).
-
Lojik Ailesi: HC (yüksek hızlı CMOS).
Kullanım Alanları
-
LED matris ve ekran sürücüleri.
-
Mikrodenetleyici GPIO genişletme (Arduino, ESP32).
-
Seri veri aktarımı ve kontrol devreleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
|
|
|
I
<sub>
CC
</sub>
(Bekleme)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kaynak: NXP Semiconductors 74HC595 Veri Sayfası
Neden 74HC595N?
Yüksek hız (100MHz), düşük güç tüketimi (80µA) ve 8-bit SIPO tasarımı ile LED sürücüleri ve GPIO genişletme için ideal. DIP16 kılıf, delik içi montaj ve prototip projeleri için uygundur. Kaskad bağlama, çoklu cihaz kontrolünü kolaylaştırır.
Nasıl Kullanılır?
-
Pin Bağlantıları: Seri veri (DS, pin 14), saat (SHCP, pin 11), mandal (STCP, pin 12), çıkış etkinleştirme (OE, pin 13), 8 paralel çıkış (Q0-Q7; veri sayfası kontrolü).
-
Besleme: 2V-6V (tipik 3.3V/5V), Vcc (pin 16), GND (pin 8).
-
Kontrol: DS’ye seri veri gönder, SHCP ile kaydır, STCP ile çıkışa aktar.
-
Montaj: DIP16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı V<sub>CC</sub>+0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
74HC595N vs 74HC595D?
74HC595N, DIP16 (delik içi); 74HC595D, SOIC-16 (yüzey montaj). Elektriksel özellikler aynı.
Arduino ile kullanılabilir mi?
Evet, 3.3V/5V uyumlu, Arduino ShiftOut kütüphanesi ile kolay kontrol edilir.
