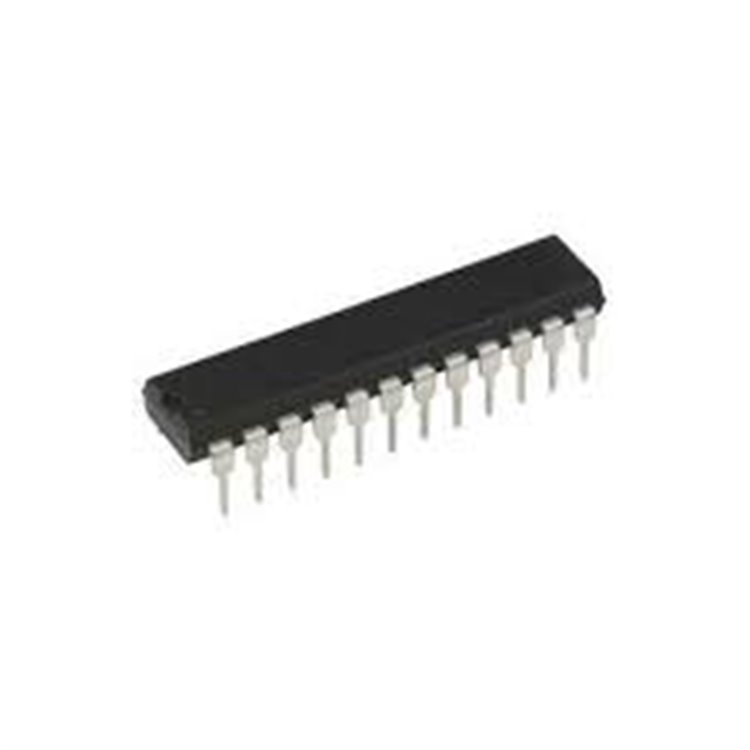

74HC646 DIP-24 8-BİT VERİ YOLU ALICI-VERİCİ - DELTASET ELEKTRONİK

74HC646: 8-BİT TRANSCEİVER, 3-STATE, 2-6V, CMOS

* * * * * *

Ürün Kodu 344911055

Stok Kodu 74HC646 DIP-24 8-Bit Veri Yolu Alıcı-Verici (Stok Kodu: DSTK1384). CMOS, 2-6V, 3-state, 7.8mA. Veri yolu ve kayıt için ideal. DELTASET ELEKTRONİK güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74F245 SOIC-20 - DELTASET ELEKTRONİK

74HC646 DIP-24 8-Bit Veri Yolu Alıcı-Verici - DELTASET ELEKTRONİK

74HC646 Octal Bus Transceiver Register IC (74646 IC) DIP-24 Package buy online at Low Price in India - ElectronicsComp.com

74HC646 DIP-24 8-Bit Veri Yolu Alıcı-Verici ve Kayıt Entegre - DELTASET ELEKTRONİKÜrün Açıklaması:
74HC646, NXP Semiconductors, Texas Instruments veya eşdeğer üreticiler tarafından üretilen, yüksek hızlı CMOS teknolojisi ile tasarlanmış 8-bit veri yolu alıcı-verici (transceiver) ve kayıt entegre devresidir. Çift yönlü veri akışı sağlar ve 3-state çıkışları ile veri yolunu kontrol eder. Dahili 8-bit kayıt, veri saklama ve senkronizasyon için kullanılır. 2V ila 6V geniş besleme gerilimi aralığı, düşük güç tüketimi ve ±7.8mA çıkış sürücü kapasitesi ile dijital sistemlerde veri yolu arayüzü, mikroişlemci bağlantıları ve sinyal yönlendirme için idealdir. Bağımsız yön kontrolü (DIR) ve çıktı etkinleştirme (OE) pinleri, veri akışını ve veri yolu izolasyonunu kolaylaştırır. Saat (CP) ve sıfırlama (SAB, SBA) girişleri, kayıt işlemlerini senkronize eder. DIP-24 paketi, delikten geçmeli (THT) montaj için uygundur ve breadboard veya PCB projelerinde kolay entegrasyon sunar. RoHS uyumlu, endüstriyel ve hobi projelerinde güvenilir bir çözümdür.Ürün Özellikleri:

Paket Tipi: DIP-24 (Delikten Geçmeli, THT)
Fonksiyon: 8-Bit Veri Yolu Alıcı-Verici ve Kayıt (3-State Çıkış)
Lojik Tipi: CMOS (74HC Serisi)
Besleme Gerilimi (V_CC): 2V ~ 6V (Tipik 5V)
Çıkış Akımı: ±7.8mA (@ V_CC = 4.5V)
Saat Frekansı (f_max): 30MHz (@ V_CC = 4.5V)
Yayılım Gecikmesi (t_pd):
- 18ns (Tipik, V_CC = 4.5V, C_L = 50pF)
- 23ns (Maksimum, V_CC = 4.5V, C_L = 50pF)
Giriş Kapasitansı: 3.5pF (Tipik)
Güç Tüketimi Kapasitansı (C_PD): 45pF (Tipik)
Çıkış Türü: 3-State (Yüksek, Düşük, Yüksek Empedans)
Girişler:
- CP (Saat, Clock Pulse, Pozitif Kenar Tetiklemeli)
- DIR (Yön Kontrolü)
- OE (Çıkış Etkinleştirme, Aktif Düşük)
- SAB, SBA (A ve B Kayıt Seçimi)
Veri Pinleri: 8-bit A Portu (A0-A7), 8-bit B Portu (B0-B7)
Çalışma Sıcaklığı: -40°C ~ +125°C
Pin Konfigürasyonu (DIP-24):
- Pin 1: CP (Saat Girişi)
- Pin 2: DIR (Yön Kontrolü)
- Pin 3-10: A0-A7 (A Veri Yolu)
- Pin 11: GND (Toprak, 0V)
- Pin 12: OE (Çıkış Etkinleştirme, Aktif Düşük)
- Pin 13-20: B0-B7 (B Veri Yolu)
- Pin 21: SBA (B’den A’ya Kayıt Seçimi)
- Pin 22: SAB (A’dan B’ye Kayıt Seçimi)
- Pin 23: NC (Bağlantısız)
- Pin 24: V_CC (Besleme, 2-6V)
Özellikler:
- 8-bit çift yönlü veri yolu alıcı-verici ve kayıt
- 3-state çıkışlar, veri yolu izolasyonu için ideal
- Düşük güç tüketimi ve yüksek gürültü bağışıklığı
- Geniş besleme gerilimi (2-6V)
- RoHS uyumlu, JEDEC standartlarına uygun
- ESD koruması: HBM > 2000V, CDM > 1000V
Montaj Tipi: Delikten Geçmeli (Through Hole, DIP-24)

Kullanım Alanları:

Mikroişlemci ve mikrodenetleyici veri yolu arayüzleri
Veri yolu yönlendirme ve sinyal dağıtımı
Frekans bölücü ve zamanlama devreleri
Endüstriyel otomasyon ve kontrol sistemleri
Eğitim amaçlı projeler ve hobi devreleri
Bellek ve I/O genişletme devreleri

Neden 74HC646 DIP-24 Alıcı-Verici?
74HC646, 8-bit çift yönlü veri yolu alıcı-vericisi ve dahili kayıt ile veri saklama ve senkronizasyon sağlar. 3-state çıkışları, veri yolu izolasyonu için esneklik sunar. 2V-6V besleme aralığı ve ±7.8mA çıkış akımı, geniş kapsamlı uygulamalara uyum sağlar. 30MHz saat frekansı ve 18ns yayılım gecikmesi, hızlı veri aktarımı sunar. DIP-24 paketi, prototip ve endüstriyel projelerde kolay montaj sağlar. RoHS uyumluluğu, çevre dostu tasarımlar için uygundur.Satın Alma Bilgileri:

Stok Kodu: DSTK1384
Teslimat: Hafta içi 16:00’a kadar verilen siparişler aynı gün kargoda.
Ödeme Seçenekleri: Havale/EFT
Datasheet: 74HC646 Datasheet
Not: Veri yolu uygulamaları için uygun pull-up/pull-down dirençleri gerekebilir.

Neden DELTASET ELEKTRONİK?
DELTASET ELEKTRONİK, kaliteli elektronik komponentleri sunar. Hızlı teslimat ve profesyonel destek ekibimizle projelerinizde güvenilir bir iş ortağıyız. Orijinal ürün garantisi ve müşteri memnuniyeti odaklı hizmet anlayışımızla fark yaratıyoruz.İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected] (mailto:[email protected])
Adres: Karaköy, İstanbul

74HC646 DIP-24 8-Bit Alıcı-Verici’yi Hemen Satın Alın!
