74HC86N, Texas Instruments veya NXP Semiconductors gibi üreticiler tarafından üretilen dört adet 2-giriş XOR (Exclusive-OR) kapısı içeren yüksek hızlı CMOS entegre devresidir. DIP-14 kılıfta, 2V ila 6V besleme voltajı ve düşük güç tüketimi ile lojik devrelerde sinyal işleme, hata algılama ve aritmetik lojik devreler için tasarlanmıştır. Her XOR kapısı, Y = A ⊕ B (Y = A.B’ + B.A’) fonksiyonunu gerçekleştirir ve çıkış yalnızca girişler farklı olduğunda yüksek (1) olur. HC serisi, CMOS teknolojisi ile düşük güç tüketimi ve yüksek gürültü bağışıklığı sunar.
Özellikler
-
Tip: Dört adet 2-giriş XOR kapısı, CMOS teknolojisi.
-
Besleme Voltajı (Vcc): 2V - 6V.
-
Yayılım Gecikmesi: 10ns (tipik,
@5V
, CL=15pF).
-
Çıkış Akımı: ±4mA (
@5V
).
-
Saat Frekansı: 40MHz (maks, lojik geçişler için).
-
Güç Tüketimi: 20µA (maks, Icc), 1µA/giriş pini.
-

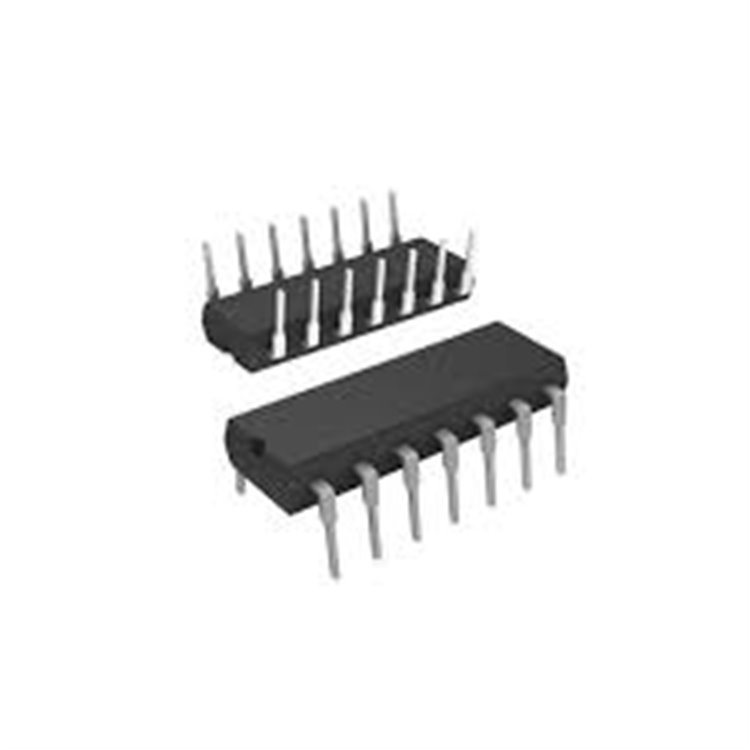

Kılıf: DIP-14 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +125°C.
-
Özellikler: Düşük güç tüketimi, yüksek gürültü bağışıklığı, 10 LS-TTL yükü sürebilir, giriş/çıkış Vcc’ye kadar destekler, RoHS uyumlu.
Kullanım Alanları
-
Aritmetik lojik devreler (toplama, karşılaştırma).
-
Hata algılama ve parite kontrol devreleri.
-
Mikrodenetleyici tabanlı lojik işlemleri (örn. Arduino).
-
Endüstriyel kontrol ve otomasyon sistemleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: Texas Instruments 74HC86 Veri Sayfası
Neden 74HC86N?
Dört XOR kapısı, her biri bağımsız olarak A ⊕ B işlemini gerçekleştirir, lojik tasarımlarda esneklik sağlar. 2V-6V geniş voltaj aralığı, 3.3V ve 5V sistemlerle uyumludur. 10ns yayılım gecikmesi, yüksek hızlı uygulamalara uygundur. 20µA düşük güç tüketimi, batarya destekli projelerde avantaj sağlar. DIP-14 kılıf, breadboard ve prototip projelerine uygundur. CMOS teknolojisi, yüksek gürültü bağışıklığı ve düşük güç tüketimi sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Girişler (A1-A4, B1-B4): Pin 1-2, 4-5, 9-10, 12-13 (her kapı için iki giriş).
-
Çıkışlar (Y1-Y4): Pin 3, 6, 8, 11.
-
Vcc (pin 14): 2V-6V besleme.
-
GND (pin 7; veri sayfası kontrolü).
-
Besleme: 2V-6V, tipik 5V (Arduino ile).
-
Kontrol:
-
Girişler (A, B) lojik seviyeleri (0V/Vcc) alır.
-
Çıkış: Y = 1, yalnızca A ≠ B (A=0, B=1 veya A=1, B=0).
-
Boolean ifade: Y = A.B’ + B.A’.
-
Montaj: DIP-14 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
Arduino ile Kullanım
-
Bağlantı: A1/B1 Arduino’nun dijital pinlerine (örn. D2, D3), Y1 çıkış Arduino’nun giriş pinine (örn. D4) bağlanır.
-
Kontrol: Arduino ile giriş sinyalleri digitalWrite() ile sağlanır, çıkış digitalRead() ile okunur.
-
Örnek Kod:
int inputA = 2; // A1 int inputB = 3; // B1 int outputY = 4; // Y1 void setup() { pinMode(inputA, OUTPUT); pinMode(inputB, OUTPUT); pinMode(outputY, INPUT); Serial.begin(9600); } void loop() { digitalWrite(inputA, HIGH); digitalWrite(inputB, LOW); // A=1, B=0 → Y=1 Serial.println(digitalRead(outputY)); delay(1000); }
SSS
74HC86N vs 74LS86?
74HC86N, CMOS, 2V-6V, 20µA, 10ns gecikme; 74LS86, TTL, 5V, 16mA, 30ns gecikme. HC86N daha düşük güç tüketir ve geniş voltaj aralığı sunar. 74HC86N vs 74HCT86?
74HC86N, CMOS girişler (3.5V
@5V
); 74HCT86, TTL uyumlu girişler (2V
@5V
). HCT86, 5V TTL sistemlerle daha uyumludur. Arduino ile kullanılabilir mi?
Evet, 5V veya 3.3V Arduino ile uyumludur. Giriş/çıkış pinleri doğrudan bağlanabilir.
