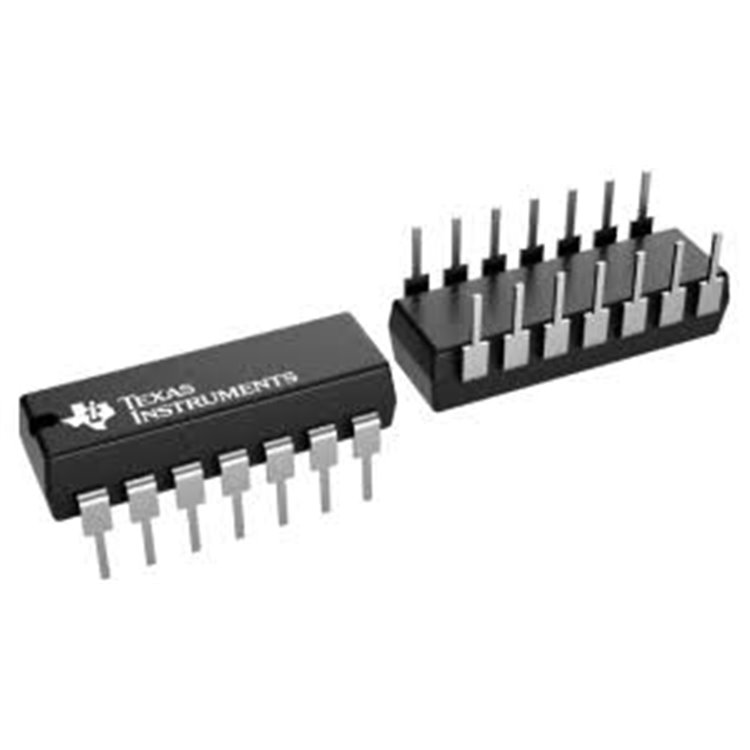

74HCT04, Texas Instruments, NXP veya diğer üreticiler tarafından üretilen bir Hex Inverter (Altı Tersleyici) entegre devresidir. DIP-14 (Dual In-line Package, Through-Hole Technology - THT) paketinde sunulan bu bileşen, altı adet bağımsız NOT (tersleyici) mantık kapısı içerir. HCT (High-Speed CMOS with TTL Compatibility) serisi, CMOS teknolojisinin düşük güç tüketimi ile TTL lojik seviyelerine uyumluluğu birleştirir. Dijital devrelerde sinyal ters çevirme, osilatör tasarımı ve lojik işlemler için yaygın olarak kullanılır. Aşağıda 74HCT04’ün detaylı özellikleri yer almaktadır:
-
Fonksiyon: Altı adet bağımsız tersleyici (inverter) kapısı; her kapı, giriş sinyalini tersine çevirir (0 → 1, 1 → 0).
-
Yapı: HCT CMOS teknolojisi, düşük güç tüketimi ve TTL giriş seviyeleriyle uyumluluk sağlar.
-
Pim Sayısı: 14 (DIP-14 paketi).
-
Girişler: 6 giriş (A1, A2, A3, A4, A5, A6).
-
Çıkışlar: 6 çıkış (Y1, Y2, Y3, Y4, Y5, Y6).
-
Güç: V_CC (besleme voltajı, genellikle 5V) ve GND (toprak).
-
Çalışma Voltaj Aralığı: 4.5V ila 5.5V (tipik olarak 5V), TTL uyumlu giriş seviyeleri sunar.
-
Çıkış Akımı:
-
Güç Tüketimi: Çok düşük, statik durumda birkaç mikrowatt; dinamik durumda 8mA’ya kadar (V_CC=5V, f=1MHz).
-
Yayılım Gecikmesi (Propagation Delay): Tipik 10ns (V_CC=5V, C_L=15pF), yüksek hızlı dijital uygulamalar için uygun.
-
Giriş Kapasitansı: Tipik 3.5pF, düşük sinyal bozulBLACKması sağlar.
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (bazı modellerde -55°C ila +125°C), endüstriyel uygulamalara uygundur.
-
Paket Tipi: DIP-14 THT, breadboard ve prototip devrelerde kolay kullanım için delikli montaj destekler.
-
Uygulama Alanları:
-
Sinyal ters çevirme (inversion) ve lojik seviye dönüştürme.
-
Kristal osilatör devreleri ve sinyal şekillendirme.
-
Mikrodenetleyici arayüzleri ve dijital kontrol sistemleri.
-
Eğitim amaçlı elektronik projeler ve lojik devre tasarımları.
-
Avantajlar:
-
TTL Uyumluluğu: 5V TTL devreleriyle doğrudan çalışabilir.
-
Düşük Güç Tüketimi: CMOS teknolojisi sayesinde enerji verimliliği.
-
Yüksek Hız: Hızlı anahtarlama için optimize edilmiş.
-
Kompakt Tasarım: Altı tersleyiciyi tek bir pakette sunar, devre karmaşıklığını azaltır.
-
RoHS Uyumluluğu: Çevre dostu üretim.
74HCT04, dijital devrelerde temel bir yapı taşı olarak kullanılır. Tersleyici kapıları, sinyal işleme, lojik kontrol ve osilatör devrelerinde esneklik sağlar. HCT serisi, özellikle 5V sistemlerde TTL ve CMOS teknolojilerini birleştiren projelerde tercih edilir.
