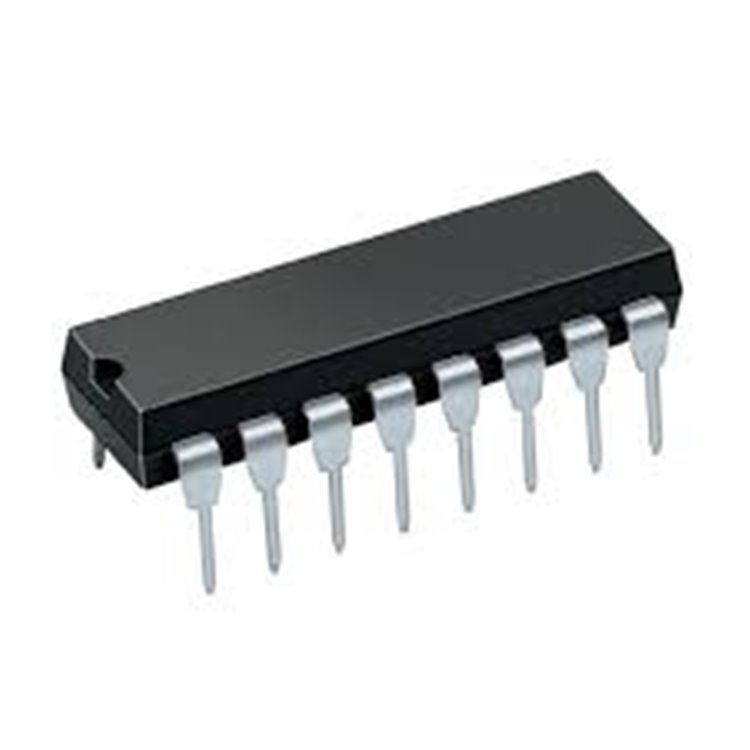

74HCT4518P DIP-16 Çift BCD Sayıcı – 5V TTL Uyumlu Çözüm
74HCT4518P, NXP Semiconductors (eski adıyla Philips) tarafından üretilen çift BCD (Binary-Coded Decimal) sayıcı entegre devresidir. DIP-16 kılıfta, 5V besleme voltajı ve TTL uyumlu giriş/çıkışlarla, frekans bölücü, sayıcı devreleri ve saat uygulamaları için tasarlanmıştır. Her bir sayıcı, 0’dan 9’a kadar (BCD formatında) sayar ve zincirleme (cascading) ile daha büyük sayıcılar oluşturulabilir. HCT serisi, CMOS teknolojisi ile TTL lojik seviyelerine uyumluluk ve düşük güç tüketimi sunar, mikrodenetleyici tabanlı sistemlerde kullanım için idealdir.
Özellikler
-
Tip: Çift 4-bit BCD sayıcı.
-
Besleme Voltajı (Vcc): 4.5V - 5.5V.
-
Yayılım Gecikmesi: 35ns (tipik,
@5V
, CL=15pF).
-
Saat Frekansı: 55MHz (maks,
@5V
).
-
Çıkış Akımı: ±4mA.
-
Kontrol Pinleri: Saat (CP), etkinleştirme (EN), sıfırlama (MR).
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: TTL uyumlu girişler, düşük güç tüketimi (80µA maks), zincirleme desteği, RoHS uyumlu.
Kullanım Alanları
-
Frekans bölücü devreleri (ör. saat, zamanlayıcı).
-
Sayıcı devreleri (etkinlik sayımı, pulse counting).
-
Dijital saat ve zamanlayıcı uygulamaları.
-
Mikrodenetleyici tabanlı kontrol sistemleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: NXP Semiconductors 74HCT4518 Veri Sayfası
Neden 74HCT4518P?
Çift BCD sayıcı, her biri 0-9 arası sayabilen iki bağımsız 4-bit sayıcı içerir, frekans bölücü ve sayıcı uygulamaları için uygundur. 55MHz maksimum saat frekansı, yüksek hızlı lojik devrelere olanak tanır. TTL uyumlu girişler, 5V mikrodenetleyicilerle (örn. Arduino) kolay entegrasyon sağlar. Düşük güç tüketimi (80µA), batarya destekli sistemlerde avantajlıdır. DIP-16 kılıf, breadboard ve prototip projelerine uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
CP1, CP2 (pin 1, 9): Saat girişleri (yükselen kenar tetiklemeli).
-
EN1, EN2 (pin 2, 10): Etkinleştirme (düşük=aktif).
-
MR1, MR2 (pin 15, 7): Master reset (yüksek=sıfırlama).
-
Q0-Q3 (1, 2) (pin 3-6, 11-14): BCD çıkışları (her sayıcı için 4-bit).
-
Vcc (pin 16), GND (pin 8; veri sayfası kontrolü).
-
Besleme: 5V (±10%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
CP pinine saat pulse’ları uygulanır; her yükselen kenarda sayıcı artar (0-9).
-
EN düşükken sayıcı aktif; MR yüksekken sıfırlanır.
-
Çıkışlar, BCD formatında (0000-1001) dijital veri sağlar.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
