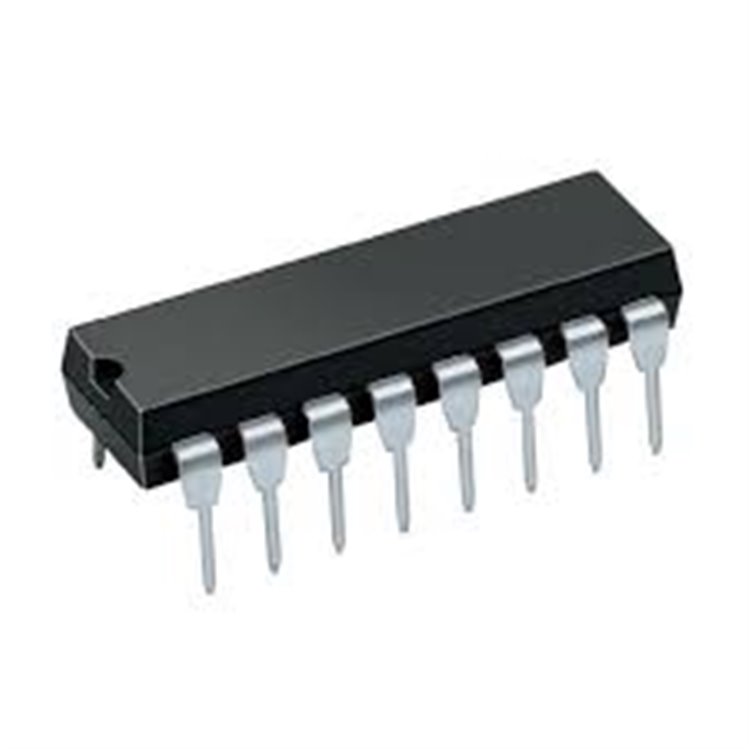

74LS47, Texas Instruments tarafından üretilen BCD (Binary-Coded Decimal) to 7-segment dekoder/sürücü entegre devresidir. DIP-16 kılıfta, 5V besleme voltajı ve açık kollektör çıkışları ile ortak anot 7-segment ekranları sürmek için tasarlanmıştır. BCD girişlerini (0-9) 7-segment ekran formatına çevirir ve lamba testi (LT), sıfırlama bastırma (RBI) ve sıfırlama çıkışı (RBO) özellikleri sunar. Düşük güç tüketimli TTL lojik ailesine aittir ve dijital göstergeler için idealdir.
Özellikler
-
Tip: BCD to 7-segment dekoder/sürücü, açık kollektör çıkış.
-
Besleme Voltajı (Vcc): 4.75V ila 5.25V.
-
Çıkış Akımı: 24mA (düşük seviyede, her segment).
-
Giriş Voltajı: TTL uyumlu (0-5V).
-
Çıkışlar: 7-segment (a-g, pin 9-15), açık kollektör.
-
Özellikler: Lamba testi (LT), sıfırlama bastırma (RBI), sıfırlama çıkışı (RBO).
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Lojik Ailesi: LS (düşük güç Schottky TTL).
Kullanım Alanları
-
Ortak anot 7-segment ekran sürücüleri (sayaçlar, saatler).
-
Mikrodenetleyici tabanlı dijital göstergeler (Arduino, PIC).
-
Endüstriyel kontrol panelleri ve sayaçlar.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: Texas Instruments 74LS47 Veri Sayfası
Neden 74LS47?
BCD girişlerini doğrudan 7-segment ekran formatına çevirir, açık kollektör çıkışlar yüksek akım (24mA) sağlar. LT, RBI ve RBO özellikleri, esnek gösterge kontrolü sunar. DIP-16 kılıf, breadboard ve prototip projelerine uygundur. Düşük güç tüketimi (35mW) ve TTL uyumluluğu, mikrodenetleyicilerle kolay entegrasyon sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları: BCD girişler (A-D, pin 7, 1, 2, 6), LT (pin 3), RBI (pin 4), RBO (pin 5), 7-segment çıkışlar (a-g, pin 9-15), Vcc (pin 16), GND (pin 8; veri sayfası kontrolü).
-
Besleme: 5V (±0.25V), GND bağlantısı.
-
Çıkış: Açık kollektör, 7-segment ekrana pull-up direnci (örn. 330Ω
@5V
) ile bağlanır.
-
Kontrol: BCD girişleri (0-9) için 0V (low) veya 5V (high) lojik sinyalleri. LT pini düşük yapılarak lamba testi yapılır.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
74LS47 vs 74HC47?
74LS47, düşük güç Schottky TTL (5V); 74HC47, CMOS tabanlı, daha geniş voltaj aralığı (2V-6V) ve düşük güç tüketimi. 74LS47, geleneksel 5V sistemler için uygundur.
Ortak anot mu katot mu?
74LS47, ortak anot 7-segment ekranlar için tasarlanmıştır. Ortak katot için 74LS48 kullanılır.
Arduino ile kullanılabilir mi?
Evet, 5V lojik sinyalleriyle doğrudan kontrol edilir, 7-segment ekranlarla kolayca çalışır.
