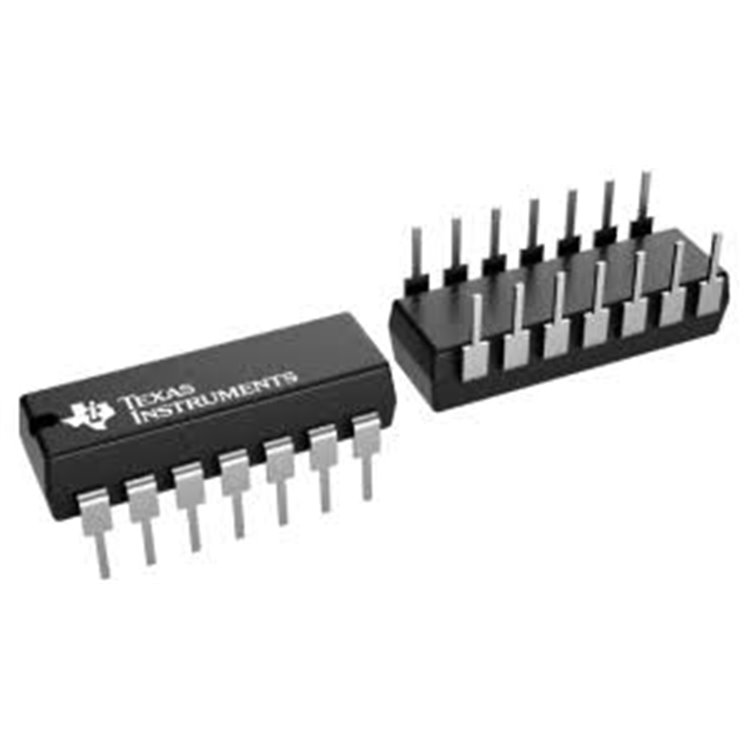

74LS90 ,DIP14 - DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 34112931

Stok Kodu 74LS90 - CA

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS90 DIP-14 DECADE SAYICI ENTEGRE - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

74LS90 - 4 Bit BCD Sayıcı Entegresi - DIP14 - Deltaset Elektronik

74LS90 DIP-14 Sayıcı Entegresi » Ser Elektronik

74LS90 DIP14 Entegre bir onluk sayıcı (decade counter) entegre devresidir ve Texas Instruments gibi üreticiler tarafından TTL (Transistor-Transistor Logic) teknolojisiyle üretilir. DIP-14 (Dual Inline Package, 14 pin) kapsülüne sahiptir ve dijital devrelerde sayım işlemleri için kullanılır. Aşağıda 74LS90’ın özellikleri, kullanım detayları ve DeltaSet Elektronik’ten satın alma bilgileri Türkçe olarak özetlenmiştir.

74LS90 Özellikleri:

Fonksiyon: 0’dan 9’a kadar binary (ikili) formatta sayar ve sıfırlanır (decade counter). İçerisinde bir 2’ye bölücü ve bir 5’e bölücü sayıcı bulunur, bu sayede 10’a bölme işlemi gerçekleştirir.
Paket: DIP-14 (14 pinli).
Besleme Voltajı: 4.75V - 5.25V (tipik 5V, 74LS90 için).
- Not: 74HC90 versiyonu 2V - 6V destekler, ancak 74LS90 sadece 5V ile çalışır.
Çıkış Akımı:
- Yüksek seviyede (sourcing): 0.8 mA.
- Düşük seviyede (sinking): 16 mA.
Çıkış Formatı: 4-bit binary (BCD - Binary Coded Decimal).
Uygulamalar: Dijital saatler, frekans sayıcıları, sayım devreleri ve diğer dijital sayım ihtiyaçları.
Pin Düzeni (Temel):
- CLK0: Sayım girişi (2’ye bölücü için).
- CLK1: 5’e bölücü için giriş (Q0 ile bağlanarak 0-9 sayımı sağlanır).
- Q0-Q3: 4-bit binary çıkışlar.
- Vcc: 5V besleme (Pin 5).
- GND: Toprak (Pin 10).
- R0, R9: Sıfırlama ve 9’a sıfırlama pinleri.
Çalışma Sıcaklığı: 0°C ila 70°C.

Kullanım Notları:

Sayım Yapılandırması: 0’dan 9’a sayım için CLK0 girişine saat sinyali verilir ve Q0 çıkışı CLK1’e bağlanır. Bu, entegreyi 10’a bölücü olarak çalıştırır.
7-Segment Ekran ile Kullanım: 74LS90’ın binary çıkışı, 7-segment ekranda onluk sayı göstermek için 74LS47 gibi bir BCD-decimal dönüştürücü ile kullanılabilir.
Bağlantı: Datasheet’te belirtilen bağlantı şemasına uyulmalıdır. Yanlış bağlantılar entegreye zarar verebilir.
Datasheet: Detaylı bilgi için Texas Instruments’ın 74LS90 datasheet’ine bakın ([www.ti.com] (http://www.ti.com]) veya [www.alldatasheet.com] (http://www.alldatasheet.com])).

DeltaSet Elektronik’ten Satın Alma:

74LS90 DIP14 entegresini DeltaSet Elektronik üzerinden satın almak için aşağıdaki iletişim bilgileri ve adımları kullanabilirsiniz:

Firma Adı: DeltaSet Elektronik
Web Sitesi: www.deltaset.net
E-posta: [email protected]
Telefon: +90 212 251 24 60

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

74LS90, 74LS90 entegre, BCD sayıcı entegre, 4 bit sayıcı entegre, DIP14 entegre, TTL sayıcı, 74LS90 datasheet, 74LS90 fiyat, mod 10 sayıcı, mod 6 sayıcı, frekans bölücü entegre, dijital sayaç entegre, Deltaset Elektronik
