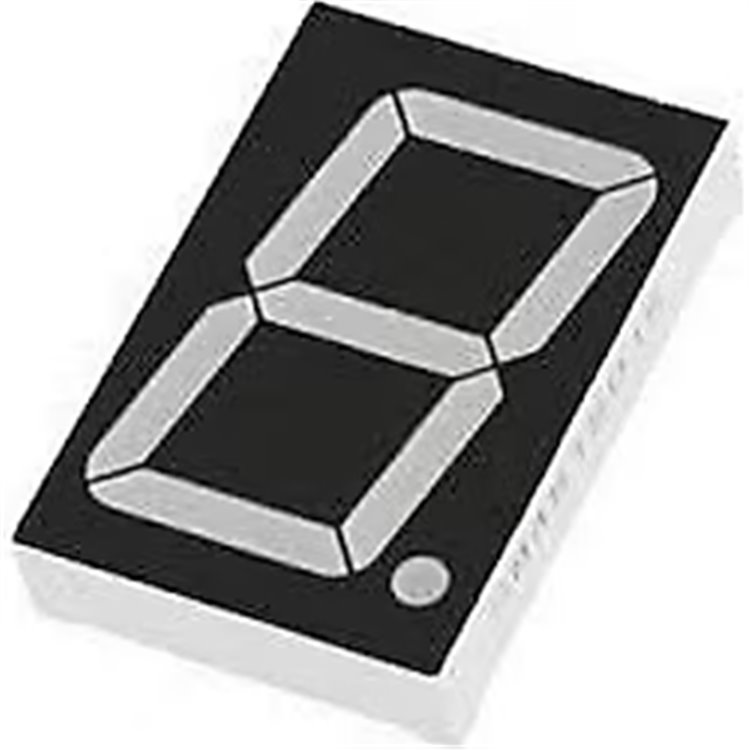

75mm kırmızı anotlu 7 segment LED display, ortak anot konfigürasyonunda, 2V-20mA çalışma parametreleriyle, sayıcılar, saatler ve endüstriyel göstergeler için tasarlanmış bir dijital tüptür. Yüksek parlaklık, düşük güç tüketimi ve dayanıklı plastik gövdesiyle ev aletleri, enstrümanlar ve otomotiv aksesuarlarında yaygın kullanılır. Arduino ve mikrodenetleyici projelerine kolayca entegre edilebilir.
Özellikler
-
Tip: Ortak anot, 7 segment LED display.
-
Boyut: 75mm (3 inç) ekran yüksekliği, yaklaşık 86 x 65 x 12mm (UxGxY).
-
Renk: Kırmızı LED.
-
Voltaj/Akım: 2V (segment başına), 15-20mA.
-
Pin Sayısı: 10 (ortak anotlar genellikle 3 ve 8 numaralı pinler).
-
Malzeme: Yüksek kaliteli, dayanıklı plastik gövde.
-
Çalışma Sıcaklığı: -20°C ila +70°C.
-
Özellikler: Yüksek parlaklık, düşük güç tüketimi, iyi ışık homojenliği, Arduino uyumlu, RoHS uyumlu.
Kullanım Alanları
-
Dijital saat ve sayıcı devreleri.
-
Endüstriyel kontrol panelleri ve göstergeler.
-
Ev aletleri (mikrodalga, fırın ekranları).
-
Otomotiv aksesuarları (gösterge panelleri).
-
Eğitim amaçlı elektronik projeler.
Teknik Özellikler
Kaynak: Genel 7 segment LED display özellikleri (ör. Amazon, Othmro ürünleri)
Neden 75mm Kırmızı Anotlu LED Display?
75mm (3 inç) büyük ekran, uzak mesafeden okunabilirlik sağlar. Ortak anot yapısı, mikrodenetleyici ve sürücü entegreleri (örn. SN74HC595, MAX7219) ile kolay kontrol edilir. 2V-20mA düşük güç tüketimi, batarya destekli projeler için uygundur. Kırmızı LED, yüksek parlaklık ve homojen ışık dağılımı sunar. Dayanıklı plastik gövde, uzun ömürlüdür.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Ortak anot pinleri (3, 8): +5V veya Vcc’ye bağlanır.
-
Segment pinleri (a-g, dp): Sürücü devresi veya direnç (örn. 1kΩ
@5V
) üzerinden kontrol edilir.
-
Örnek: Segment ‘a’ için pin 7, ‘b’ için pin 6 (veri sayfası kontrolü önerilir).
-
Besleme: Segment başına 2V, 15-20mA. 5V sistemlerde her segment için 1kΩ direnç önerilir.
-
Kontrol:
-
Montaj: Breadboard için dikkatli bapin bağlantısı gerekir (geniş pin aralığı nedeniyle iki breadboard gerekebilir). Lehimleme <260°C, 10s.
-
Koruma: Voltaj 5V’yi aşmamalı, ters polariteye dikkat edilmeli, ESD önlemleri alın.
SSS
Ortak Anot vs Ortak Katot?
Ortak anot, pozitif uç ortak (Vcc); ortak katot, negatif uç ortak (GND). Ortak anot, SN74HC595 gibi sürücülerle daha yaygın kullanılır.
SN74HCT534 ile kullanılabilir mi?
Evet, SN74HCT534 (D-tipi flip-flop) veri saklama için kullanılabilir, ancak display için ek sürücü (örn. ULN2803) gerekir.
Arduino ile nasıl bağlanır?
MAX7219 veya SN74HC595 ile segment kontrolü yapılır. Örnek kodlar MPLAB veya Arduino IDE’de bulunur.
