BC856, NXP Semiconductors, ON Semiconductor veya diğer üreticiler tarafından üretilen bir PNP küçük sinyal transistörüdür ve SOT-23 yüzey montaj (SMD) paketinde sunulur. Düşük güç amplifikasyon ve anahtarlama uygulamaları için tasarlanmış bu transistör, kompakt boyutu ve yüksek güvenilirliği ile hobi projeleri, tüketici elektroniği ve endüstriyel devrelerde yaygın olarak kullanılır. BC856, BC846 (NPN) ile komplemanter bir çift oluşturur. Aşağıda BC856’nın detaylı özellikleri yer almaktadır:
-
Transistör Tipi: PNP, epitaksiyel silikon yapısı.
-

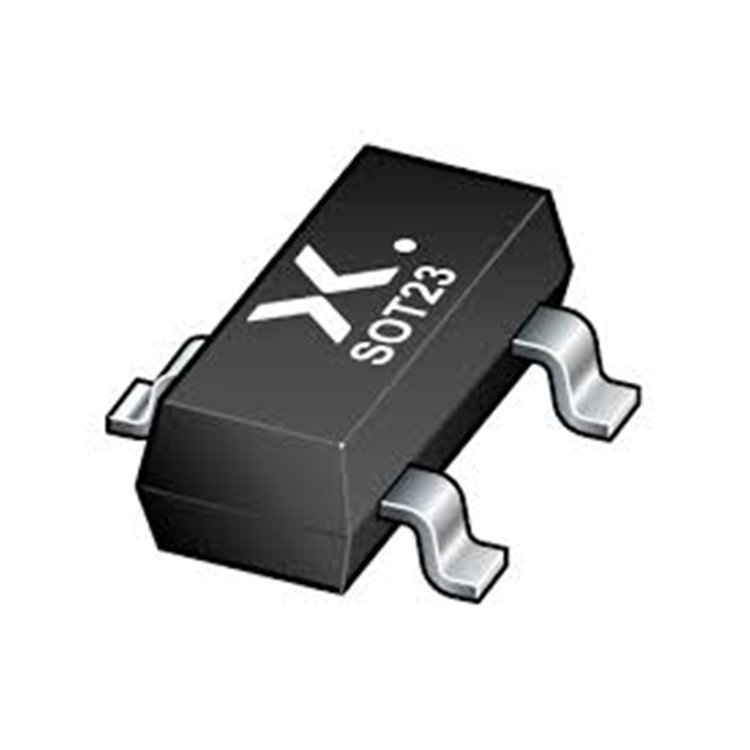

Paket Tipi: SOT-23, yüzey montaj için kompakt tasarım (yaklaşık 2.9mm x 1.3mm x 1.1mm).
-
Pim Konfigürasyonu:
-
1: Baz (Base)
-
2: Emitter
-
3: Kollektör (Collector)
-
Maksimum Gerilim Değerleri:
-
Kollektör-Emitter Voltajı (V_CEO): -65V (BC856A/BC856B varyantları için).
-
Kollektör-Baz Voltajı (V_CBO): -80V.
-
Emitter-Baz Voltajı (V_EBO): -5V.
-
Maksimum Akım:
-
Güç Dağılımı (P_D): 250mW (TA=25°C’de), düşük güç uygulamaları için uygun.
-
Akım Kazancı (h_FE):
-
BC856A: 125-250 (I_C=-10µA, V_CE=-5V).
-
BC856B: 220-475 (I_C=-10µA, V_CE=-5V).
-
Geçiş Frekansı (f_T): Minimum 100MHz, küçük sinyal amplifikasyonu için yeterli.
-
Doygunluk Voltajı (V_CE(sat)): Maksimum -0.65V (I_C=-100mA, I_B=-5mA).
-
Çalışma Sıcaklık Aralığı: -65°C ila +150°C, endüstriyel ve zorlu koşullarda güvenilir performans.
-
İşaretleme Kodu:
-
Uygulama Alanları:
-
Küçük sinyal amplifikasyonu (örneğin, ses ön amplifikatörleri).
-
Anahtarlama devreleri (dijital lojik, röle sürücüleri).
-
Mikrodenetleyici arayüzleri ve sinyal koşullandırma.
-
Tüketici elektroniği (TV, radyo, taşınabilir cihazlar).
-
Avantajlar:
-
Kompakt Tasarım: SOT-23 paketi, yer tasarrufu sağlar ve modern PCB tasarımlarına uygundur.
-
Düşük Gürültü: Amplifikasyon uygulamalarında yüksek sinyal kalitesi.
-
Geniş h_FE Aralığı: Farklı kazanç ihtiyaçlarına uygun varyantlar (A/B).
-
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim.
BC856, düşük güç tüketimi ve yüksek kazanç özellikleri ile genel amaçlı PNP transistör uygulamalarında ideal bir seçimdir. BC856A ve BC856B varyantları, farklı akım kazanç ihtiyaçlarına göre seçilebilir.
