10K 3296 Bourns Trimpot (3296W-1-103LF): Teknik Özellikler ve Kullanım Alanları

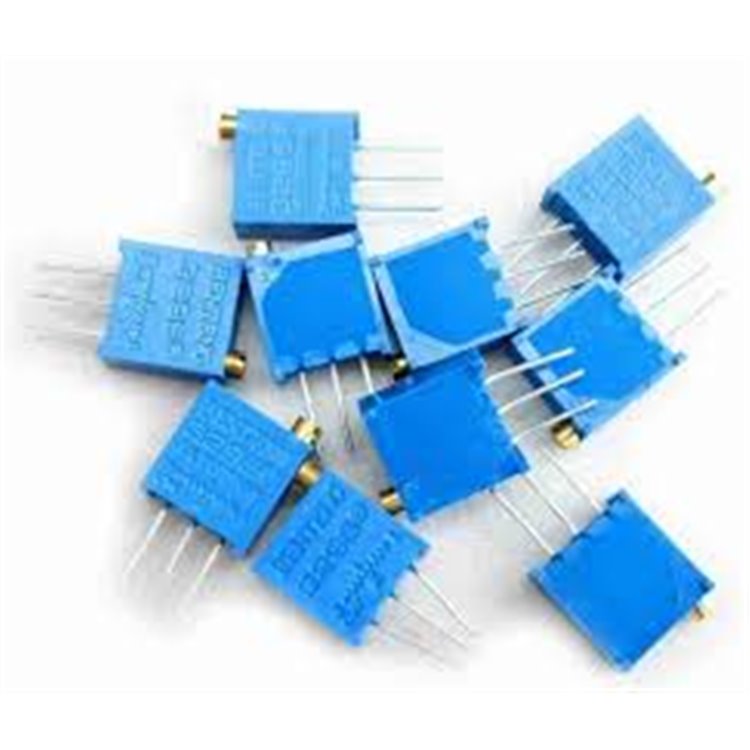

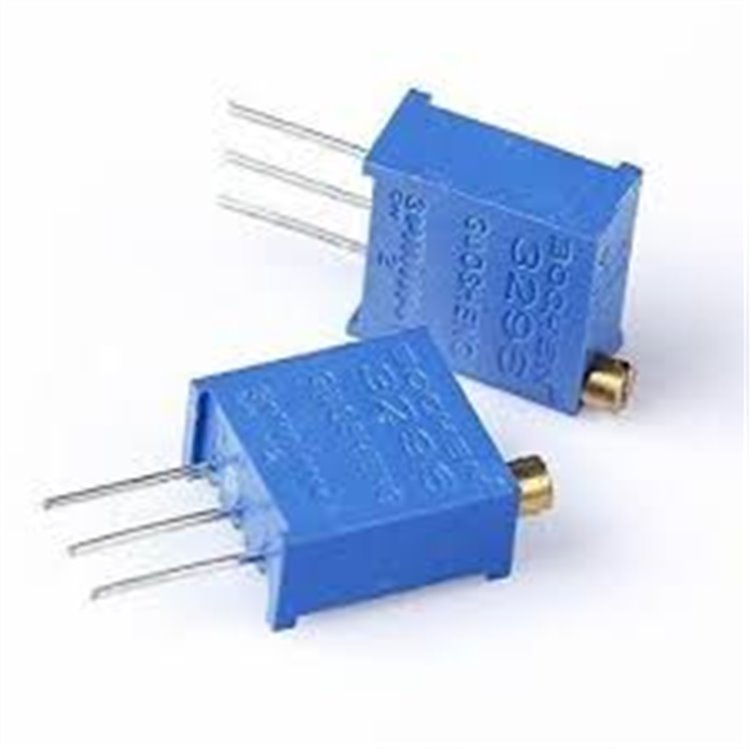

10K 3296 Bourns Trimpot (3296W-1-103LF), Bourns tarafından üretilen, 10kΩ direnç değerine sahip, 3/8 inç kare, çok turlu bir cermet trimpot (ayarlı potansiyometre) bileşenidir. TO-220 tarzı delikli montaj (through-hole) paketi ve 25 tur ayarı ile hassas devre kalibrasyonları için tasarlanmıştır. Kompakt yapısı, yüksek dayanıklılığı ve sızdırmaz tasarımı, endüstriyel, tüketici elektroniği ve taşınabilir cihazlarda yaygın kullanım sağlar.
10K 3296 Bourns Trimpot Nedir?
3296W-1-103LF, Bourns’un 3296 serisi çok turlu trimpot ailesinin bir üyesidir. Bu trimpot, devrelerde hassas voltaj veya direnç ayarlamaları için kullanılır. Cermet (seramik-metal) yapısı, yüksek stabilite ve uzun ömür sunar. Üstten ayar vidalı tasarımı, bir tornavida ile kolayca ayarlanabilir ve sızdırmaz yapısı sayesinde kart yıkama işlemlerine dayanıklıdır. Çeşitli elektronik ekipmanlarda lineer mesafe, açı veya dönüş ölçümü gibi uygulamalarda tercih edilir.
Anahtar Özellikler
-
Trimpot Tipi: Çok turlu (Multi-turn)
-
Direnç Değeri: 10kΩ
-
Güç Derecesi: 0.5W
-
Direnç Toleransı: ±10%
-
Sıcaklık Katsayısı: ±100ppm/°C
-
Ayar Tur Sayısı: 25 tur
-
Eleman Malzemesi: Cermet
-
Montaj Tipi: Delikli montaj (Through-hole)
-
Paket: 3/8 inç kare (9.53mm x 4.83mm x 10.03mm)
-
Ayar Tipi: Üstten ayar (Top Adjust, geniş vida yuvası)
-
Terminal Stili: PC pin (5 terminal seçeneği)
-
Çalışma Sıcaklığı: -55°C ila +125°C
-
Dönüş Ömrü: 200 döngü
-
Özellikler:
-
Sızdırmaz tasarım (board washing için uygun)
-
Chevron conta tasarımı
-
Dahili stand-off’lar ile sağlam gövde
-
RoHS uyumlu (Pb-free seçenek: 3296W-1-103LF)
-
JEDEC standartlarına uygun
10K 3296 Bourns Trimpot’un Avantajları
-
Hassas Ayar: 25 tur ayarı, yüksek doğrulukla voltaj ve direnç kalibrasyonu sağlar.
-
Dayanıklı Yapı: Cermet eleman ve sızdırmaz tasarım, zorlu ortamlarda uzun ömür sunar.
-
Kolay Montaj: Delikli montaj paketi, PCB’lere kolay entegrasyon sağlar.
-
Sızdırmaz Tasarım: Kart yıkama işlemlerine dayanıklı, endüstriyel uygulamalar için ideal.
-
Geniş Uygulama Yelpazesi: Tüketici elektroniğinden endüstriyel ekipmanlara kadar çok yönlü kullanım.
Tipik Uygulama Alanları
10K 3296 Bourns Trimpot, çok çeşitli elektronik uygulamalarda kullanılır:
-
Endüstriyel Ekipmanlar: Lineer mesafe, açı veya dönüş ölçümü.
-
Tüketici Elektroniği: TV’ler, ses sistemleri ve ev aletlerinde kalibrasyon.
-
Taşınabilir Cihazlar: Batarya yönetimi ve güç kontrol devreleri.
-
Güç Yönetimi: Voltaj regülatörleri ve DC-DC dönüştürücüler.
-
Prototip Geliştirme: Devre ayarı ve test aşamaları.
Pin Konfigürasyonu (3296W)
-
Pin 1: CCW (Counter-Clockwise, sabit uç, genellikle Vcc’ye bağlanır)
-
Pin 2: Wiper (Ayarlanabilir uç, çıkış voltajı sağlar)
-
Pin 3: CW (Clockwise, sabit uç, genellikle GND’ye bağlanır)
Bağlantı Notu: CCW ve CW uçları sırasıyla pozitif besleme (Vcc) ve toprak (GND) ile bağlanır. Wiper ucu, ayar vidası döndürüldükçe değişken bir çıkış voltajı sağlar.
Teknik Notlar ve Öneriler
-
Ayar: Geniş vida yuvası, standart bir tornavida ile kolay ayar sağlar. Hassas ayar için küçük adımlarla döndürün.
-
Montaj: PCB’ye lehimlenirken düşük sıcaklık ve uygun lehim teknikleri kullanılmalıdır.
-
Isı Dağıtımı: 0.5W güç derecesi için uygun PCB tasarımı önerilir.
-
Alternatifler: 3296 serisi diğer direnç değerleri (ör. 2kΩ, 5kΩ) veya Vishay/Spectrol trimpotlar.
-
Datasheet İncelemesi: Detaylı özellikler ve uygulama devreleri için Bourns’un resmi datasheet’ine bakılması önerilir.
10K 3296 Bourns Trimpot Datasheet ve Kaynaklar
Detaylı teknik özellikler, uygulama devreleri ve performans grafikleri için aşağıdaki kaynaklara başvurabilirsiniz:
Satın Alma ve Fiyatlandırma
10K 3296 Bourns Trimpot (3296W-1-103LF), Deltaset Elektronik'den temin edilebilir. Fiyatlar, sipariş miktarına bağlı olarak genellikle 0.12$ ile 0.15$ arasında değişmektedir. Stok durumu için Deltaset Elektronik ile iletişime geçilmesi önerilir.
Neden 10K 3296 Bourns Trimpot’u Tercih Etmelisiniz?
10K 3296 Bourns Trimpot, hassas ayar yeteneği, dayanıklı cermet yapısı ve sızdırmaz tasarımı ile devre kalibrasyonunda güvenilir bir seçimdir. 25 tur ayarı, endüstriyel ve tüketici elektroniği uygulamalarında yüksek doğruluk sağlar. Bourns’un kalite güvencesi ve RoHS uyumluluğu, bu trimpotu hem prototip hem de seri üretim projeleri için ideal kılar.
