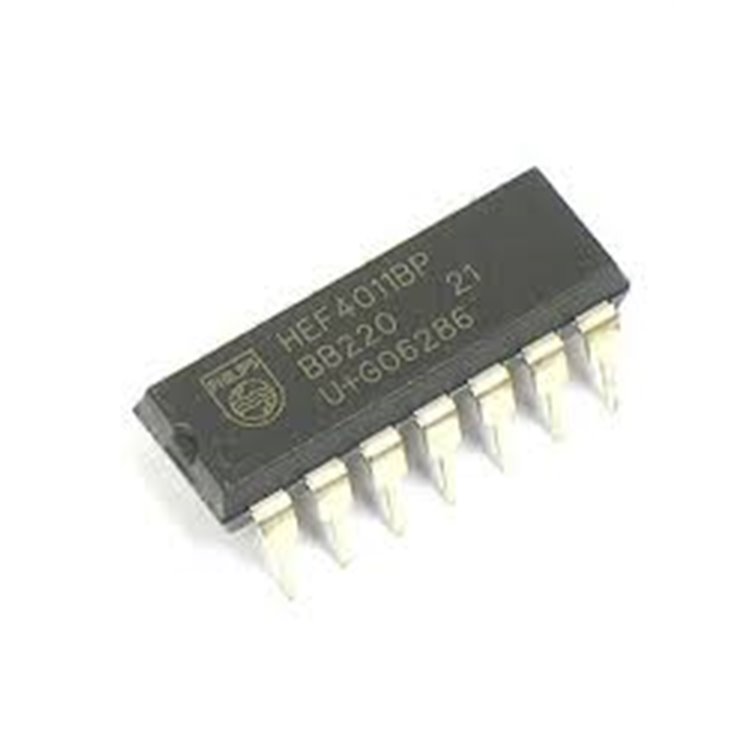

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CMOS LOJİK KAPISI, DÜŞÜK GÜÇ TÜKETİMLİ 4X 2-GİRİŞLİ NAND KAPISI

* * * * * *

Ürün Kodu 3447510

Stok Kodu CD4011BE-DIP14: Texas Instruments CD4011BE, 4x 2-girişli NAND kapısı, DIP-14 kılıf, 3V-18V çalışma voltajı. Dijital devreler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

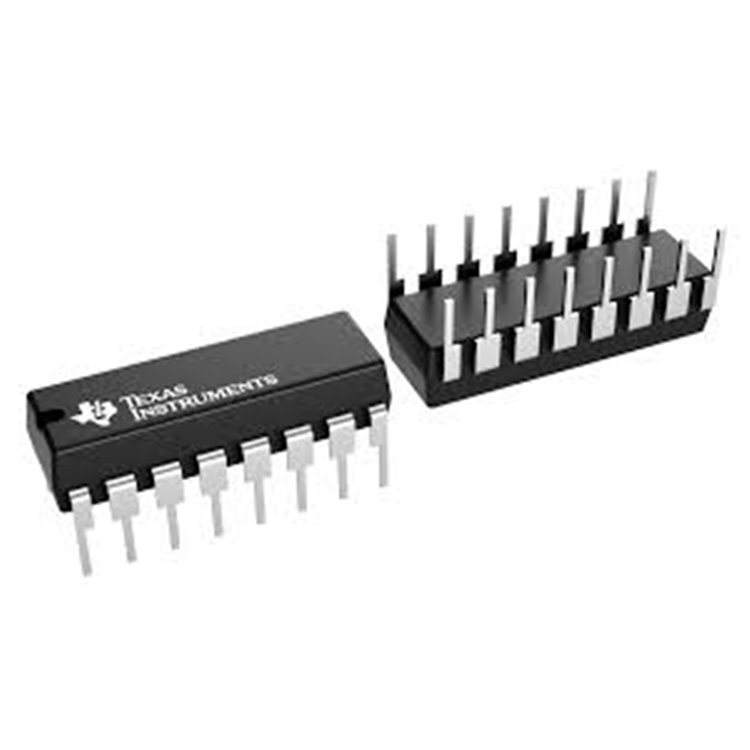

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

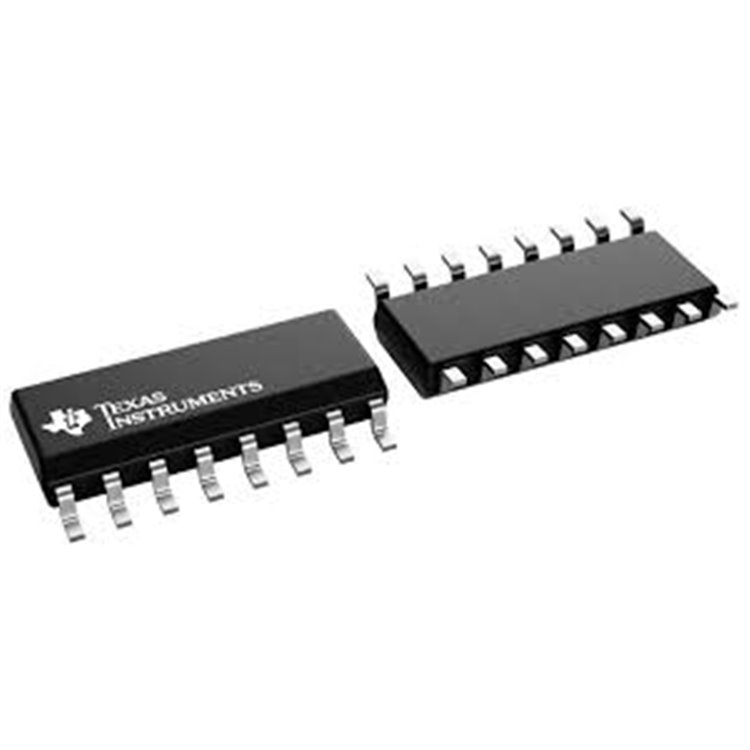

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

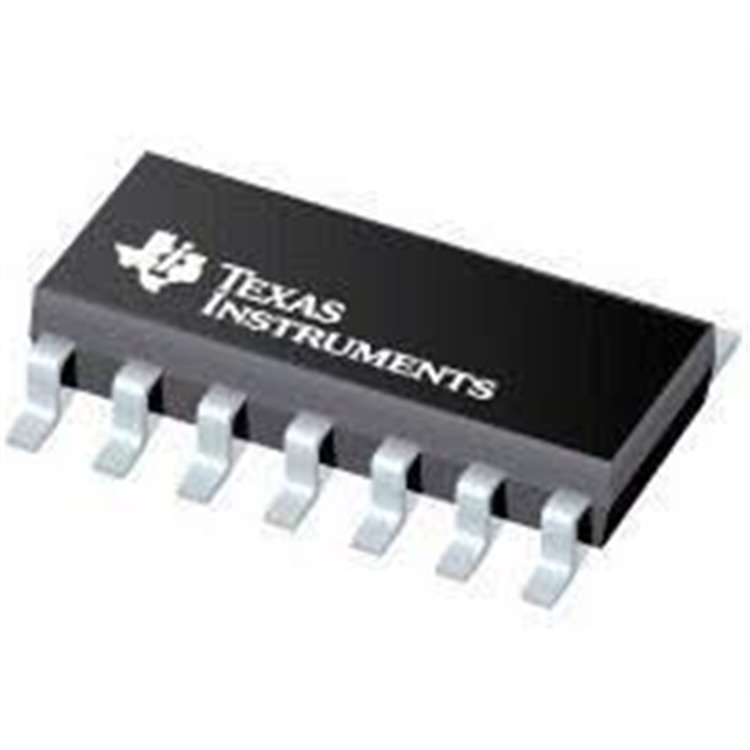

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

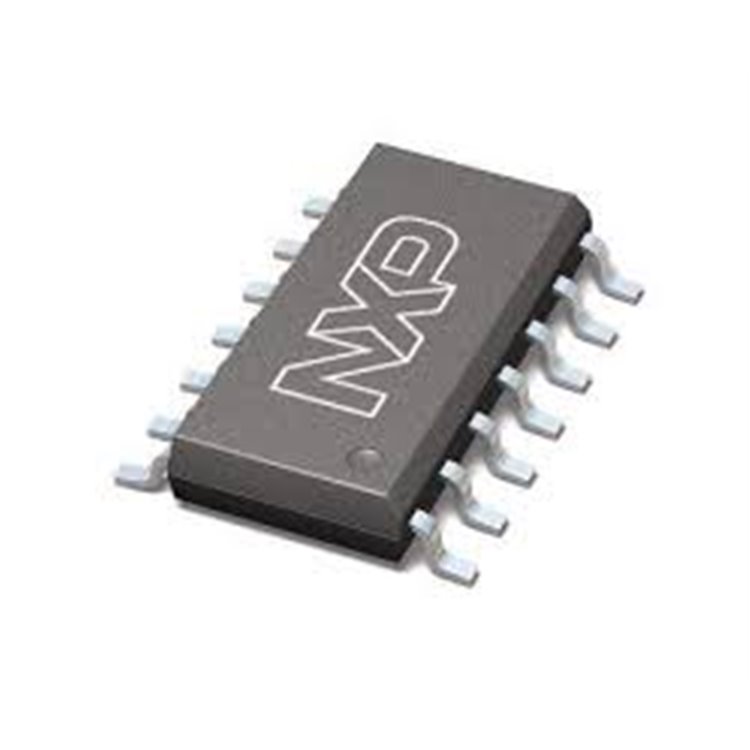

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

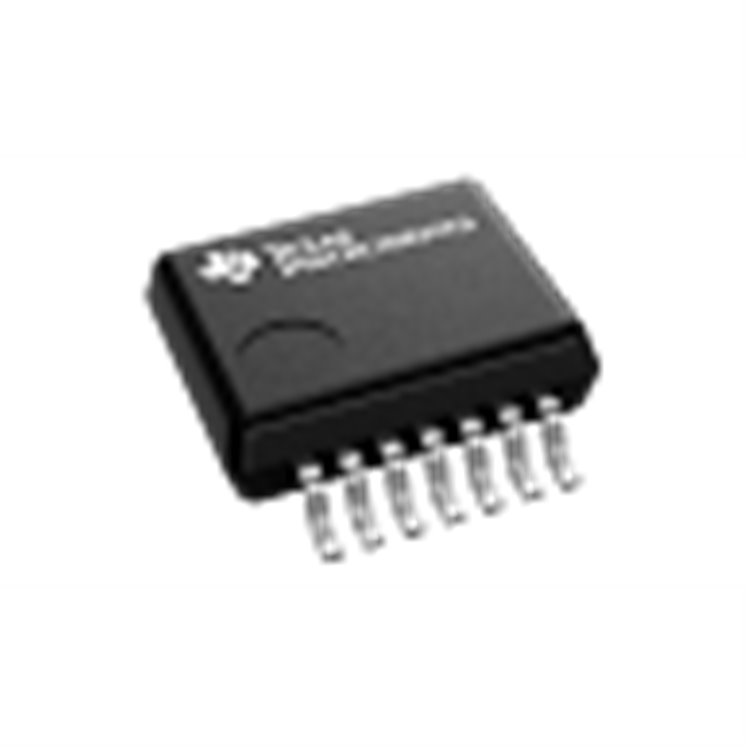

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

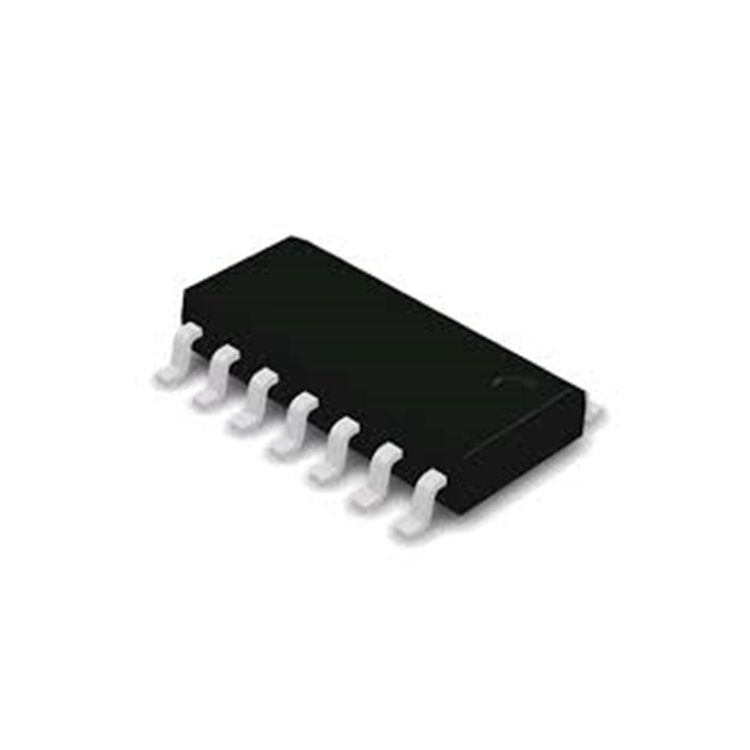

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

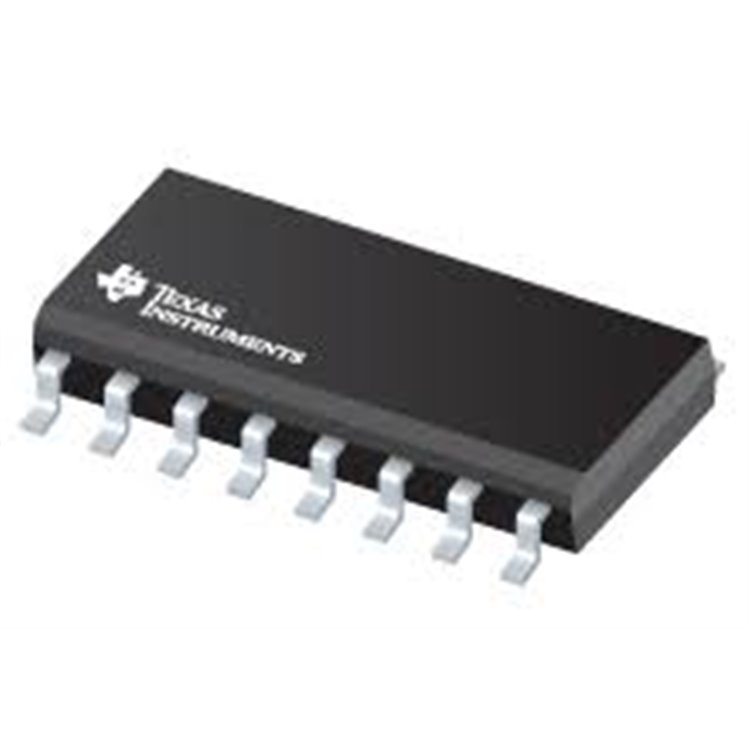

CD4017BM SOİC-16 - DELTASET ELEKTRONİK

CD4011 DIP ENTEGRE

CD4011 -HEF4011-4011-DIP-14

CD4011BE Quad 2-Input NAND Gate DIP-14 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Quad 2-Input NAND Gate (CMOS Lojik)
Kılıf Tipi: DIP-14 (Through Hole, 19.3 mm x 6.35 mm x 3.9 mm)
Fonksiyon: 4 adet 2-girişli NAND kapısı (Y = ¬(A ∧ B))
Besleme Voltajı (Vdd): 3V - 18V
Akım Tüketimi:
- Bekleme: ~10µA (tipik, Vdd = 5V)
- Aktif: ~1mA (Vdd = 15V)
Çıkış Akımı:
- Yüksek Seviye (Ioh): -1.5mA (Vdd = 5V)
- Düşük Seviye (Iol): 1.5mA (Vdd = 5V)
Yayılım Gecikmesi (Propagation Delay): 90ns (tipik, Vdd = 5V, CL = 50pF)
Pin Konfigürasyonu:
- Pin 1, 2: A1, B1 (1. NAND kapısı girişleri)
- Pin 3: Y1 (1. NAND kapısı çıkışı)
- Pin 4, 5: A2, B2 (2. NAND kapısı girişleri)
- Pin 6: Y2 (2. NAND kapısı çıkışı)
- Pin 7: Vss (GND)
- Pin 8: Y3 (3. NAND kapısı çıkışı)
- Pin 9, 10: A3, B3 (3. NAND kapısı girişleri)
- Pin 11: Y4 (4. NAND kapısı çıkışı)
- Pin 12, 13: A4, B4 (4. NAND kapısı girişleri)
- Pin 14: Vdd (Besleme, 3V-18V)
Çalışma Sıcaklığı: -55°C ile +125°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Girişlerde kelepçe diyotları, yüksek voltaj koruması sağlar
- Yüksek gürültü bağışıklığı (%50 Vdd tipik)
- CMOS teknolojisi, düşük güç tüketimi
- Tamponlanmış girişler ve çıkışlar, yüksek fan-out (10 LS-TTL yükü)

Kaynak: Texas Instruments CD4011B datasheetAvantajlar

Geniş Voltaj Aralığı: 3V-18V, farklı besleme voltajlarıyla uyumlu.
Düşük Güç Tüketimi: ~10µA bekleme akımı, batarya ile çalışan sistemler için ideal.
Yüksek Gürültü Bağışıklığı: CMOS teknolojisi, gürültülü ortamlarda güvenilirlik.
Kompakt DIP-14 Kılıf: Breadboard ve prototipleme için kolay montaj.
Evrensel Lojik: NAND kapıları, diğer lojik fonksiyonları (AND, OR, NOT) oluşturmak için kullanılabilir.

Kullanım Alanları

Dijital Devre Tasarımları: Lojik kontrol, durum makineleri ve kombinasyonel lojik devreler.
Mikrodenetleyici Arayüzleri: Arduino, Raspberry Pi ile lojik seviye adaptasyonu ve sinyal işleme.
Endüstriyel Elektronik: Sensör kontrolü, otomasyon sistemleri ve sinyal koşullandırma.
Eğitim ve Hobi Projeleri: Lojik devre deneyleri, osilatör tasarımları ve prototipler.
Sinyal İşleme: Giriş sinyallerinin birleştirilmesi ve lojik filtreleme.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 14) için 5V, 3.3V veya 12V, Vss (Pin 7) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- Giriş pinlerine (A1-B4) lojik sinyaller (0V düşük, Vdd yüksek) uygulayın.
- Kullanılmayan girişleri Vdd veya Vss’a bağlayın, açık bırakmayın (CMOS girişleri için zorunlu).
- Çıkış pinleri (Y1-Y4) mikrodenetleyici, LED veya diğer lojik devrelere bağlanabilir; 10kΩ pull-down direnci önerilir.
Örnek Uygulama:
- İnverter (NOT kapısı): Bir girişe sinyal bağlayın, diğer girişi Vdd’ye bağlayın (Y = ¬A).
- Osilatör: İki NAND kapısını geri besleme ile bağlayarak kare dalga osilatörü oluşturun.
Montaj: DIP-14 kılıf, through-hole montaj için uygundur; soket veya lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd (5V) ve çıkış lojik seviyelerini kontrol edin; osiloskop ile yayılım gecikmesini (90ns) doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: Texas Instruments CD4011B datasheet’ini inceleyin.
Alternatifler:
- HEF4011BP (NXP, benzer quad NAND gate, DIP-14)
- CD4012BE (Texas Instruments, dual 4-input NAND gate, DIP-14)
- CD4001BE (Texas Instruments, quad 2-input NOR gate, DIP-14)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
