CNY17F-2 PHOTOTRANSİSTOR OPTOKUPLÖR DIP-6 - DELTASET ELEKTRONİK

1 KANAL, TRANSİSTÖR ÇIKIŞLI, YÜKSEK CMR OPTOKUPLÖR

* * * * * *

Ürün Kodu 345611865

Stok Kodu CNY17F-2-DIP6: Vishay CNY17F-2, 1 kanal phototransistor optokuplör, DIP-6 kılıf, 5kV izolasyon, 63% CTR. Sinyal izolasyonu için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

CNY17F-2

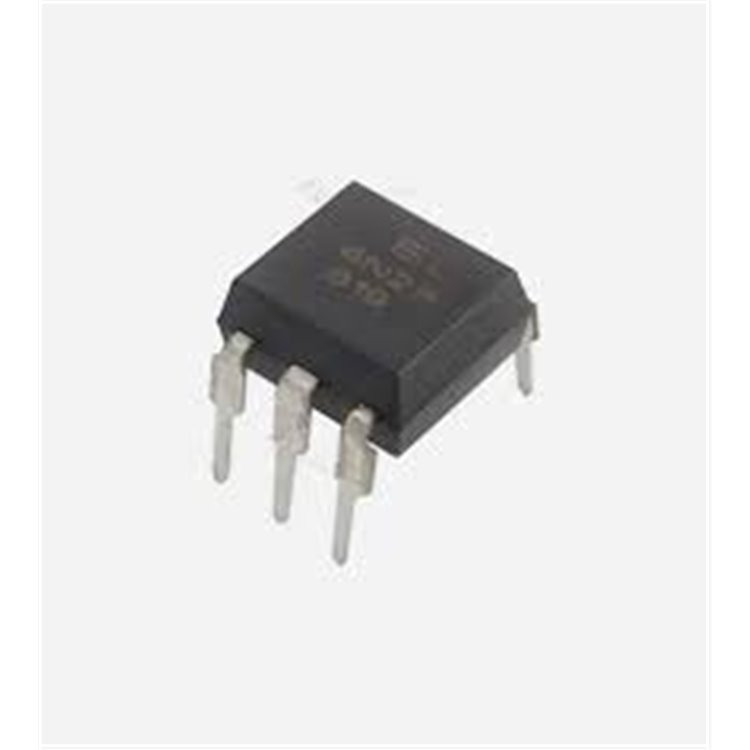

CNY17F-2 için resim sonucu

CNY17F-2 Phototransistor Optokuplör DIP-6 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: 1 Kanal, Phototransistor Çıkışlı Optokuplör
Kılıf Tipi: DIP-6 (Dual Inline Package, Through Hole, 7.62 mm x 8.6 mm x 3.9 mm)
İzolasyon Voltajı: 5kV (AC, 1 dakika)
Akım Transfer Oranı (CTR): Minimum 63% (@ If = 10 mA, Vce = 5V)
Ortak Mod Reddi (CMR): Yüksek, gürültü bağışıklığı için optimize edilmiş (base pini bağlı değil)
LED İleri Akım (If): Maksimum 60 mA
Çıkış Kollektör-Emitör Voltajı (Vce): 70V (maksimum)
Yayılım Gecikmesi (tPLH/tPHL): ~4.7 µs (tipik, RL = 100Ω, If = 10 mA)
Çıkış Tipi: Açık Kollektör Phototransistor
Pin Konfigürasyonu:
- Pin 1: Anot (LED)
- Pin 2: Katot (LED)
- Pin 3: NC (Bağlantı Yok)
- Pin 4: Emitter (Çıkış)
- Pin 5: Kollektör (Çıkış)
- Pin 6: NC (Bağlantı Yok, base pini bağlı değil)
Çalışma Sıcaklığı: -55°C ile +100°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Base pini bağlı değil, yüksek CMR için iyileştirilmiş gürültü bağışıklığı
- Gallium arsenide IR LED ve silikon NPN phototransistor
- DC ve analog sinyal aktarımı için uygun
- ESD koruması gereklidir

Kaynak: Vishay CNY17F-2 datasheetAvantajlar

Yüksek İzolasyon: 5kV izolasyon, güvenli sinyal aktarımı sağlar.
Yüksek CMR: Base pini bağlantısız tasarım, gürültülü ortamlarda üstün performans.
DIP-6 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Esnek Kullanım: Dijital ve analog sinyal izolasyonu için uygun.
Düşük Güç Tüketimi: 10 mA LED akımı ile enerji verimliliği.

Kullanım Alanları

Sinyal İzolasyonu: Mikrodenetleyici ve sensörler arasında güvenli veri aktarımı.
Endüstriyel Otomasyon: PLC’ler, motor sürücüleri ve kontrol sistemleri.
Güç Elektroniği: SMPS ve invertörlerde geri besleme kontrolü.
Dijital Arayüzler: RS232, RS485, SPI, I²C gibi protokollerde izolasyon.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

Kullanım İpuçları

Bağlantı:
- LED tarafı (Pin 1-2): 10 mA akım için 1kΩ-2kΩ seri direnç kullanın (5V beslemede).
- Çıkış tarafı (Pin 4-5): Açık kollektör için pull-up direnci (2.2kΩ-10kΩ) bağlayın.
- Kollektör ve emitter arasına 0.1µF bypass kondansatörü ekleyerek gürültüyü azaltın.
- Kısa PCB izleri kullanarak parazitik etkileri minimize edin.
Montaj: DIP-6 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: Multimetre ile LED akımı (10 mA) ve osiloskop ile yayılım gecikmesi (4.7 µs) kontrol edin.
Datasheet: Vishay CNY17F-2 datasheet’ini inceleyin .
Alternatifler: CNY17F-3 (100% CTR), PC817 (düşük maliyet), TLP621 (benzer özellikler).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
