CONNFLY DS1013-20R (2X10) BOX HEADER

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 18112945

Stok Kodu DS2013-20R

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

14 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN DIP SOKET 2.54MM THT CONNFLY - DELTASET ELEKTRONİK

18 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

20 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

24 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

28 PİN 2.54MM ENTEGRE SOKETİ CONNFLY - DELTASET ELEKTRONİK

32 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

8 PİN 2.54MM PRECİSİON ENTEGRE SOKETİ CONNFLY - DELTASET

16 PİN 2.54MM PRECİSİON ENTEGRE SOKETİ CONNFLY - DELTASET

24 PİN 2.54MM PRECİSİON ENTEGRE SOKETİ CONNFLY - DELTASET

32 PİN CONNFLY PRECİSİON ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

40 PİN CONNFLY PRECİSİON ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

2X40 ERKEK HEADER 90' CONNFLY - DELTASET ELEKTRONİK

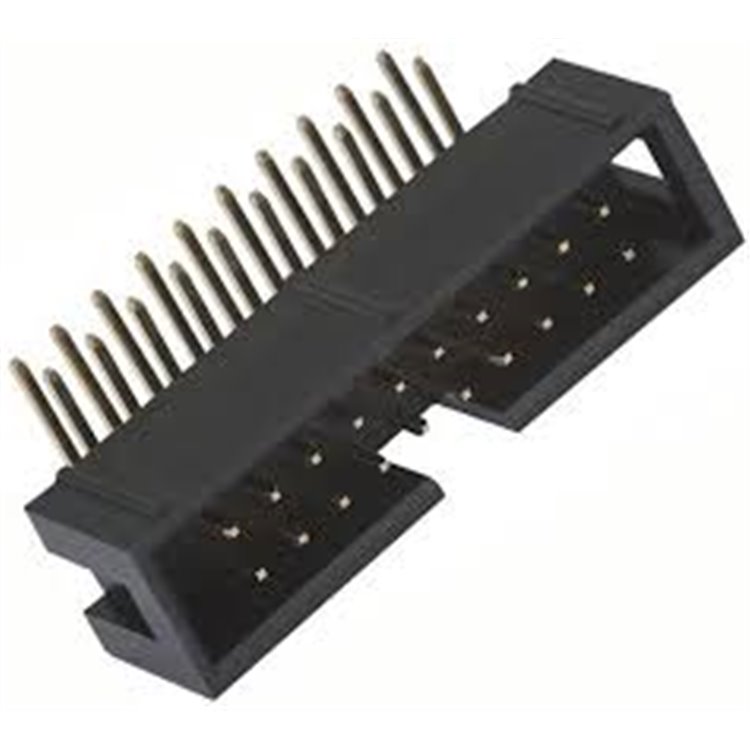

Connfly DS1013-20R – 20 Pin (2x10) 2.54mm Kutu Tipi (Box Header) Konnektör

DS1013-20RSIB-B-0, Connfly | ?????? ? ??????? ? ?????

DS1013-20R (Box Header 20 Pin, 2x10, 2.54mm Connfly) Özellikleri

Genel Tanım:
DS1013-20R (muhtemelen DS1013-20RSIB-B-0 veya benzer bir varyant), Connfly tarafından üretilen, 20 pinli (2x10) erkek (male) kutu başlık (box header) konnektördür. 2.54 mm (0.1") pin aralığına sahiptir ve genellikle açılı (right-angle, 90°) delikli montaj (through-hole, THT) için tasarlanmıştır. IDC (Insulation Displacement Connector) uyumlu dişi soketlerle kullanılmak üzere düşük profilli ve polarize bir tasarıma sahiptir. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub) ve M5L27128K EPROM gibi bileşenlerle birlikte sinyal bağlantıları için uygundur. Sağlam termoplastik gövdesi ve standart pin düzeni, güvenilir bağlantılar sunar.

Teknik Özellikler:

Elektriksel Özellikler:
- Pin Sayısı: 20 (2x10, çift sıralı).
- Kontak Tipi: Erkek (male, pin header).
- Pin Aralığı (Pitch): 2.54 mm (0.1").
- Çalışma Akımı: 3 A (nominal, pin başına).
- Kontak Direnci: ≤20 mΩ (maksimum).
- Yalıtım Direnci: ≥1000 MΩ (maksimum).
- Dielektrik Dayanım Voltajı: 500 VAC (1 dakika).
- Kontak Kaplama: Tam altın flaş kaplama (full gold flash) üzerinde bakır alaşımı.
Fiziksel Özellikler:
- Konnektör Tipi: Box header, açılı (right-angle), THT.
- Gövde Malzemesi: Termoplastik (UL 94V-0 yanmazlık derecesi).
- Boyutlar: Yaklaşık 30.5 mm x 8.8 mm x 9.2 mm (U x G x Y, kesin boyutlar datasheet’e bağlı).
- Kilit Mekanizması: Kilitsiz (without locking).
- Montaj Tipi: Delikli montaj (THT), PCB tasarımları için uygun.
- Ağırlık: Yaklaşık 2-3 gram (model varyantına bağlı).
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +105°C.
- Depolama Sıcaklık Aralığı: -55°C ila +125°C.
- RoHS Uyumluluğu: Evet, Pb-free.
Performans Özellikleri:
- Konfigürasyon: 2x10 (çift sıralı, 20 pin).
- Polarizasyon: Düşük profilli, dişi soket için polarize tasarım.
- Standart: DIN 41651 uyumlu.
- Dayanıklılık: Minimum 500 tak-çıkar döngüsü.

Uygulama Alanları:

Mikrodenetleyici Projeleri: PIC12F1840, AT89C4051 ile GPIO veya veri hatları bağlantısı.
Seri İletişim: RS-232 arayüzleri (DS1034-9M D-Sub ile).
Programlama Arayüzleri: M5L27128K EPROM gibi bileşenler için veri/adres hatları.
Endüstriyel Kontrol: Sensör arayüzleri, PLC bağlantıları.
Eğitim ve Prototip: Arduino, breadboard projeleri ve hobi uygulamaları.

Avantajları:

Kompakt ve Güvenilir: 2.54 mm standart pitch, geniş uyumluluk sağlar.
Polarize Tasarım: Yanlış bağlantıyı önler.
Yüksek Akım Kapasitesi: 3 A, orta güç sinyal hatları için uygun.
Kolay Montaj: Açılı THT, PCB’de yer tasarrufu sağlar.
Dayanıklı Malzeme: UL 94V-0 termoplastik, yüksek sıcaklık ve yangın direnci.

Satın Alma Bilgileri:
DS1013-20R (Connfly 20 pin box header) konnektörünü temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
