DS1013-10S 10 PİN IDC HEADER - DELTASET ELEKTRONİK

DS1013-10SSIB1 10 PİN IDC 180° 2.54MM - DELTASET ELEKTRONİK

* * * * * *

Ürün Kodu 1811945

Stok Kodu DS1013-10SSIB1 10 Pin IDC 180° 2.54mm box header, THT, altın kaplama kontaklar ile ribbon kablo bağlantıları için ideal. DeltaSet Elektronik stoklarında! Diğer komponentler için teklif isteyiniz.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

DS1013-10S 10-PİN IDC KONNEKTÖR THT - DELTASET ELEKTRONİK

14 LÜ 180° KİLİTSİZ ERKEK IDC KONNEKTÖR - DELTASET ELEKTRONİK

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

9 LU D-SUP KAPAK - DELTASET ELEKTRONİK

15 PİN D-SUB KAPAK - DELTASET ELEKTRONİK

DS1120-01 - DELTASET ELEKTRONİK

6 PİN ENTEGRE SOKETİ – DIP IC SOKET, 2.54MM ADIM – DELTASET ELEKTRONİK

8 PİN 2.54MM CONNFLY DIP SOKET - DELTASET ELEKTRONİK

14 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN DIP SOKET 2.54MM THT CONNFLY - DELTASET ELEKTRONİK

18 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

20 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

24 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

28 PİN 2.54MM ENTEGRE SOKETİ CONNFLY - DELTASET ELEKTRONİK

10 LU IDC 180'-DS1013-10S - BOX HEADER 10PIN(2x5) 2.54mm

HEADER BOX 10PIN(2x5) 2.54mm 180* MALE BLACK THT (DS1013-10SSIB1)

Ürün Özellikleri ve Satın Alma BilgileriDS1013-10SSIB1 10 Pin IDC 180° Box Header’ın Teknik Özellikleri

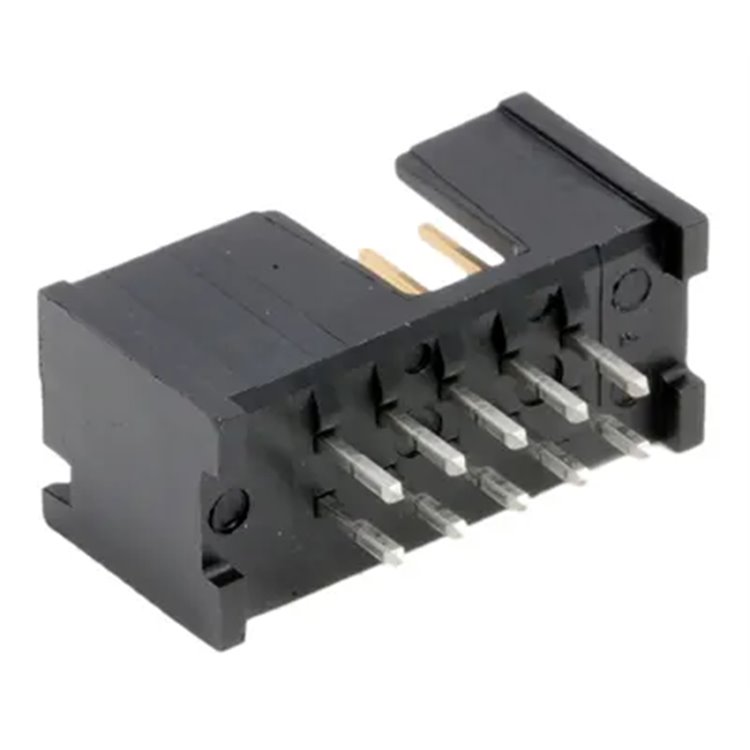

DS1013-10SSIB1 (Connfly), 10 pinli (2x5), 2.54mm aralıklı, 180° (düz) IDC (Insulation Displacement Connector) box header konektördür. THT (delikli montaj) tasarımı ile ribbon kablolar için güvenilir bağlantı sağlar. İşte temel teknik özellikleri:

Pin Sayısı: 10 (2x5 konfigürasyon)
Pin Aralığı: 2.54mm (0.1 inç)
Konektör Tipi: IDC, erkek (male), box header, düz (180°)
Montaj Tipi: THT (Through-Hole Technology)
Kontak Malzemesi: Bakır alaşımı, altın kaplama (full gold flash)
İzolatör Malzemesi: Termoplastik (UL 94V-0, alev geciktirici)
Kontak Direnci: Maksimum 20 mΩ
İzolasyon Direnci: Minimum 1000 MΩ
Dielektrik Dayanım Voltajı: 500V AC (1 dakika)
Çalışma Sıcaklığı Aralığı: -40°C ila +105°C
Akım Kapasitesi: 3A (pin başına)
Voltaj Kapasitesi: 250V AC/DC
RoHS Uyumluluğu: Evet

ECCN Kodu: EAR99

Bu özellikler, DS1013-10SSIB1’i ribbon kablolarla kart-kablo bağlantıları için ideal bir seçim haline getirir. Düşük profilli ve polarize tasarımı, yanlış bağlantıyı önler ve güvenilirlik sağlar.DS1013-10SSIB1’in Avantajları

Güvenilir Bağlantı: Altın kaplama kontaklar, düşük kontak direnci ve yüksek dayanıklılık sağlar.
Polarize Tasarım: Yanlış bağlantıyı önleyen kutu (shrouded) yapısı.
Düşük Profilli: Kompakt tasarım, yer kısıtlaması olan uygulamalarda kullanım kolaylığı sunar.
Yüksek Dayanıklılık: UL 94V-0 termoplastik gövde, zorlu ortamlarda alev geciktiricilik sağlar.
Kolay Montaj: THT tasarımı, PCB’lere kolay lehimleme imkanı sunar.

Çok Yönlü Kullanım: Ribbon kablolarla geniş bir uygulama yelpazesine sahiptir.

DS1013-10SSIB1’in Kullanım Alanları
DS1013-10SSIB1, kart-kablo bağlantıları gerektiren çeşitli elektronik uygulamalarda kullanılır. Başlıca kullanım alanları şunlardır:

Bilgisayar ve Çevre Birimleri: Anakartlar, sabit diskler ve diğer çevre birimleri için ribbon kablo bağlantıları.
Endüstriyel Otomasyon: Kontrol kartları ve sensör arayüzlerinde sinyal iletimi.
Tüketici Elektroniği: Set-top box’lar, oyun konsolları ve TV’lerde iç bağlantılar.
Telekomünikasyon: Veri aktarımı için güvenilir konektör çözümleri.
Eğitim ve Hobi Projeleri: Arduino, Raspberry Pi ve diğer DIY projelerinde ribbon kablo bağlantıları.

Medikal Cihazlar: Güvenilir sinyal aktarımı gerektiren hassas cihazlarda kullanılır.

Kullanım Notu:
DS1013-10SSIB1’i kullanırken, ribbon kablonun doğru şekilde hizalandığından ve polarize yuvaya uygun şekilde bağlandığından emin olun. Kablonun 2.54mm aralıklı, 10 telli olduğundan ve konektörün pin dizilimine uygun olduğundan emin olun. Lehimleme sırasında uygun sıcaklık (260°C, maksimum 5 saniye) kullanın ve PCB düzeni için üretici veri sayfasını inceleyin.Stok Durumu
Web kaynaklarına göre, DS1013-10SSIB1-B-0 modeli için stok durumu distribütörlere bağlı olarak değişiklik gösterebilir. Örneğin, Transfer Multisort Elektronik (TME) sitesinde stokta bulunmamaktadır ve teslimat süresi kontrol edilmelidir. Ancak, yerel distribütör DeltaSet Elektronik’ten stok durumu doğrulanabilir.DS1013-10SSIB1 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, DS1013-10SSIB1 10 Pin IDC 180° 2.54mm box header gibi yüksek kaliteli ürünleri stoklarında bulundurabilir. DeltaSet Elektronik, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla öne çıkar. İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT
