DS1023-1X4S21 1X4 DİŞİ HEADER CONNFLY - DELTASET ELEKTRONİK

4 PİNLİ 2.54MM DÜZ DİŞİ HEADER, THT

* * * * * *

Ürün Kodu 1811933

Stok Kodu DS1023-1X4S21: CONNFLY 1x4 dişi header, 2.54mm pitch, THT, altın kaplama, 8.5mm profil. Prototip ve mikrodenetleyici projeleri için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

14 LÜ 180° KİLİTSİZ ERKEK IDC KONNEKTÖR - DELTASET ELEKTRONİK

16 LI IDC KİLİTLİ KONNEKTÖR - CONNFLY-(DS1011-16S)

9 LU D-SUP KAPAK - DELTASET ELEKTRONİK

15 PİN D-SUB KAPAK - DELTASET ELEKTRONİK

DS1120-01 - DELTASET ELEKTRONİK

6 PİN ENTEGRE SOKETİ – DIP IC SOKET, 2.54MM ADIM – DELTASET ELEKTRONİK

8 PİN 2.54MM CONNFLY DIP SOKET - DELTASET ELEKTRONİK

14 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

16 PİN DIP SOKET 2.54MM THT CONNFLY - DELTASET ELEKTRONİK

18 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

20 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

24 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

28 PİN 2.54MM ENTEGRE SOKETİ CONNFLY - DELTASET ELEKTRONİK

32 PİN CONNFLY ENTEGRE SOKETİ 2.54MM - DELTASET ELEKTRONİK

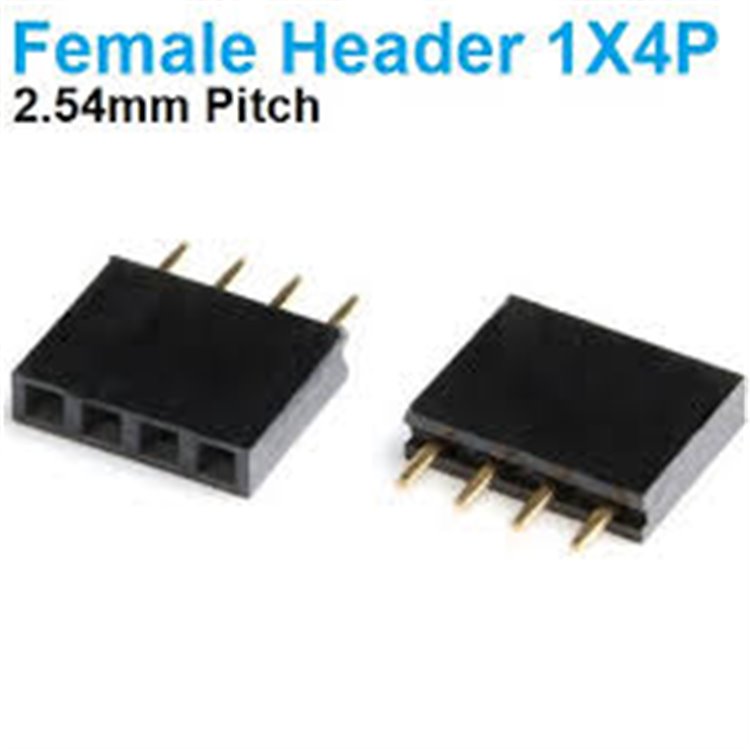

1X4 HEADER DİŞİ

DS1023-1X4S21 1x4 Dişi Header CONNFLY için resim sonucu

DS1023-1X4S21 1x4 Dişi Header CONNFLY Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: Dişi Header (Female Header, Soket Şerit)
Pin Sayısı: 4 (1x4, tek sıralı)
Pin Aralığı (Pitch): 2.54 mm (standart breadboard/PCB uyumlu)
Montaj Tipi: THT (Through Hole Technology, düz montaj)
Yükseklik (Profil): 8.5 mm (izolatör yüksekliği)
Kontak Malzemesi: Bakır alaşımı, altın kaplama (nikel üzerine altın flaş)
İzolatör Malzemesi: PBT veya PA-9T (siyah, UL94V-0 alev geciktirici)
Elektriksel Özellikler:
- Akım Kapasitesi: 3A (maksimum, pin başına)
- Kontak Direnci: 20 mΩ (maksimum)
- İzolasyon Direnci: 1000 MΩ (minimum)
- Dielektrik Dayanım: 600V AC (1 dakika için)
Çalışma Sıcaklığı: -40°C ile +105°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düz (straight) tasarım, PCB montajı için ideal
- Breadboard ve pin header (ör. DS1014 serisi) ile uyumlu
- Dayanıklı ve düşük profilli bağlantı

Kaynaklar: CONNFLY DS1023 datasheet, Ozdisan.com, TME.eu, EVE-electronics.com.DS1023-1X4S21 Avantajları

Standart Uyumluluk: 2.54 mm pitch, standart erkek pin header’larla (ör. CONNFLY DS1014-1x4) uyumlu.
Yüksek İletkenlik: Altın kaplama kontaklar, düşük kontak direnci ve güvenilir bağlantı sağlar.
Kompakt Tasarım: 8.5 mm profil, yer tasarrufu sağlar ve prototip devreler için uygundur.
Dayanıklılık: UL94V-0 alev geciktirici izolatör, endüstriyel standartlarda güvenilirlik sunar.
Kolay Montaj: THT tasarımı, breadboard ve PCB’lerde kolay lehimleme sağlar.

DS1023-1X4S21 Kullanım AlanlarıBu dişi header, şu alanlarda yaygın olarak kullanılır:

Mikrodenetleyici Projeleri: Arduino, Raspberry Pi, STM32 ile modül ve sensör bağlantıları.
Prototip Devreler: Breadboard ve PCB tabanlı hobi ve eğitim projeleri.
Endüstriyel Elektronik: Kontrol kartları ve modüler sistemlerde bağlantı.
Sensör ve Modül Arayüzleri: I2C, SPI veya GPIO tabanlı modüllerle kullanım.
DIY Elektronik: Prototip devrelerde geçici veya kalıcı bağlantılar.

DS1023-1X4S21 ile İlgili İpuçları

Bağlantı:
- Erkek pin header’larla (2.54 mm) eşleştirin; pin hizalamasına dikkat edin.
- PCB montajında, önerilen delik çapı 0.6 mm ± 0.05 mm’dir.
Montaj: THT kılıf, lehimleme için uygundur; maks. 260°C’de 10 saniye lehimleme uygulayın.
Test: Multimetre ile kontak direncini (20 mΩ’dan düşük) ve sürekliliği kontrol edin.
Datasheet: CONNFLY DS1023 serisi datasheet’ini inceleyin (ör. https://www.compel.ru/docs/DS1023-1x4S21.pdf).
Alternatifler: Samtec SSW-104-01-G-S, Molex Mini-Fit Jr., veya CONNFLY DS1023-1x5S21 (5 pinli).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

DS1023-1X4S21 Satın Alma - DELTASET ELEKTRONİKCONNFLY DS1023-1X4S21 1x4 Dişi Header, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected] (mailto:[email protected])

Fiyat ve Stok Durumu:

Fiyat: Yaklaşık 0.0306 USD (Ozdisan.com verilerine göre, toplu alımlarda değişiklik gösterebilir).
Stok: DELTASET ELEKTRONİK’te genellikle mevcut; stok durumu için iletişime geçin.

DELTASET ELEKTRONİK’in Avantajları:

Orijinal Ürünler: CONNFLY, Molex, Samtec gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Konnektörler, mikrodenetleyiciler, kondansatörler ve daha fazlası.
