Genel Tanım:
DS1307Z, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir gerçek zaman saati (Real Time Clock - RTC) entegresidir. SOIC-8 (dar gövde) paketinde sunulan bu entegre, saat, takvim ve 56 bayt batarya yedeklemeli NV SRAM içerir. I²C (2 telli seri arayüz) üzerinden bir mikroişlemci ile iletişim kurar ve saniye, dakika, saat, gün, tarih, ay ve yıl bilgisi sağlar. Düşük güç tüketimi ve batarya yedekleme özelliği ile batarya destekli sistemler, endüstriyel kontrol cihazları, veri kaydediciler ve tüketici elektroniği gibi uygulamalarda kullanılır. DS1307Z, 32.768 kHz kristal ile çalışır ve geniş bir voltaj aralığında stabildir.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Çalışma Voltajı: 4.5V ila 5.5V (ana güç kaynağı, VCC).
-
Batarya Voltajı: 2.0V ila 3.5V (yedek güç, VBAT).
-
Güç Tüketimi:
-
Aktif mod: <1.5 mA (tipik, 5V, I²C aktif).
-
Batarya yedekleme modu: <500 nA (3V).
-
Veri Hızı: I²C arayüzü, 100 kHz (standart mod).
-
RAM Kapasitesi: 56 bayt NV SRAM (genel amaçlı).
-
Zaman Formatı: HH:MM:SS (12/24 saat, AM/PM göstergeli).
-
Tarih Formatı: YY-MM-DD (artık yıl düzeltmesi ile 2100’e kadar).
-
İletişim Özellikleri:
-
Arayüz: I²C (2 telli, SDA ve SCL).
-
Veri Aktarımı: 56 bayt SRAM için sıralı okuma/yazma.
-
Saat/Takvim: Saniye, dakika, saat, gün, tarih, ay, yıl (artık yıl düzeltmesi dahil).
-
Kare Dalga Çıkışı: Programlanabilir 1 Hz, 4.096 kHz, 8.192 kHz veya 32.768 kHz çıkış.
-
Kristal Frekansı: 32.768 kHz (harici kristal gerektirir).
-
Koruma ve Ek Özellikler:
-
Batarya Yedekleme: Güç kesintisinde batarya devreye girer, zaman işleyişi ve SRAM verileri korunur.
-
Düşük Güç Tüketimi: Batarya modunda 500 nA’dan az tüketim.
-
ESD Koruması: ±8 kV (HBM, İnsan Vücudu Modeli).
-
Ek RAM: 56 bayt genel amaçlı NV SRAM.
-
Otomatik Ayar: 31 günden az olan aylar için otomatik tarih düzeltmesi.
-
Fiziksel Özellikler:
-

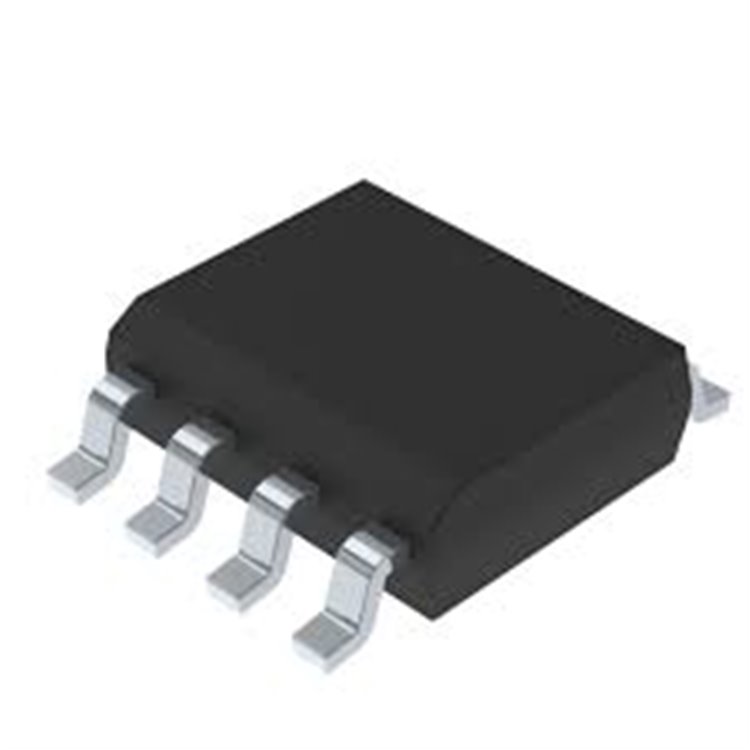

Paket Tipi: SOIC-8 (dar gövde, Narrow SOIC).
-
Boyutlar: Yaklaşık 5 mm x 4 mm x 1.5 mm.
-
Pin Sayısı: 8.
-
Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
-
Ağırlık: Yaklaşık 0.2 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf, DS1307Z).
-
Genişletilmiş Sıcaklık Aralığı: -40°C ila +85°C (DS1307ZN+ modeli).
-
Depolama Sıcaklık Aralığı: -55°C ila +125°C.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
-
RoHS Uyumluluğu: DS1307Z+ modeli kurşunsuz (Pb-free).
-
Ek Özellikler:
-
Düşük Güç Tüketimi: Batarya modunda 500 nA, uzun batarya ömrü sağlar.
-
Kolay Entegrasyon: I²C arayüzü, Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle uyumlu.
-
Programlanabilir Çıkış: Kare dalga çıkışı, zamanlama veya kesme sinyalleri için kullanılabilir.
-
Geniş Voltaj Aralığı: 2.0V-5.5V batarya desteği, esnek kullanım sağlar.
Uygulama Alanları:
-
Endüstriyel Sistemler: Veri kaydediciler, zaman damgası sistemleri.
-
Tüketici Elektroniği: Dijital saatler, takvim cihazları, termostatlar.
-
Batarya Destekli Cihazlar: Akıllı sayaçlar, taşınabilir cihazlar.
-
Otomasyon: Zaman tabanlı kontrol sistemleri (aydınlatma, sulama).
-
Eğitim ve Prototip: Arduino ve mikrodenetleyici projeleri.
Avantajları:
-
Düşük Güç Tüketimi: 500 nA batarya modunda, uzun batarya ömrü.
-
Kompakt Paket: SOIC-8, yer tasarrufu ve otomatik montaj için uygun.
-
Kolay Kullanım: I²C arayüzü ve dahili takvim özellikleri ile basit entegrasyon.
-
Ekstra Depolama: 56 bayt NV SRAM, küçük veri saklama için kullanışlı.
-
Esnek Çıkış: Programlanabilir kare dalga çıkışı, çoklu uygulamalar için ideal.
Satın Alma Bilgileri:
DS1307Z SOIC-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:
