EL814 (PC814) DELTASET ELEKTRONİK

EL814 1-KANAL OPTOKUPLÖR, 5000VRMS, DIP-4

* * * * * *

Ürün Kodu 345611900

Stok Kodu EL814 DIP-4 AC Giriş Optokuplör (Stok Kodu: EL814-DLT) – 1-kanal, 5000Vrms, 20-300% CTR, 80V. Endüstriyel izolasyon için ideal. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

EL814

Product Details - Everlight Europe

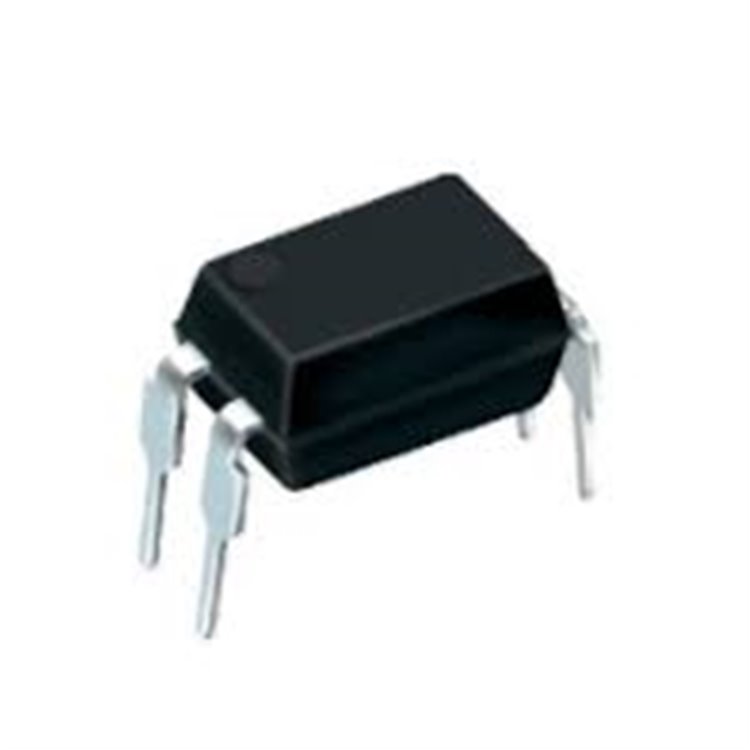

EL814 DIP-4 AC Giriş Optokuplör - DELTASET ELEKTRONİKÜrün Genel Bakış
EL814, tek kanallı, AC girişli bir fototransistör optokuplördür ve PC814 ile eşdeğerdir. İki ters paralel bağlı kızılötesi LED ve bir fototransistör dedektöründen oluşan bu entegre devre, 4-pin DIP paketinde sunulur. 5000Vrms yüksek izolasyon voltajı ve 20-300% akım transfer oranı (CTR) ile farklı potansiyellerdeki devreler arasında güvenli sinyal iletimi sağlar. 80V maksimum kolektör-emitör voltajı ve geniş çalışma sıcaklığı aralığı (-55°C ila +110°C), endüstriyel otomasyon, AC hat izleme ve telefon hattı arayüzleri için idealdir. Kompakt tasarımı ve düşük güç tüketimi (200mW), enerji verimli sistemlerde kullanım için uygundur. Deltaset Elektronik, orijinal EL814 DIP-4 optokuplörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Kanal Sayısı: 1
İzolasyon Voltajı: 5000Vrms
Çıkış Tipi: NPN Fototransistör
Akım Transfer Oranı (CTR): 20% - 300% (IF=±1mA, VCE=5V)
CTR Simetri: 0.7 - 1.3 (IF=±1mA, VCE=5V)
İleri Voltaj (Vf): 1.2V (tipik), 1.4V (maksimum)
İleri Akım (If): 60mA (maksimum)
Kolektör-Emitör Voltajı (VCEO): 80V (maksimum)
Emitör-Kolektör Voltajı (VECO): 6V (maksimum)
Kolektör-Emitör Doygunluk Voltajı (VCE(sat)): 0.05V (tipik), 0.2V (maksimum)
Yükselme/Düşme Süresi: 7µs / 11µs (tipik), 18µs / 18µs (maksimum, VCE=2V, IC=2mA, RL=100Ω)
Kesim Frekansı (fc): 80kHz (tipik, VCE=5V, IC=2mA, RL=100Ω, -3dB)
İzolasyon Direnci (RIO): 5x10¹° Ω (minimum, 500Vdc, 40-60% RH)
Giriş Kapasitansı (Cin): 50pF (tipik), 250pF (maksimum, V=0, f=1kHz)
Yüzer Kapasitans (CIO): 0.6pF (tipik), 1.0pF (maksimum, VIO=0, f=1MHz)
Güç Tüketimi: 200mW (maksimum)
Çalışma Sıcaklığı: -55°C ila +110°C
Depolama Sıcaklığı: -55°C ila +125°C
Montaj Tipi: Delikten geçiş (Through Hole)
Paket Tipi: DIP-4 (0.300", 7.62mm)
Boyutlar: Yaklaşık 6.5mm x 4.58mm x 3.5mm
Ağırlık: Yaklaşık 0.26 g
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99, UL, VDE, SEMKO, NEMKO, DEMKO, FIMKO, CSA, CQC onaylı

Pin Konfigürasyonu

Pin 1 (Anot/Katot): LED girişi (AC)
Pin 2 (Katot/Anot): LED girişi (AC)
Pin 3 (Emitör): Fototransistör çıkışı
Pin 4 (Kolektör): Fototransistör çıkışı

Avantajlar

AC Giriş Uyumluluğu: Ters paralel LED’ler, AC sinyallerle çalışmayı sağlar.
Yüksek İzolasyon: 5000Vrms izolasyon voltajı, güvenli sinyal aktarımı sunar.
Kompakt Tasarım: DIP-4 paketi, prototip ve endüstriyel devre kartlarına kolay montaj sağlar.
Geniş Sıcaklık Aralığı: -55°C ila +110°C, zorlu ortamlarda güvenilir performans sunar.
Esnek Kullanım: TTL ve CMOS logic ile uyumlu, mikrodenetleyicilerle kolay entegrasyon.

Uygulama Alanları

AC hat izleme sistemleri
Programlanabilir kontrolörler
Telefon hattı arayüzleri
Bilinmeyen polariteli DC sensörler
Endüstriyel otomasyon ve kontrol sistemleri

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal EL814 DIP-4 optokuplörleri rekabetçi fiyatlarla sunar. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: EL814-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.

İletişim ve Sipariş
EL814 DIP-4 optokuplör için hemen sipariş verin veya detaylı bilgi alın:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
