FQD1N60C MOSFET - DELTASET ELEKTRONİK

YÜKSEK VOLTAJLI SMD MOSFET TRANSİSTÖR

* * * * * *

Ürün Kodu 2011279

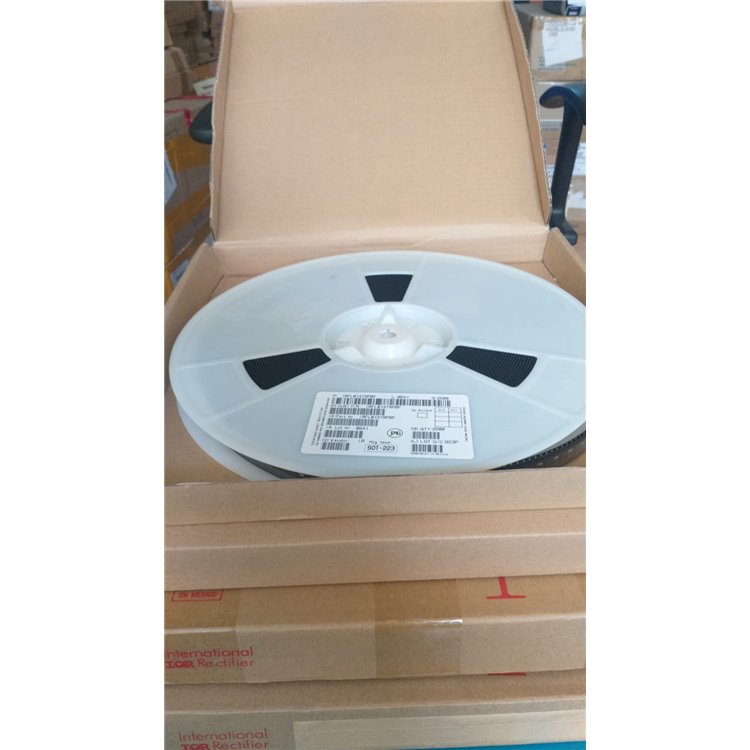

Stok Kodu FQD1N60C-TO252:I&R FQD1N60C, 1A 600V N-Kanal MOSFET, TO-252 kılıf, 11.5? on-direnç, QFET teknolojisi. SMPS ve yüksek voltajlı uygulamalar için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

FQD1N60C SMD MOSFET - DELTASET ELEKTRONİK

FQD1N60C N-KANAL MOSFET TO-252 - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

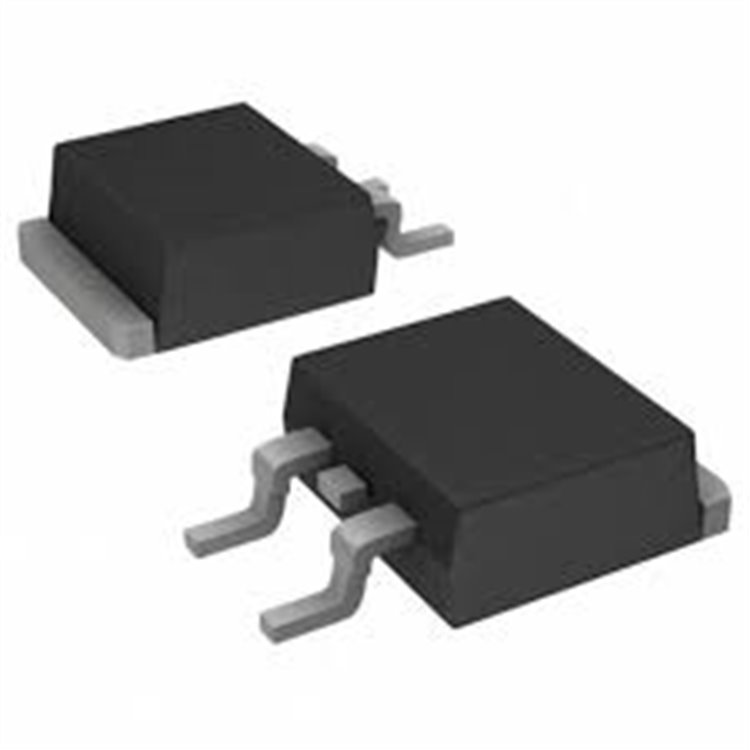

FQD1N60C N-Kanal 1A 600V MOSFET TO-252

to252 için resim sonucu

FQD1N60C N-Kanal 1A 600V MOSFET TO-252 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (QFET® Teknolojisi)
Kılıf Tipi: TO-252 (DPAK, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): 600V
Maksimum Drain Akımı (Id):
- 1A @ 25°C (sürekli)
- 4A (puls)
On-Direnç (Rds(on)): 11.5Ω (maksimum, Vgs = 10V, Id = 0.5A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 4V (tipik 2-4V)
Maksimum Kapı-Source Voltajı (Vgs): ±30V
Güç Tüketimi (Pd): 28W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): 25 ns (tipik)
- Düşme Süresi (tf): 28 ns (tipik)
Toplam Kapı Şarjı (Qg): 4.8 nC (tipik)
Çıkış Kapasitansı (Coss): 20 pF (tipik)
Giriş Kapasitansı (Ciss): 150 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- %100 çığ (avalanche) testi yapılmış
- ON Semiconductor’un QFET teknolojisi, düşük Crss (3 pF)
- Hızlı anahtarlama, yüksek frekanslı uygulamalar için uygun

Kaynak: ON Semiconductor FQD1N60C datasheetAvantajlar

Yüksek Voltaj Dayanımı: 600V, SMPS ve LED sürücüleri için ideal.
Düşük Kapı Şarjı: 4.8 nC, düşük güç tüketimli sürücü devreleri.
Hızlı Anahtarlama: 25 ns yükselme süresi, yüksek frekanslı devrelerde performans.
Kompakt TO-252 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için uygun.
Düşük Crss: 3 pF, anahtarlama kayıplarını azaltır.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüştürücüler.
LED Sürücüleri: LED aydınlatma sistemlerinde güç stabilizasyonu.
Elektronik Balastlar: Floresan ve LED lambalar için kontrol devreleri.
Endüstriyel Elektronik: Güç yönetimi ve anahtarlama devreleri.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile yüksek voltajlı devre tasarımları.

Kullanım İpuçları

Bağlantı:
- Kapı için 10V önerilir; 10kΩ pull-down ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; uygun PCB iz genişliği ile akım yolunu optimize edin.
- Kapı voltajını ±30V sınırında tutun; TVS diyot ile ek koruma sağlanabilir.
- Kapı sürücüsü (örn. HIP4081AIBZ) ile yüksek frekanslı PWM uygulamalarında performans artırılabilir.
Soğutma: 0.8A üzeri veya 20W üzeri güçte uygun PCB termal tasarımı veya küçük soğutucu kullanın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (örn. 480V, 0.8A) için uzun ömürlü kullanım.
Montaj: TO-252 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<11.5Ω) ve Vgs(th) (<4V) ölçün; osiloskop ile anahtarlama hızını (25-28 ns) doğrulayın.
Datasheet: ON Semiconductor FQD1N60C datasheet’ini inceleyin.
Alternatifler:
- FQD2N60C (600V, 1.9A, 4.7Ω, TO-252)
- IRFBC20 (600V, 2.2A, 4.4Ω, TO-220)
- STP4N90FI (900V, 4A, 3.2Ω, TO-220FP)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
