FQD30N06 N-KANAL 22.7A 60V MOSFET TO-252 - DELTASET ELEKTRONİK

QFET® TEKNOLOJİLİ, DÜŞÜK ON-DİRENÇLİ POWER MOSFET

* * * * * *

Ürün Kodu 2011272

Stok Kodu FQD30N06-TO252: Fairchild FQD30N06, 22.7A 60V N-Kanal MOSFET, TO-252 kılıf, 0.045? on-direnç, QFET teknolojisi. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

FQD30N06 - 30N06 - TO-252 MOSFET - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

FQD30N06 - TO-252 , 30N06 ,22A. 60V. NKANAL MOSFET MOSFET

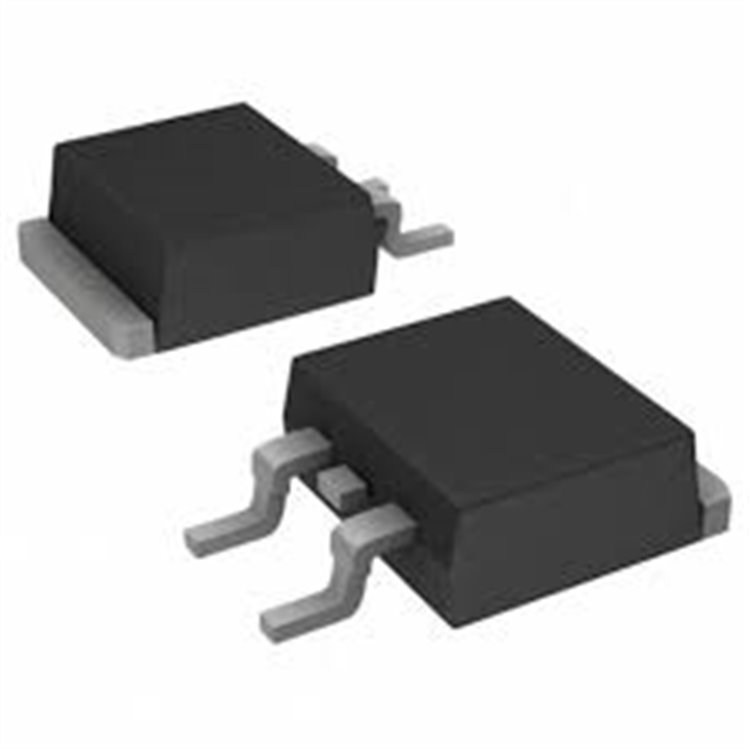

to-252 için resim sonucu

FQD30N06 N-Kanal 22.7A 60V MOSFET TO-252 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (QFET® Teknolojisi)
Kılıf Tipi: TO-252 (DPAK, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): 60V
Maksimum Drain Akımı (Id):
- 22.7A @ 25°C (sürekli)
- 90.8A (puls)
On-Direnç (Rds(on)): 0.045Ω (maksimum, Vgs = 10V, Id = 11.4A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 4V (tipik 2.5-4V)
Maksimum Kapı-Source Voltajı (Vgs): ±20V
Güç Tüketimi (Pd): 79W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~96 ns
- Düşme Süresi (tf): ~35 ns
Toplam Kapı Şarjı (Qg): 19 nC (tipik)
Çıkış Kapasitansı (Coss): 300 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source (Tab ile bağlı)
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- Fairchild’in QFET planar stripe DMOS teknolojisi
- Düşük kapı şarjı ve düşük Crss (tipik 50 pF), hızlı anahtarlama için optimize edilmiş

Kaynak: Fairchild Semiconductor FQD30N06 datasheetAvantajlar

Düşük On-Direnç: 0.045Ω, yüksek enerji verimliliği ve düşük ısı üretimi.
Yüksek Akım Kapasitesi: 22.7A sürekli akım, orta güç uygulamaları için uygun.
Hızlı Anahtarlama: 19 nC düşük kapı şarjı, SMPS ve motor kontrolünde etkin.
Kompakt TO-252 Kılıf: Yüzey montaj (SMD) için uygun, yer tasarrufu sağlar.
Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı güç dönüştürücüler ve batarya yönetimi.
Motor Kontrolü: DC motor sürücüleri ve PWM tabanlı kontrol.
LED Sürücüler: Aydınlatma sistemlerinde anahtarlama.
Düşük Voltajlı Güç Uygulamaları: Taşınabilir cihazlar ve otomotiv elektroniği.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 10V önerilir; 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- 5V ile çalışabilir, ancak tam performans için 10V önerilir.
Soğutma: 15A üzeri veya 50W üzeri güçte TO-252 uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 48V, 18A).
Montaj: TO-252 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<0.045Ω) ve Vgs(th) (<4V) değerlerini kontrol edin.
Datasheet: Fairchild FQD30N06 datasheet’ini inceleyin (https://www.onsemi.com/pdf/datasheet/fqd30n06-d.pdf).
Alternatifler: FQD30N06L (60V, 24A, 0.039Ω, Logic Level), IRF540N (100V, 33A, 0.044Ω), STP30NF06 (60V, 30A, 0.045Ω).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
